倍速鏈條配件

產品圖片

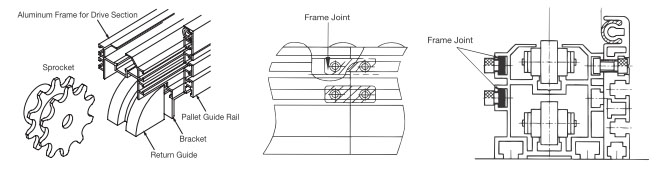

  • 倍速鏈條和中心滾子鏈的輸送機外圍部件。
  • 我們有各式各樣的棧板導軌、塑膠軌道、返回導向、支架、框架接頭等。

產品目錄、使用說明書

框架

  • -鋁合金框架
    這款倍速鏈條的鋁製框架（包括帶蓋罩的）採用工程塑膠作為滾輪。
  • - 鋁合金框架，鋼軌
    鋼軌鋪設在鋁製框架輸送側的小直徑滾筒上。
    可與所有倍速鏈條（包括帶蓋罩的鏈條）和中心滾子鏈條配合使用。
  • ·這是一款為了讓鏈子的回扣部側接而進行了端面切割加工的框架。
    備有鋁制框架、附鋼導軌鋁制框架兩種規格。
  • ·標尺:1m (全尺寸)
  • -我們還提供一系列倍速鏈條配件切割規格，並按所需長度切割交付。

商品一覽表

※單擊以查看詳細資訊。

框架類型 鏈條
尺寸		 中間用 驅動部用 從動部用
鋁制框架 RF2030 RF2030VRP-R2 RF2030VRP-R1K RF2030VRP-R1J
RF2040 RF2040VRP-R2 RF2040VRP-R1K RF2040VRP-R1J
RF2050 RF2050VRP-R2 RF2050VRP-R1K RF2050VRP-R1J
RF2060 RF2060VRP-R2 RF2060VRP-R1K RF2060VRP-R1J
附鋼導軌
鋁制框架		 RF2030 RF2030VRP-R2S RF2030VRP-R1SK RF2030VRP-R1SJ
RF2040 RF2040VRP-R2S RF2040VRP-R1SK RF2040VRP-R1SJ
RF2050 RF2050VRP-R2S RF2050VRP-R1SK RF2050VRP-R1SJ
RF2060 RF2060VRP-R2S RF2060VRP-R1SK RF2060VRP-R1SJ
RF2080 RF2080VRP-R2S RF2080VRP-R1SK RF2080VRP-R1SJ
其他附鋼導軌
鋁制框架		 RF2050 RF2050VRP-R2HS --- ---

倍速鏈條托盤導軌

  • ·安裝在鋁制框架側面，引導托盤的導軌。
  • -我們還提供一系列倍速鏈條配件切割規格，並按所需長度切割交付。
  • *塑膠軌道不包含托盤導軌，請另外訂購。

商品一覽表

※單擊以查看詳細資訊。

鏈條
尺寸		 中間用 驅動從動部用
RF2030 RF2030VRP-PGR2 RF2030VRP-PGR1
RF2040 RF2040VRP-PGR2 RF2040VRP-PGR1
RF2050 RF2050VRP-PGR2 RF2050VRP-PGR1
RF2060 RF2060VRP-PGR2 RF2060VRP-PGR1
RF2080 RF2080VRP-PGR2 RF2080VRP-PGR1

塑膠軌道

  • - 將其安裝在托盤導軌上，以改善托盤滑動性能。
  • ·備有中間用、驅動從動部用。
  • -我們還提供一系列倍速鏈條配件切割規格，並按所需長度切割交付。
  • *塑膠軌道不包含在托盤導軌中。

商品一覽表

※單擊以查看詳細資訊。

鏈條
尺寸		 中間用 驅動從動部用
RF2030 RF2030VRP-PR2 RF2030VRP-PR1
RF2040 RF2040VRP-PR2 RF2040VRP-PR1
RF2050 RF2050VRP-PR2 RF2050VRP-PR1
RF2060 RF2060VRP-PR2 RF2060VRP-PR1
RF2080 RF2080VRP-PR2 RF2080VRP-PR1

返回導向

  • - 引導倍速鏈條的返回側到達鋁合金車架的兩端。
  • ·材質:超高分子聚乙烯 (RF2030・RF2040與附卡扣套共用)
  • ※也可用於中央滾子鏈。

商品一覽表

※單擊以查看詳細資訊。

鏈條
尺寸		 適用於倍速鏈條 附蓋罩
倍速鏈條用
RF2030 RF2030VRP-RG RF2030VRP-RGと共用
RF2040 RF2040VRP-RG RF2040VRP-RGと共用
RF2050 RF2050VRP-RG RF2050VRP-RG-SC
RF2060 RF2060VRP-RG RF2060VRP-RG-SC
RF2080 RF2080VRP-RG RF2080VRP-RG-SC

托架

  • ·安裝返回導向的金屬配件。
  • ·材質:鋁
  • ※不附帶安裝螺栓。

商品一覽表

※單擊以查看詳細資訊。

鏈條
尺寸		 型號
RF2030 RF2030VRP-GB
RF2040 RF2040VRP-GB
RF2050 RF2050VRP-GB
RF2060 RF2060VRP-GB
RF2080 RF2080VRP-GB

框架接頭

  • ·連接框架之間的螺母形狀的接頭零件。
  • ·材質:不鏽鋼

商品一覽表

※單擊以查看詳細資訊。

鏈條
尺寸		 型號
RF2030 RF2030VRP-FJ
RF2040 RF2040VRP-FJ
RF2050 RF2050VRP-FJ
RF2060 RF2060VRP-FJ
RF2080 RF2080VRP-FJ
