塑膠系列 橋式TKXC
- 鏈節
縮短、延長
- 這是鏈節中橫截面高度最大的電纜保護鏈條。
- ·內寬尺寸齊全，可有效利用安裝空間。
- ·內高較高，收納空間較大。
特性
高剛性鋼制金屬配件
為了插入電纜類，內周側、外周側都可以快速打開。
用鏈子和螺栓連接住
鋁制支架可以1mm為單位設定寬度尺寸 (最小值和最大值之間)
鋁制外殼也可以1mm為單位設定寬度尺寸 (最小值和最大值之間) (※僅封閉式)
可根據電纜的收納方式選擇分隔規格。
可更換滑橇
可安裝夾具
可指定1.1mm為單位的內寬
鋁制支架可以1mm為單位進行設定，因此內寬可以在最小值和最大值之間以1mm為單位進行指定。
2.穩定結構
支撐用連接環和螺栓連接，所以即使是最大寬度尺寸也很穩定。
3.支持多層隔斷
可將收納空間分成多層，提高佈局的自由度。
支座的規格和安裝
■停留規格
M規格:實體規格中剛性最高的支撐規格。
與電纜保護鏈條最大寬度相容。

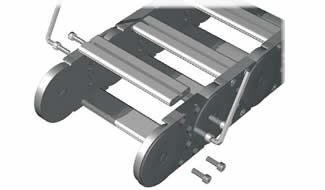

■支座的安裝位置
標準規格:每2個連接安裝
也可採用全連接安裝規格。請在訂購時說明。
其他停留規格
■鋁制LG規格
最佳支撐和引導電纜

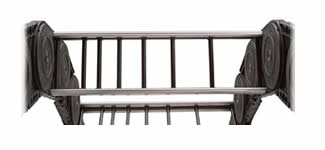

■MR規格
滾輪旋轉保護電纜。最適合支撐、引導包覆柔軟的軟管等。
特殊規格
型號表示例
| TKXC | 165 | H108 | - | M | 600 | R350 | + | 21L | - | FOA | - | MOA |
| | 品種符號 |
| 間距 mm |
| 內高 mm |
｜ ｜ ｜ ｜ |
| 內寬 mm |
｜ 彎曲半徑 mm |
| 鏈節數 L |
| 支架/金屬配件 |
| 支架/金屬配件 |
||||
| 停留規格 | ||||||||||||
商品一覽表
※單擊以查看詳細資訊。
| 纜線 ・軟管 最大外徑 mm |
內高 mm |
內寬 mm |
彎曲 半徑 mm |
間距 mm |
品名 |
|---|---|---|---|---|---|
| 98 | 108 | 200～1000 | 250 | 165 | TKXC165H108M□□□R250 |
| 300 | TKXC165H108M□□□R300 | ||||
| 350 | TKXC165H108M□□□R350 | ||||
| 400 | TKXC165H108M□□□R400 | ||||
| 450 | TKXC165H108M□□□R450 | ||||
| 500 | TKXC165H108M□□□R500 | ||||
| 550 | TKXC165H108M□□□R550 |
