G系列電動缸
- 可使用AC (交流) 電源的額定推力700N以上的小推力區域電動氣缸。
可根據用途選擇螺絲種類。 - 通過提高性能、擴大種類，標準化了這個級別中最大的9000個機種。您可以選擇最適合所有用途和設備的型號。
- *CCC認證產品可在交貨期交付。
- 額定推力:700N~3.00kN
- 公稱速度:25~120mm/s
特性
-
·豐富的規格系列
基本型630種，加上可選的搭載機種，大約標準化了9000個機種。
-
·穩定高效、長壽命
透過使用與專為電動缸設計的定心梯形螺桿高度相容的螺母材料，實現了穩定性、高效率和長壽命。
G系列電動缸基本採用梯形螺桿。如果需要用於高速、高頻運行，請考慮使用滾珠絲桿。
-
·安靜運轉
通過靜音DC制動馬達驅動，大幅降低了起動及停止時的噪音。
-
·卓越的速度穩定性
採用利用感應電機旋轉螺釘軸，使螺母 (桿) 前進、後退的基本結構，不易受負荷變動的影響，可進行穩定的速度運行。
-
・CCC認證產品，所有尺寸均有現貨，交貨期短
1.1kW以下的小型輸出馬達出口到中國時，需要強制認證的CCC標識。
G 系列所有尺寸均通過 CCC 認證，可在交貨期交付（標準交貨期為 14 天）。

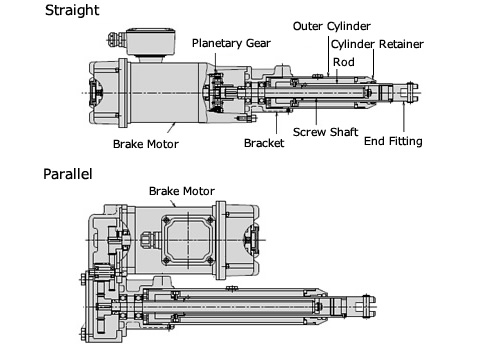

各類型 (保護裝置) 的使用和構造
-
·A款 (無過載保護裝置)
用馬達制動器停止。如果使用超過公稱行程的最小、最大尺寸，可能會造成損壞，敬請註意。
使用本型號時，請務必安裝可由客戶自行調節行程的感測器，或使用本公司選配的行程調整用外部LS。
-
·B型 (帶濕式滑動離合器)
減速段螺桿軸端內建濕式滑動離合器。採用特殊襯片，以在過載情況下提供保護。
特殊的內襯設計可在行程中提供保護。
-

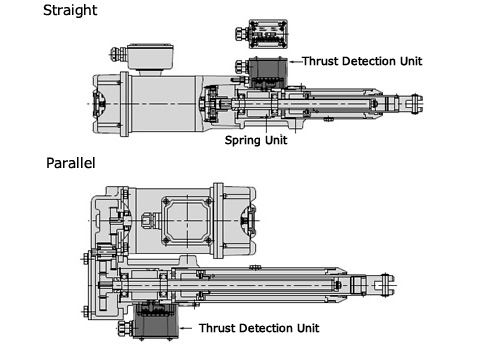

・C型（推力檢測裝置）
支架內置推力檢測彈簧單元。在停止按壓 (吸引) 或超負荷時需要電氣信號時可發揮效果。
在停止過程中，當負載側過載或行程轉移時，也會輸出電信號。
※特別是受到衝擊作用時，內置的彈簧可吸收撓性衝擊負荷。
標準型號列表
| 型號 | 額定推力 N {kgf} |
公稱速度 50/60Hz mm/s |
電機容量 kW |
公稱行程 mm |
|
|---|---|---|---|---|---|
| LPGA070 LPGB070 LPGC070 |
L | 700 {71.4} |
25/30 | 0.1 | 100 200 300 400 500 600 800 1000 1200 |
| M | 75/90 | 0.2 | |||
| H | 100/120 | 0.4 | |||
| U | 200/240 | 0.4 | |||
| LPGA100 LPGB100 LPGC100 |
L | 1.00k{102} | 25/30 | 0.1 | |
| M | 75/90 | 0.2 | |||
| H | 100/120 | 0.4 | |||
| U | 200/240 | 0.4 | |||
| LPGA150 LPGB150 LPGC150 |
L | 1.50k{153} | 25/30 | 0.2 | |
| M | 75/90 | 0.4 | |||
| H | 100/120 | 0.4 | |||
| LPGA300 LPGB300 LPGC300 |
L | 3.00k{306} | 25/30 | 0.4 | |
| M | 50/60 | 0.2 | |||
| H | 67/80 | 0.4 | |||
- *LPGB類型在機構上只有平行形狀。
- *LPGC類型不能使用U速停止按壓。
- *LPGC070及LPGC100的H速的電機容量為0.2kW。
產品目錄、使用說明書
電機規格
| 形式 | 全閉自冷形帶煞車 | |
|---|---|---|
| 輸出 | 參照標準機型一覽 | |
| 極數 | 四極 | |
| 電源 | 電壓 | 200V/200V/220V |
| 頻率 | 50Hz/60Hz/60Hz | |
| 額定時間 | 30分鐘額定 | |
| 耐熱等級 | B | |
| 保護結構 | 全閉屋外形（IP55） | |
型號表示例
| LPG | C | 300 | L | T | 5 |
| ｜ 系列名稱 電動缸 G系列 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 額定推力 070:700N{71.4kgf} 100:1.00kN{102kgf} 150:1.50kN{153kgf} 300:3.00kN{306kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 本體形狀 T:直筒 K:平行 |
| 公稱行程 1:100mm 2:200mm 3:300mm 4:400mm 5:500mm 6:600mm 8:800mm 10:1000mm 12:1200mm |
| 類型 A：無過載保護機制 B：濕式滑動離合器 C：搭配推力檢測裝置 |
公稱速度 L、M、H、U 實際速度 請參照 詳細信息。 |
||||
■椿本型號導航
類型
A:沒有保護裝置的基本形式。
B：內建扭力限制器作為過載保護裝置。僅限並行型可選。
C：配備推力檢測裝置。
額定推力
是能夠動作的額定推力。
公稱速度
電機同步轉速時的氣缸工作速度。
各機型的速度值請參照詳細信息。
主體形狀
T:電機與工作部分配置成一條直線的直型。
K:在電機與操作部之間配置齒輪箱的平行形狀。
公稱行程
動作部的行程距離。
電機規格
Z:支持變頻器驅動。
V:電源的電壓及頻率為400/400/440V、50/60/60Hz。
V1:電源的電壓及頻率為380V、50Hz。
V2:電源的電壓及頻率為380V、60Hz。
V3:電源的電壓及頻率為415V、50Hz。
V4:電源的電壓及頻率為460V、60Hz。
T1:對應耐熱等級F 40°C。
T2:對應耐熱等級F 60°C。
T3:對應耐熱等級F 80°C。
T4:對應耐熱等級H 80°C。
N:CE規格。
N2:符合UL規格。
N3:CCC規格。
D:耐壓防爆設計。
A:無電機的適配器規格。
選項符號
M：對桿實施止轉的規格。
L:附帶行程調整外部LS。
K2:包含兩個用於檢測行程位置的微動開關。
僅可選擇平行款式。
K4:4個內置微動開關，用於檢測行程位置。
僅可選擇平行款式。
P:內置檢測行程位置的電位器。
僅可選擇平行款式。
R:附帶輸出行程移動信號的旋轉編碼器。
僅可選擇平行款式。
C：配有U型夾具。
僅支援並行模式。
I：附 I 形先端金具。
J:帶防塵罩。
※提供多種選項。
產品型號列表
推力700N{71.4kgf} (型號LPGA070~・LPGB070~・LPGC070~)
推力1.00kN{102kgf} (型號LPGA100~·LPGB100~·LPGC100~)
推力1.50kN{153kgf} (型號LPGA150~·LPGB150~·LPGC150~)
推力3.00kN{306kgf} (型號LPGA300~·LPGB300~·LPGC300~)
