電動缸Eco 系列 CDS 型

產品圖片
  • 最適合氣缸等2點間運轉使用的電動氣缸。具有電流檢測式自完成功能。
  • 作為我們解決環境問題努力的一部分，我們開發了環保電動缸。
  • 它不僅具有空氣方式和油壓方式的優勢，而且由於不使用含有有害物質的部件，因此它是一種比傳統產品更環保的產品。
    不僅可替換空氣或油壓缸，還可用於各種用途。
  • 額定推力:250N~1000kN
  • 額定速度:90~200mm/s

特性

  • ·自包含

    執行器內建的彈簧和接線盒內安裝的電流偵測系統 (CDS) 會在按下和停止時偵測過電流，或在不太可能發生的過載情況下自動停止馬達。
    停止時，內置彈簧會保持押付力。可在行程的任何位置進行按壓和停止，無需電氣位置指令或限位開關。

    CDS ・・・當前檢測係統。檢測到過電流，使馬達停止。

  • ·降低運營成本，保護環境

    因為是電動式的，所以只是使用時的電力消耗，很經濟。不需要像空氣係統那樣始終運行壓縮機，並且可以大大降低運行成本。
    另外，不用擔心空氣、油壓式的噪音、霧氣飛散及漏油，也符合RoHS指令，是一款環保氣缸。

  • ·高頻率運行、長壽命

    該設備可實現高達每分鐘 15 次的高頻運轉。此外，滾珠絲桿的使用壽命預計可達 100 萬次沖程。

  • ·簡單操作

    只需連接三相電源即可操作。也不需要行程調整用的限位開關，所以也沒有麻煩的配線等。長配線距離也OK。

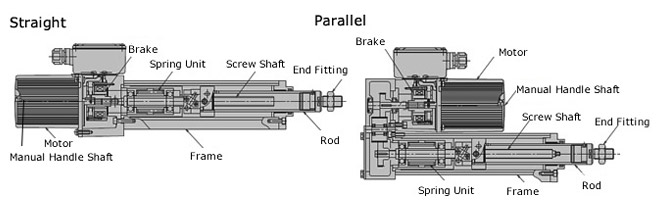

結構

結構

標準型號列表

形式 速度
符號		 本體
形狀		 額定推力
N{kgf}		 標稱速度
mm/s
50/60/60Hz		 電機輸出
N・m		 行程
mm
LPE025 H T or K 250 {25.5} 160/190/200 0.25 (相當於50瓦) 100
200
300
400
500
600
LPE050 L 500 {51.0} 90/100/110 0.25 (相當於50瓦)
H 160/170/190 0.50 (相當於90瓦)
LPE100 L 1.00k {102} 90/90/110 0.50 (相當於90瓦)
  • *押付力因型號而異，是額定推力的 2 到 3 倍。

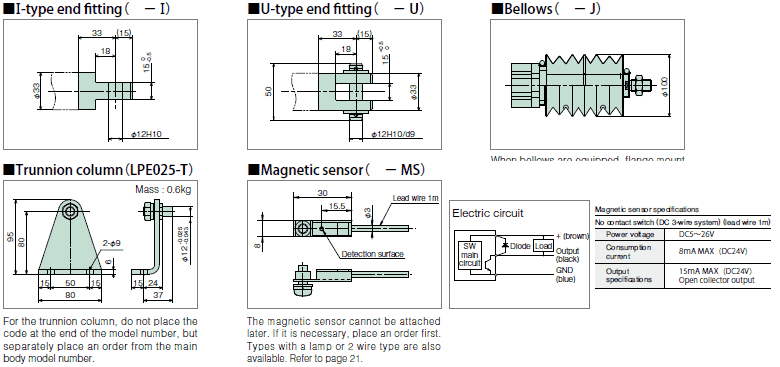

選項列表

返回此頁面的頂部

產品目錄、使用說明書

型號表示例

LPE 100 L K 5
|
系列名		 |
額定推力		 |
額定速度		 |
本體形狀		 |
描邊
電動缸
環保系列		 025： 250N{25.5kgf}
050： 500N{51.0kgf}
100：1000N{102kgf}		 L、H
實際速度
請參照詳細信息
。		 T:直筒
K:平行		 1：100mm
2：200mm
3：300mm
4：400mm
5：500mm
6：600mm

■椿本型號導航

選擇型號:

查看產品詳細信息

*要生成正確的格式編號，請按從左到右的順序選擇項目。

系列 額定推力 額定速度 主體形狀 行程

LPE
















額定推力

是能夠動作的額定推力。

額定速度

產生額定推力時的動作速度。

各機型的速度值請參照詳細信息。

主體形狀

T:電機與工作部分配置成一條直線的直型。

K:在電機與操作部之間配置齒輪箱的平行形狀。

行程

動作部的行程距離。

選項符號

M：對桿實施止轉的規格。

S:帶有檢測行程的磁感測器。
可與固定桿設計成套選擇。

I：附 I 形先端金具。

U：附 U 型先端金具。

J:帶防塵罩。


關於可選的型號，請在這裡確認。

產品型號列表

※單擊形狀編號以顯示詳細信息。

推力
N{kgf}		 行程
mm		 速度L 速度H
直型 並行式 直型 並行式
250

{25.5}		 100 --- --- LPE025HT1 LPE025HK1
200LPE025HT2 LPE025HK2
300LPE025HT3 LPE025HK3
400LPE025HT4 LPE025HK4
500LPE025HT5 LPE025HK5
600LPE025HT6 LPE025HK6
500

{51.0}		 100 LPE050LT1 LPE050LK1 LPE050HT1 LPE050HK1
200LPE050LT2 LPE050LK2 LPE050HT2 LPE050HK2
300LPE050LT3 LPE050LK3 LPE050HT3 LPE050HK3
400LPE050LT4 LPE050LK4 LPE050HT4 LPE050HK4
500LPE050LT5 LPE050LK5 LPE050HT5 LPE050HK5
600LPE050LT6 LPE050LK6 LPE050HT6 LPE050HK6
1000

{102}		 100 LPE100LT1 LPE100LK1 --- ---
200LPE100LT2 LPE100LK2
300LPE100LT3 LPE100LK3
400LPE100LT4 LPE100LK4
500LPE100LT5 LPE100LK5
600LPE100LT6 LPE100LK6
返回此頁面的頂部

特殊響應

·可以根據客戶的使用條件進行特殊處理。

防轉規格，防粘對策，防塵罩特殊等特殊對策請點擊這裡
