尼龍鍊式聯軸器（纏繞聯軸器）
- 是將聚甲醛等樹脂鏈條纏繞在鏈輪上的經濟型。
- 一種經濟實惠的柔性聯軸器，其樹脂鏈由聚甲醛（一種典型的工程塑膠）製成，纏繞在鏈輪上。
是。 - ·適用軸徑:9.5Φmm~Φ55mm
- ·扭矩範圍:6.9~255N·m

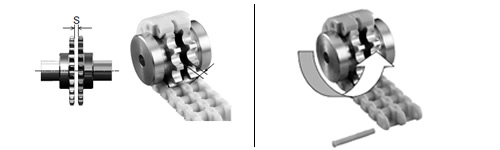

標準類型結構和特性
-
·可在短軸距內安裝
採用僅用尼龍鏈連接2個鏈輪的結構，即使兩軸間距離較短也可安裝。可實現裝置整體的緊湊化。
-
·纏繞設計穿脫方便
鏈輪外周纏繞尼龍鏈，只需插入連接銷即可輕松組裝。
另外，在裝置維修時，不用移動驅動器和被動機就能切斷邊緣。
-
·可在保持全長不變的情況下增加扭矩
增加鏈輪上的齒數可以增加聯軸器傳遞的扭矩，從而可以在不改變設備中心距的情況下增加聯軸器的尺寸。
-
·尼龍鏈規格:
材質/聚甲醛接頭銷材質/碳鋼顏色/白色
標準類型備貨
| 型號 | 最大軸孔直徑 | 容許傳遞扭矩 N・m |
型號 | 最大軸孔直徑 | 容許傳遞扭矩 N・m |
|---|---|---|---|---|---|
| CN310 | Φ12 | 6.86 | CN416 | Φ30 | 64.3 |
| CN311 | Φ14 | 8.82 | CN417 | Φ32 | 72.5 |
| CN312 | Φ16.5 | 10.8 | CN418 | Φ35 | 81.3 |
| CN313 | Φ18 | 12.7 | CN419 | Φ39.5 | 90.5 |
| CN314 | Φ16.5 | 14.7 | CN610 | Φ30 | 102 |
| CN315 | Φ19 | 16.7 | CN611 | Φ32 | 116 |
| CN316 | Φ20 | 18.6 | CN612 | Φ32 | 132 |
| CN317 | Φ24 | 21.6 | CN613 | Φ35 | 149 |
| CN410 | Φ16.5 | 25.4 | CN614 | Φ39.5 | 166 |
| CN411 | Φ20 | 30.6 | CN615 | Φ45.5 | 181 |
| CN412 | Φ22 | 36.4 | CN616 | Φ47.5 | 201 |
| CN413 | Φ20 | 42.6 | CN617 | Φ47.5 | 218 |
| CN414 | Φ24 | 49.3 | CN618 | Φ55 | 236 |
| CN415 | Φ28.5 | 56.6 | CN619 | Φ55 | 255 |
-
*允許的傳動扭力是低於 100 r/min值。
產品目錄、使用說明書
型號表示例
| CN | 4 | 15 |
| | 系列 |
| 鏈條尺寸 |
| 齒數・鏈節數 |
