產品資訊　塑膠塊狀鏈條配件

我們有各式各樣的輸送機週邊零件，例如專用鏈輪、托輥、塑膠軌道、定位環、鏈條導軌零件、框架支撐零件、產品導向零件和軸承單元。

有關每個附件的使用方法，請單擊下圖。

プラブロックチェーン・スナップカバーチェーン用アクセサリ
×
(可以通過拖動來移動)

鏈輪

  • ·用途

    是將馬達的動力傳給鏈條的商品。

    請安裝在傳送帶的驅動軸上使用。

  • ·使用圖像

    鏈輪

    單擊放大

轉到列表

塑膠塊狀鏈條和附蓋罩鏈條的配件清單

鏈型編號的適用附件

附件型號。

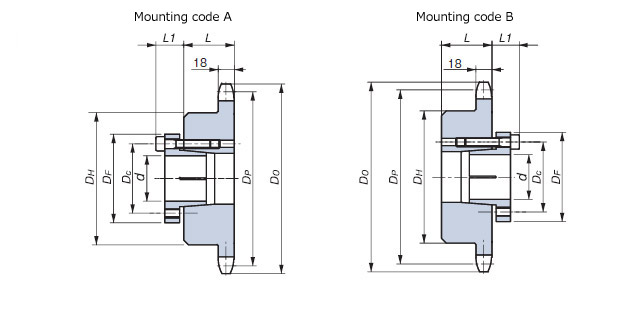

※單擊形狀編號以顯示詳細信息。單擊可放大尺寸圖。

鏈輪

(點擊以顯示一覽表
。)		 適用鏈條格式 適用鏈條
間距
mm		 齒數
RSP35　 RSP35 9.525 14T～




類型 材質 基本形式編號

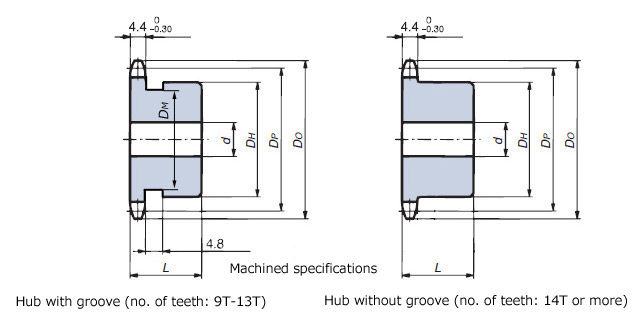

底孔產品 鋼 RS35-1B□T■
不鏽鋼 RS35-1B□T-SS
工程塑膠 RS35-1B□T-P

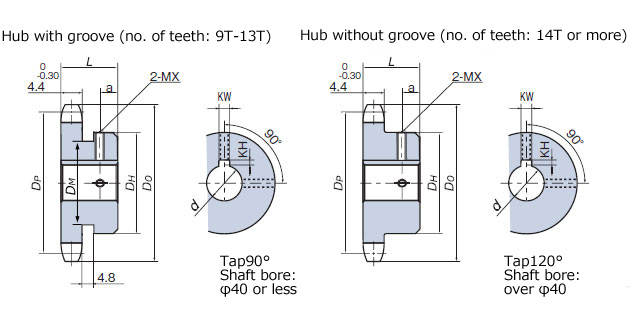

配孔 鋼 RS35-1B□TQ-H～
不鏽鋼 RS35-1B□T-SS-H～

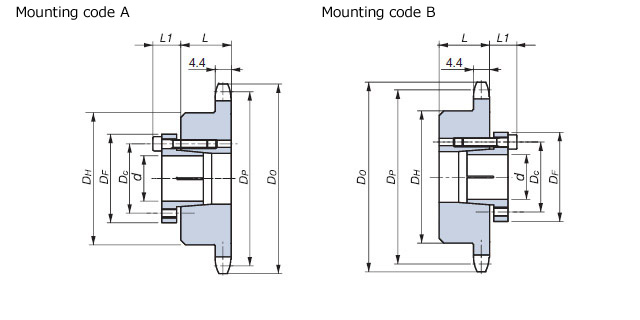

張緊鏈輪 S型 鋼 RS35-1B□TQ-S○○○○●
張緊鏈輪 N型 鋼 RS35-1B□TQ-N○○○●
上述鏈輪的齒數可使用14枚以上。
RSP40　 RS40-LMCSC, RS40-NPSC, RS40-SC, RS40-SSSC, RSP40, RSP40P, RSP40-SL, RSP40-T-CU, RSP-PO8PF, RSP-PO8PFT, TP-1843-AS-G, TP-1843-G 12.70 14T～




類型 材質 基本形式編號
底孔產品 鋼 RS40-1B□T■
不鏽鋼 RS40-1B□T-SS
工程塑膠 RS40-1B□T-P
配孔 鋼 RS40-1B□TQ-H～
不鏽鋼 RS40-1B□T-SS-H～
張緊鏈輪 S型 鋼 RS40-1B□TQ-S○○○○●
張緊鏈輪 N型 鋼 RS40-1B□TQ-N○○○●
上述鏈輪的齒數可使用14枚以上。
RSP50　

RS50-LMCSC, RS50-NPSC, RS50-SC, RS50-SSSC, RSP50 15.875 14T～




類型 材質 基本形式編號
底孔產品 鋼 RS50-1B□T■
不鏽鋼 RS50-1B□T-SS
工程塑膠 RS50-1B□T-P
配孔 鋼 RS50-1B□TQ-H～
不鏽鋼 RS50-1B□T-SS-H～
張緊鏈輪 S型 鋼 RS50-1B□T■-S○○○○●
張緊鏈輪 N型 鋼 RS50-1B□TQ-N○○○●
上述鏈輪的齒數可使用14枚以上。
RSP60　 RS60-LMCSC, RS60-NPSC, RS60-SC, RS60-SSSC, RSP-2, RSP60, RSP60P, RSP-CU, RSP-CU-2, RSP-P-CU, TN, TN-LMCNP, TN-NP, TN-PC, TN-SS, TNU, TNU-AS, TNU-NP, TP-1873-AS-G, TP-1873-G, TP-1873-T, TP-PT, TP-PT-AS, TP-PTS, TP-PTS-AS, TRU, TTKU 19.05 14T～




類型 材質 基本形式編號
底孔產品 鋼 RS60-1B□T■
不鏽鋼 RS60-1B□T-SS
工程塑膠 RS60-1B□T-P
配孔 鋼 RS60-1B□TQ-H～
不鏽鋼 RS60-1B□T-SS-H～
張緊鏈輪 S型 鋼 RS60-1B□T■-S○○○○●
張緊鏈輪 N型 鋼 RS60-1B□TQ-N○○○●
上述鏈輪的齒數可使用14枚以上。
RSP-2　 RSP-2, RSP-CU-2 19.05 12T～



類型 齒數 節距圓直徑
mm		 底孔
mm		 最大軸孔直徑
mm		 型號
一體式 19 115.74 Φ20 Φ50 RSP-UPO19T
21 127.82 Φ60 RSP-UPO21T
23 139.90 RSP-UPO23T
25 151.99 Φ70 RSP-UPO25T
類型 材質 基本形式編號
底孔產品 鋼 RS60-1B□T■
不鏽鋼 RS60-1B□T-SS
工程塑膠 RS60-1B□T-P
上述鏈輪的切削規格，可使用齒數12枚以上。 不能使用雙排鏈輪。請使用兩個1列B型鏈輪，並確保齒相對齊。 請在鏈輪之間放入距離調整寬度。
RSP80, RS80-SC　 RS80-LMCSC, RS80-NPSC, RS80-SC, RS80-SSSC, RSP80 25.4 RSP80：14T～
RS80-SC：13T～



類型 材質 基本形式編號

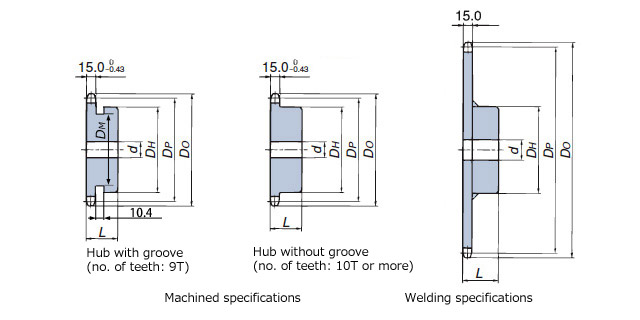

底孔產品 鋼 RS80-1B□T■
不鏽鋼 RS80-1B□T-SS

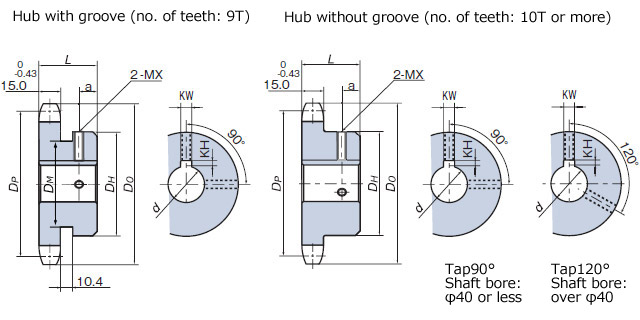

配孔 鋼 RS80-1B□TQ-H～
不鏽鋼 RS80-1B□T-SS-H～

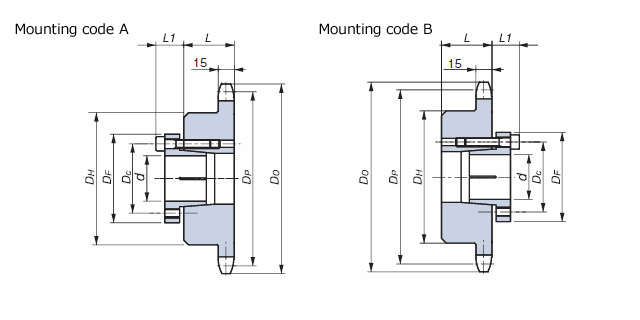

張緊鏈輪 S型 鋼 RS80-1B□T■-S○○○○●
上述鏈輪的齒數可使用13枚以上。
RS100-SC　 RS100-LMCSC, RS100-NPSC, RS100-SC, RS100-SSSC 31.75 13T～



類型 材質 基本形式編號

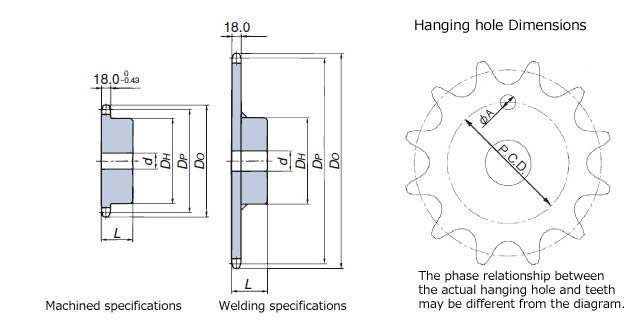

底孔產品 鋼 RS100-1B□T■

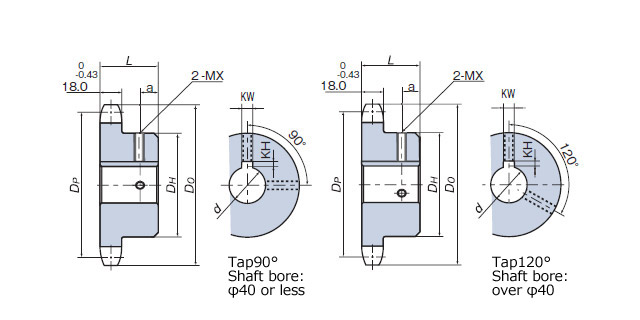

配孔 鋼 RS100-1B□TQ-H～
張緊鏈輪 S型 鋼 RS100-1B□T■-S○○○○●
上述鏈輪的齒數可使用13枚以上。
RF06B-SC　 RF06B-LMSC, RF06B-NPSC, RF06B-SC, RF06B-SSSC 9.525 13T～

類型 材質 基本形式編號
底孔產品 鋼 RF06B-1B□T■
配孔 鋼 RF06B-1B□T■-H～
上述鏈輪的齒數可使用13枚以上。
