塑膠頂板鏈條 TPM-SN/TPM-P-SN型
- チェーンピッチ
19.05mm - 對於直線輸送
- 由於應用了靜音鏈的嚙合理論，對降低傳送帶的噪音非常有效
- 採用特殊鏈輪，可抑制與鏈輪嚙合時的多角形運動，可穩定搬運。
特性
- ·應用靜鏈嚙合理論。對降低傳送帶的噪音非常有效。
- ·採用特殊鏈輪。
- 可抑制與鏈輪嚙合時的多角形運動，可穩定搬運。
- - 附防上浮附件(阻力板)的鏈條。防止在轉角處以及在升降輸送機上發生抬升，並防止返回側側板的頂部被刮傷。

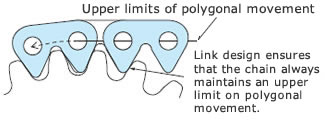

- - 此結構在鏈輪嚙合時最大限度地減少了弦運動（多邊形運動），小節距和多鉸鏈結構確保了搬運物更穩定的運輸。
- 註)請使用齒數21T的專用鏈輪。詳情請向鏈輪CS咨詢。
■用途
以下是本公司推薦的行業。
依據輸送能力（輸送速度）、搬運物（重量、形狀）、環境、應用等因素，可能無法使用本產品。
請將其用作選擇時的參考。
如有未記載的用途、條件，請咨詢本公司。
建議的行業/搬運物尺寸 (●:建議○:可用△:取決於搬運物條件)
| 搬運尺寸 (重量) |
行業 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 飲料 | 輪胎 | 機械零件關聯 | 物流 | 藥品 | 面包、食品 | 二次電池 | 半導體・ 太陽能電池板相關 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
| 小 | ● | ● | △ | ● | ● | △ | △ | △ | △ |
用途
- ■食品、制罐、飲料等的容器搬運
商品一覽表
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 19.05 | |
|---|---|---|
| 用途 | 對於直線輸送 | |
| 鏈型 | - | |
| - | ||
| 本體鏈條規格 | - | |
| 銷類型 | 不鏽鋼銷型 | 塑膠銷型 |
| 銷軸材質 | SUS304 | 特種工程塑膠 |
| 銷軸形狀 | D插銷 | |
| 頂板厚度mm | 4.0 | |
| 推桿材質 | - | |
| 其他功能 | 帶防上浮附件(阻力板) | |
| 形式 | TPM-SN | TPM-P-SN |
|
 |
|
| 頂板寬度mm | 82.6 | |
註)只有配件銷 (連接用) 為橙色。銷軸為白色。
