塑膠頂板鏈條通用鏈條TPUN型
- チェーンピッチ
50mm - 曲線輸送用
- 較小的橫向彎曲半徑 (R=140) 允許自由佈局，非常適合在狹小空間內運輸
- 樞軸的防止誤著構造，可防止樞軸插入錯誤導衹鏈輪嚙合不良。
特性
-

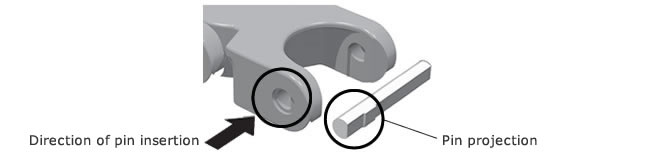

- 採用D插銷設計，一側有凸起
與傳統的滾花銷規格相比，這種設計可以防止銷軸鬆動和銷孔配合開裂。它還可以防止連接腿在切斷&連接時因折疊而導致的彎曲不良。
-

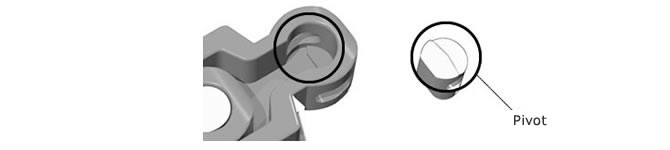

·安裝防止樞軸誤接的結構
樞軸和鏈節後部均設有防錯位機構。這可以防止在組裝或切斷&連接鏈條時樞軸方向錯誤，從而避免鏈條與鏈輪嚙合不良。
-
·穩定輸送
板式結構減少了側向彎曲時鏈節之間的間隙，使其適合穩定運輸搬運物。
-
-最小横曲半徑140 mm
側向彎曲半徑比傳統的頂板鏈條（TTUP 和 TPU 型）小，使其成為狹小空間內運輸輸送機的理想選擇。
-
-容許張力較大
容許張力約為 TTUP 型的 1.8 倍，因此非常適合高負載條件。
■用途
以下是本公司推薦的行業。
依據輸送能力（輸送速度）、搬運物（重量、形狀）、環境、應用等因素，可能無法使用本產品。
請將其用作選擇時的參考。
如有未記載的用途、條件，請咨詢本公司。
建議的行業/搬運物尺寸 (●:建議○:可用△:取決於搬運物條件)
| 搬運尺寸 (重量) |
行業 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 飲料 | 輪胎 | 機械零件關聯 | 物流 | 藥品 | 面包、食品 | 二次電池 | 半導體・ 太陽能電池板相關 |
|
| 大 | △ | ● | △ | ● | ● | △ | ● | △ | △ |
| 中 | △ | ● | △ | ● | ● | △ | ● | △ | △ |
| 小 | △ | ● | △ | ● | ● | △ | ● | △ | △ |
用途
- ■塑料外殼、托盤搬運
商品一覽表
※格式單擊可查看詳細信息。
| 鏈節距（mm） | 50 |
|---|---|
| 用途 | 曲線輸送用 |
| 鏈型 | - |
| - | |
| 本體鏈條規格 | - |
| 銷類型 | 不鏽鋼銷型 |
| 銷軸材質 | SUS304 |
| 銷軸形狀 | D插銷 |
| 頂板厚度mm | - |
| 推桿材質 | - |
| 其他功能 | - |
| 形式 | TPUN |
|
|
| 頂板寬度mm | 55.5 |
注意：銷類型無法生產。
