WT1300/WT1500/1510系列塑膠模組鏈條的壓尺條
- WT1300/WT1500/1510系列塑膠模組鏈條的壓尺條
- 透過與 WT1300/WT1500/WT151 0 系列塑膠模組鏈條結合使用，可以減少輸送機之間的死角。
-
用途
通過在傳送帶端部設置壓尺，可以縮小傳送帶之間的死角。
非常適合運送小型物品，避免搬運物滯留在輸送帶之間。
-
使用圖像

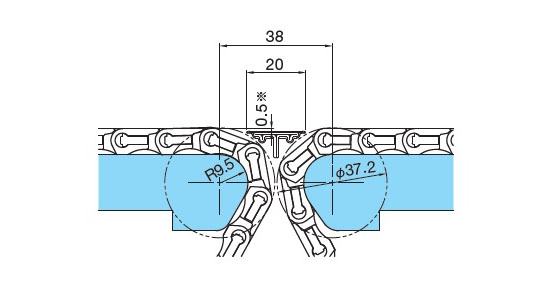

壓尺條對接佈局
單擊放大

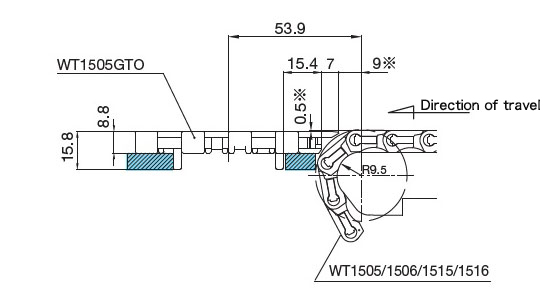

與WT1505GTO的正交佈局
單擊放大

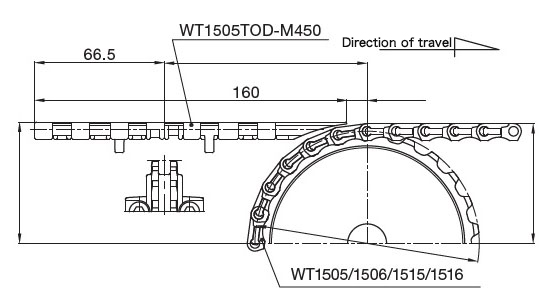

與WT1505TOD的正交佈局
單擊放大
WT1300/WT1500/1510系列塑膠模組鏈條的壓尺條清單
滑動類型
| 類型 | - | ||
|---|---|---|---|
| 用途 | - | ||
| 型號 | WT-NB76-10-301 | WT-NB76-10-100M9 | WT-NB76-CNO |
| 適用鏈條格式 | WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K |
||
| 適用鏈節距（mm） | 15 | ||
| 適用鏈輪格式 | - | ||
| 適用導向法蘭 | - | ||
| 應用輪轂 | - | ||
| 形狀 | |
||
| 本體材質 | 超高分子量聚乙烯 | 超高分子量聚乙烯 (含油品) | 特殊聚酰胺 |
| 材質等級 | 10-301 | 10-100M9 | SJ-CNO |
| 機身外觀顏色 | 綠色 | 白色 | 紫色 |
| 旋鈕外觀顏色 | - | ||
| 軸承材質 | - | ||
| 密封圈材質 | - | ||
| 結構 | - | ||
| 碟形螺釘 | - | ||
| 螺栓螺母材質 | - | ||
| 齒數 | - | ||
| 作用歯數 | - | ||
| 軸孔形狀 | - | ||
| 軸孔尺寸mm | - | ||
| 底孔（mm） | - | ||
| 最大軸孔直徑mm | - | ||
| 寬度mm | 76 | ||
| 長度mm | - | ||
| 鏈條橫向彎曲半徑R mm | - | ||
| 類型 | - | ||
|---|---|---|---|
| 用途 | - | ||
| 型號 | WT-NB151-10-301 | WT-NB151-10-100M9 | WT-NB151-CNO |
| 適用鏈條格式 | WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K |
||
| 適用鏈節距（mm） | 15 | ||
| 適用鏈輪格式 | - | ||
| 適用導向法蘭 | - | ||
| 應用輪轂 | - | ||
| 形狀 | |
||
| 本體材質 | 超高分子量聚乙烯 | 超高分子量聚乙烯 (含油品) | 特殊聚酰胺 |
| 材質等級 | 10-301 | 10-100M9 | SJ-CNO |
| 機身外觀顏色 | 綠色 | 白色 | 紫色 |
| 旋鈕外觀顏色 | - | ||
| 軸承材質 | - | ||
| 密封圈材質 | - | ||
| 結構 | - | ||
| 碟形螺釘 | - | ||
| 螺栓螺母材質 | - | ||
| 齒數 | - | ||
| 作用歯數 | - | ||
| 軸孔形狀 | - | ||
| 軸孔尺寸mm | - | ||
| 底孔（mm） | - | ||
| 最大軸孔直徑mm | - | ||
| 寬度mm | 151 | ||
| 長度mm | - | ||
| 鏈條橫向彎曲半徑R mm | - | ||
| 類型 | - | ||
|---|---|---|---|
| 用途 | - | ||
| 型號 | WT-NB302-10-301 | WT-NB302-10-100M9 | WT-NB302-CNO |
| 適用鏈條格式 | WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K |
||
| 適用鏈節距（mm） | 15 | ||
| 適用鏈輪格式 | - | ||
| 適用導向法蘭 | - | ||
| 應用輪轂 | - | ||
| 形狀 | |
||
| 本體材質 | 超高分子量聚乙烯 | 超高分子量聚乙烯 (含油品) | 特殊聚酰胺 |
| 材質等級 | 10-301 | 10-100M9 | SJ-CNO |
| 機身外觀顏色 | 綠色 | 白色 | 紫色 |
| 旋鈕外觀顏色 | - | ||
| 軸承材質 | - | ||
| 密封圈材質 | - | ||
| 結構 | - | ||
| 碟形螺釘 | - | ||
| 螺栓螺母材質 | - | ||
| 齒數 | - | ||
| 作用歯數 | - | ||
| 軸孔形狀 | - | ||
| 軸孔尺寸mm | - | ||
| 底孔（mm） | - | ||
| 最大軸孔直徑mm | - | ||
| 寬度mm | 302 | ||
| 長度mm | - | ||
| 鏈條橫向彎曲半徑R mm | - | ||
| 類型 | - | ||
|---|---|---|---|
| 用途 | - | ||
| 型號 | WT-NB151TOL-10-301 | WT-NB151TOL-10-100M9 | WT-NB151TOL-CNO |
| 適用鏈條格式 | WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K | ||
| 適用鏈節距（mm） | 15 | ||
| 適用鏈輪格式 | - | ||
| 適用導向法蘭 | - | ||
| 應用輪轂 | - | ||
| 形狀 | |
||
| 本體材質 | 超高分子量聚乙烯 | 超高分子量聚乙烯 (含油品) | 特殊聚酰胺 |
| 材質等級 | 10-301 | 10-100M9 | SJ-CNO |
| 機身外觀顏色 | 綠色 | 白色 | 紫色 |
| 旋鈕外觀顏色 | - | ||
| 軸承材質 | - | ||
| 密封圈材質 | - | ||
| 結構 | - | ||
| 碟形螺釘 | - | ||
| 螺栓螺母材質 | - | ||
| 齒數 | - | ||
| 作用歯數 | - | ||
| 軸孔形狀 | - | ||
| 軸孔尺寸mm | - | ||
| 底孔（mm） | - | ||
| 最大軸孔直徑mm | - | ||
| 寬度mm | 151 | ||
| 長度mm | - | ||
| 鏈條橫向彎曲半徑R mm | - | ||
| 類型 | - | ||
|---|---|---|---|
| 用途 | - | ||
| 型號 | WT-NB151TOR-10-301 | WT-NB151TOR-10-100M9 | WT-NB151TOR-CNO |
| 適用鏈條格式 | WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K | ||
| 適用鏈節距（mm） | 15 | ||
| 適用鏈輪格式 | - | ||
| 適用導向法蘭 | - | ||
| 應用輪轂 | - | ||
| 形狀 | |
||
| 本體材質 | 超高分子量聚乙烯 | 超高分子量聚乙烯 (含油品) | 特殊聚酰胺 |
| 材質等級 | 10-301 | 10-100M9 | SJ-CNO |
| 機身外觀顏色 | 綠色 | 白色 | 紫色 |
| 旋鈕外觀顏色 | - | ||
| 軸承材質 | - | ||
| 密封圈材質 | - | ||
| 結構 | - | ||
| 碟形螺釘 | - | ||
| 螺栓螺母材質 | - | ||
| 齒數 | - | ||
| 作用歯數 | - | ||
| 軸孔形狀 | - | ||
| 軸孔尺寸mm | - | ||
| 底孔（mm） | - | ||
| 最大軸孔直徑mm | - | ||
| 寬度mm | 151 | ||
| 長度mm | - | ||
| 鏈條橫向彎曲半徑R mm | - | ||
| 類型 | - | ||
|---|---|---|---|
| 用途 | - | ||
| 型號 | WT-NB50-10-301 | WT-NB50-10-100M9 | WT-NB50-CNO |
| 適用鏈條格式 | WT1306-W, WT1515VG-W, WT1515-W, WT1516-W | ||
| 適用鏈節距（mm） | 13.1, 15 | ||
| 適用鏈輪格式 | - | ||
| 適用導向法蘭 | - | ||
| 應用輪轂 | - | ||
| 形狀 | |
||
| 本體材質 | 超高分子量聚乙烯 | 超高分子量聚乙烯 (含油品) | 特殊聚酰胺 |
| 材質等級 | 10-301 | 10-100M9 | SJ-CNO |
| 機身外觀顏色 | 綠色 | 白色 | 紫色 |
| 旋鈕外觀顏色 | - | ||
| 軸承材質 | - | ||
| 密封圈材質 | - | ||
| 結構 | - | ||
| 碟形螺釘 | - | ||
| 螺栓螺母材質 | - | ||
| 齒數 | - | ||
| 作用歯數 | - | ||
| 軸孔形狀 | - | ||
| 軸孔尺寸mm | - | ||
| 底孔（mm） | - | ||
| 最大軸孔直徑mm | - | ||
| 寬度mm | 50 | ||
| 長度mm | - | ||
| 鏈條橫向彎曲半徑R mm | - | ||
| 類型 | - | ||
|---|---|---|---|
| 用途 | - | ||
| 型號 | WT-NB99-10-301 | WT-NB99-10-100M9 | WT-NB99-CNO |
| 適用鏈條格式 | WT1306-W, WT1515VG-W, WT1515-W, WT1516-W | ||
| 適用鏈節距（mm） | 13.1, 15 | ||
| 適用鏈輪格式 | - | ||
| 適用導向法蘭 | - | ||
| 應用輪轂 | - | ||
| 形狀 | |
||
| 本體材質 | 超高分子量聚乙烯 | 超高分子量聚乙烯 (含油品) | 特殊聚酰胺 |
| 材質等級 | 10-301 | 10-100M9 | SJ-CNO |
| 機身外觀顏色 | 綠色 | 白色 | 紫色 |
| 旋鈕外觀顏色 | - | ||
| 軸承材質 | - | ||
| 密封圈材質 | - | ||
| 結構 | - | ||
| 碟形螺釘 | - | ||
| 螺栓螺母材質 | - | ||
| 齒數 | - | ||
| 作用歯數 | - | ||
| 軸孔形狀 | - | ||
| 軸孔尺寸mm | - | ||
| 底孔（mm） | - | ||
| 最大軸孔直徑mm | - | ||
| 寬度mm | 99 | ||
| 長度mm | - | ||
| 鏈條橫向彎曲半徑R mm | - | ||
| 類型 | - | ||
|---|---|---|---|
| 用途 | - | ||
| 型號 | WT-NBG50-10-301 | WT-NBG50-10-100M9 | WT-NBG50-CNO |
| 適用鏈條格式 | WT1515G-M, WT1515G-W | ||
| 適用鏈節距（mm） | 15 | ||
| 適用鏈輪格式 | - | ||
| 適用導向法蘭 | - | ||
| 應用輪轂 | - | ||
| 形狀 | |
||
| 本體材質 | 超高分子量聚乙烯 | 超高分子量聚乙烯 (含油品) | 特殊聚酰胺 |
| 材質等級 | 10-301 | 10-100M9 | SJ-CNO |
| 機身外觀顏色 | 綠色 | 白色 | 紫色 |
| 旋鈕外觀顏色 | - | ||
| 軸承材質 | - | ||
| 密封圈材質 | - | ||
| 結構 | - | ||
| 碟形螺釘 | - | ||
| 螺栓螺母材質 | - | ||
| 齒數 | - | ||
| 作用歯數 | - | ||
| 軸孔形狀 | - | ||
| 軸孔尺寸mm | - | ||
| 底孔（mm） | - | ||
| 最大軸孔直徑mm | - | ||
| 寬度mm | 50 | ||
| 長度mm | - | ||
| 鏈條橫向彎曲半徑R mm | - | ||
| 類型 | - | ||
|---|---|---|---|
| 用途 | - | ||
| 型號 | WT-NBG99-10-301 | WT-NBG99-10-100M9 | WT-NBG99-CNO |
| 適用鏈條格式 | WT1515G-M, WT1515G-W | ||
| 適用鏈節距（mm） | 15 | ||
| 適用鏈輪格式 | - | ||
| 適用導向法蘭 | - | ||
| 應用輪轂 | - | ||
| 形狀 | |
||
| 本體材質 | 超高分子量聚乙烯 | 超高分子量聚乙烯 (含油品) | 特殊聚酰胺 |
| 材質等級 | 10-301 | 10-100M9 | SJ-CNO |
| 機身外觀顏色 | 綠色 | 白色 | 紫色 |
| 旋鈕外觀顏色 | - | ||
| 軸承材質 | - | ||
| 密封圈材質 | - | ||
| 結構 | - | ||
| 碟形螺釘 | - | ||
| 螺栓螺母材質 | - | ||
| 齒數 | - | ||
| 作用歯數 | - | ||
| 軸孔形狀 | - | ||
| 軸孔尺寸mm | - | ||
| 底孔（mm） | - | ||
| 最大軸孔直徑mm | - | ||
| 寬度mm | 99 | ||
| 長度mm | - | ||
| 鏈條橫向彎曲半徑R mm | - | ||
軸承類型
| 類型 | - | |
|---|---|---|
| 用途 | - | |
| 型號 | WT-NR76 | WT-NR151 |
| 適用鏈條格式 | WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K |
|
| 適用鏈節距（mm） | 15 | |
| 適用鏈輪格式 | - | |
| 適用導向法蘭 | - | |
| 應用輪轂 | - | |
| 形狀 | |
|
| 本體材質 | 超高分子量聚乙烯 | |
| 材質等級 | 10-301 | |
| 機身外觀顏色 | 綠色 | |
| 旋鈕外觀顏色 | - | |
| 軸承材質 | - | |
| 密封圈材質 | - | |
| 結構 | - | |
| 碟形螺釘 | - | |
| 螺栓螺母材質 | - | |
| 齒數 | - | |
| 作用歯數 | - | |
| 軸孔形狀 | - | |
| 軸孔尺寸mm | - | |
| 底孔（mm） | - | |
| 最大軸孔直徑mm | - | |
| 寬度mm | 76 | 151 |
| 長度mm | - | |
| 鏈條橫向彎曲半徑R mm | - | |
| 類型 | - |
|---|---|
| 用途 | - |
| 型號 | WT-NR76-TO |
| 適用鏈條格式 | WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K |
| 適用鏈節距（mm） | 15 |
| 適用鏈輪格式 | - |
| 適用導向法蘭 | - |
| 應用輪轂 | - |
| 形狀 | |
| 本體材質 | 超高分子量聚乙烯 |
| 材質等級 | 10-301 |
| 機身外觀顏色 | 綠色 |
| 旋鈕外觀顏色 | - |
| 軸承材質 | - |
| 密封圈材質 | - |
| 結構 | - |
| 碟形螺釘 | - |
| 螺栓螺母材質 | - |
| 齒數 | - |
| 作用歯數 | - |
| 軸孔形狀 | - |
| 軸孔尺寸mm | - |
| 底孔（mm） | - |
| 最大軸孔直徑mm | - |
| 寬度mm | 75.5 |
| 長度mm | - |
| 鏈條橫向彎曲半徑R mm | - |
型號表示例
壓尺 (滑動式)
| WT | - | NB | 151 | - | 10-301 |
| | 形式 |
｜ ｜ ｜ ｜ |
| 本體寬 151:151mm |
| 材質 10-301:超高分子量聚乙烯 |
||
| 縮寫符號 NB:壓尺 |
|||||
壓尺(滑動類型:GTO-K、GTO-M專用)
| WT | - | NB | 151 | TOL | - | 10-301 |
| | 形式 |
｜ ｜ ｜ ｜ |
| 本體寬 151:151mm |
｜ ｜ ｜ ｜ |
| 材質 10-301:超高分子量聚乙烯 |
||
| 縮寫符號 NB:壓尺 |
本體形狀 TOL:有槽 (槽位置:左側) TOR:有槽 (槽位置:右側) |
|||||
壓尺 (滑動式:WT1306-W型/WT1515-W型/WT-1516-W型專用)
| WT | - | NB | 50 | - | 10-301 |
| | 形式 |
｜ ｜ ｜ ｜ |
| 本體寬 50:50mm |
| 材質 10-301:超高分子量聚乙烯 |
||
| 縮寫符號 NB:壓尺 |
|||||
壓尺 (軸承型)
| WT | - | NR | 76 | - | TO |
| | 形式 |
｜ ｜ ｜ ｜ |
| 本體寬 76:76mm |
| 本體形狀 TO:有槽 無符號:無槽 |
||
| 縮寫符號 NR:壓尺 |
|||||
