頂板鏈條配件的主要規格

WT1300/WT1500/1510系列專用鼻桿滑動類型:WT-NB


[點擊放大]
※以上僅供參考。正確的信息請務必通過下述及圖紙進行確認。
PDF外形圖

請參照下表

DXF圖形數據

請參照下表
(點擊此處查看DXF數據一覽表)

3DCAD數據

CADENASWEB2CAD站點

※ 3D CAD 資料將透過 CADENAS Web2CAD Co., Ltd. 的 CAD圖紙庫網站「PARTcommunity」的連結提供。
※ 如需洽詢 3D CAD 資料或 PARTcommunity 相關事宜，請聯絡 Cadenas Web2CAD Co., Ltd.。
　【Cadenas Web2CAD 株式會社】的聯絡方式，請參閱此處（外部網站）。

產品目錄、使用說明書

適用鏈條

WT1306-W, WT1515VG-W, WT1515-W, WT1516-W, WT1505GTO-K, WT1505GTO-M, WT1505GTORN-K, WT1505-K, WT1505RN-K, WT1506-K

主要規格

型號 材質等級 標準価格 交貨期 DXF圖形數據
PDF輪廓圖
WT-NB76-10-301 10-301 請諮詢 請諮詢 DXF PDF
WT-NB76-10-100M9 10-100M9 請諮詢 請諮詢 PDF
WT-NB76-CNO SJ-CNO 請諮詢 請諮詢 PDF
WT-NB151-10-301 10-301 請諮詢 請諮詢 DXF PDF
WT-NB151-10-100M9 10-100M9 請諮詢 請諮詢 PDF
WT-NB151-CNO SJ-CNO 請諮詢 請諮詢 PDF
WT-NB302-10-301 10-301 請諮詢 請諮詢 DXF PDF
WT-NB302-10-100M9 10-100M9 請諮詢 請諮詢 PDF
WT-NB302-CNO SJ-CNO 請諮詢 請諮詢 PDF
WT-NB151TOL-10-301 10-301 請諮詢 請諮詢 DXF PDF
WT-NB151TOL-10-100M9 10-100M9 請諮詢 請諮詢 PDF
WT-NB151TOL-CNO SJ-CNO 請諮詢 請諮詢 PDF
WT-NB151TOR-10-301 10-301 請諮詢 請諮詢 DXF PDF
WT-NB151TOR-10-100M9 10-100M9 請諮詢 請諮詢 PDF
WT-NB151TOR-CNO SJ-CNO 請諮詢 請諮詢 PDF
WT-NB50-10-301 10-301 請諮詢 請諮詢 DXF PDF
WT-NB50-10-100M9 10-100M9 請諮詢 請諮詢 PDF
WT-NB50-CNO SJ-CNO 請諮詢 請諮詢 PDF
WT-NB99-10-301 10-301 請諮詢 請諮詢 DXF PDF
WT-NB99-10-100M9 10-100M9 請諮詢 請諮詢 PDF
WT-NB99-CNO SJ-CNO 請諮詢 請諮詢 PDF

注記
　1.使用温度範囲 10-301・10-100M9：-20°C～60°C、SJ-CNO(特殊ポリアミド)：-20°C～80°C
　2.許容速度 10-301：潤滑有50m/min以下、潤滑なし30m/min以下、10-100M9：潤滑なし30m/min以下、SJ-CNO(特殊ポリアミド)：50m/min以下
　3.SJ-CNO(特殊ポリアミド)はドライ雰囲気専用です。
　4.食品衛生法(厚生省告示第370号)について、特殊ポリアミド(SJ-CNO)は食品衛生法に適合していません。
　5.取付けの際は低頭ボルト、平ワッシャ、スプリングワッシャを組込み、ねじ部にはゆるみ止めを塗布してください。
　6.WT1306-W形はWT-NB50-10-301,WT-NB50-10-100M9,WT-NB50-CNO,WT-NB99-10-301,WT-NB99-10-100M9,WT-NB99-CNOのみ使用可能です。

關於材質
材質等級 材質 外觀顏色 用途
10-301 超高分子量聚乙烯 綠色 最適合水、滑塊液潤滑運行時使用。
10-100M9 超高分子量聚乙烯 (含油品) 白色 最適合低負荷、低速度的幹燥運行時使用。
SJ-CNO 特殊聚酰胺 紫色 最適合高負荷、高速度的幹燥運行時使用。

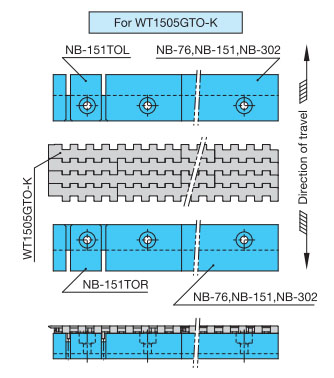

部署示例


單擊放大
