產品指南零件指南支架/可調頭/旋鈕/墊片
- 導向支架/可調頭/旋鈕/墊片
- 導軌與夾銷一起使用以固定導軌。
- 也有用於調整導向支架的高度和寬度的墊片。
-
用途
導軌支架/可調整頭/把手:
請用來固定導軌。墊片:
可調整導軌支架的高度及寬度。 -
使用圖像
■導軌支架/墊片
單擊放大
單擊放大
單擊放大
■可調頭/旋鈕
單擊放大
單擊放大
產品指導零件的一覽表和組合請參照下面的產品指導零件組合一覽表。

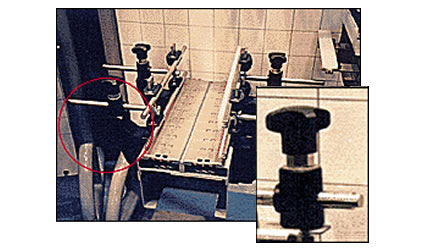

採用導向支架的示例
採用的部件
- ·導向支架
- ·可調頭
- ·旋鈕
採用的好處
- 導軌可以前後調整。
- ·如果用作墊片，還可以調整“高度”和“寬度”。
導軌支架/可調頭/旋鈕/墊片一覽
導向支架
| 型號 | TP-C13696T-GRB | TP-C13697T-GRB | TP-C13054T-GRB | TP-C13055T-GRB |
|---|---|---|---|---|
| 類型 | 固定 | 旋轉 | ||
| 銷軸直徑mm | Φ12 | Φ14 | Φ12 | Φ14 |
| 適用導軌支架型號 | - | |||
| 形狀 |  |
 |
||
| 本體材質 | 強化聚酰胺 | |||
| 機身外觀顏色 | 黑色 | |||
| 可調整頭 材質 |
- | 強化聚酰胺 | ||
| 可調整頭 外觀顏色 |
- | 黑色 | ||
| 旋鈕材質 | 將黃銅+鍍鎳螺母插入聚酰胺 | |||
| 旋鈕外觀顏色 | 黑色 | |||
| 眼螺栓材質 | 不鏽鋼 | - | ||
| 螺栓螺母材質 | - | 不鏽鋼 | ||
| 調節銷材質 | - | |||
| MB等價品 | MB107-68200N-GRB, MB107-6820-GRB |
MB107-67821N-GRB, MB107-67821-GRB |
MB637-648372-GRB, MB257-64591-GRB |
MB637-648382-GRB, MB257-64601-GRB |
| 型號 | TP-A0 |
|---|---|
| 類型 | 固定 |
| 銷軸直徑mm | Φ14 |
| 適用導軌支架型號 | - |
| 形狀 |  |
| 本體材質 | 強化聚酰胺 |
| 機身外觀顏色 | 黑色 |
| 可調整頭 材質 |
- |
| 可調整頭 外觀顏色 |
- |
| 旋鈕材質 | - |
| 旋鈕外觀顏色 | - |
| 眼螺栓材質 | 黃銅 |
| 螺栓螺母材質 | - |
| 調節銷材質 | 不鏽鋼 |
| MB等價品 | - |
隔板
| 型號 | TP-C13400T-SP | TP-C13019T-SP | TP-C13752T-SP |
|---|---|---|---|
| 類型 | 寬度調整用 | 高度調整用 | |
| 銷軸直徑mm | - | ||
| 適用導軌支架型號 | TP-C13696T-GRB, TP-C13697T-GRB |
TP-C13054T-GRB, TP-C13055T-GRB |
|
| 形狀 |  |
 |
 |
| 本體材質 | 強化聚酰胺 | ||
| 機身外觀顏色 | 黑色 | ||
| 可調整頭 材質 |
- | ||
| 可調整頭 外觀顏色 |
- | ||
| 旋鈕材質 | - | ||
| 旋鈕外觀顏色 | - | ||
| 眼螺栓材質 | - | ||
| 螺栓螺母材質 | - | ||
| 調節銷材質 | - | ||
| MB等價品 | MB61-50870N-SP, MB61-5087-SP |
MB142-6587-SP | MB227-61931-SP |
可調頭
| 型號 | TP-C13028T-SH | TP-C13029T-SH | TP-C13037T-SH | TP-C13038T-SH |
|---|---|---|---|---|
| 類型 | - | |||
| 適用可調頭型號 | - | |||
| 銷軸直徑mm | - | |||
| 形狀 |  |
 |
||
| 材質 | - | |||
| 磁頭材質 | 強化聚酰胺 | |||
| 磁頭外觀顏色 | 黑色 | |||
| 磁頭以外的材質 | 不鏽鋼 | |||
| 車身材質 | - | |||
| 主體外觀顏色 | - | |||
| 組件材質 | - | |||
| 板材材質 | - | |||
| 板外觀顏色 | - | |||
| 墊圈材質 | - | |||
| MB等價品 | MB255-6967-SH | MB255-6968-SH | MB256-64561-SH | MB256-64571-SH |
旋鈕
| 型號 | TP-C13355T-HD |
|---|---|
| 類型 | - |
| 適用可調頭型號 | TP-C13037T-SH, TP-C13038T-SH |
| 銷軸直徑mm | - |
| 形狀 |  |
| 材質 | - |
| 磁頭材質 | 強化聚酰胺 |
| 磁頭外觀顏色 | 黑色 |
| 磁頭以外的材質 | 黃銅+鍍鎳 |
| 車身材質 | - |
| 主體外觀顏色 | - |
| 組件材質 | - |
| 板材材質 | - |
| 板外觀顏色 | - |
| 墊圈材質 | - |
| MB等價品 | MB183-54921-HD |
