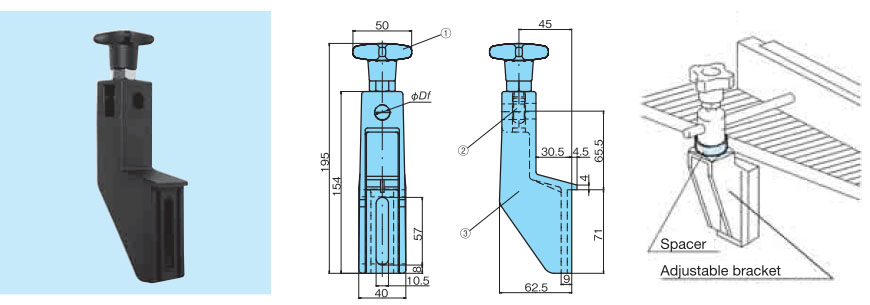

可調整支架 (GRB)
請配合夾具固定導軌。
單擊放大
| 型號 | 材質 | Df | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
||
|---|---|---|---|---|---|---|---|---|---|
| 1.旋鈕 | 2.眼螺栓 | 3.托架 | |||||||
| TP-C13696T-GRB | 聚酰胺 黃銅+鍍鎳 插入螺母 (外觀顏色:黑色) |
不鏽鋼 | 強化聚酰胺 (外觀顏色:黑色) |
12 | MB107-68200N-GRB MB107-6820-GRB |
DXF | 請咨詢 |
請咨詢 |
|
| TP-C13697T-GRB | 14 | MB107-67821N-GRB MB107-67821-GRB |
DXF | 請咨詢 |
請咨詢 |
||||
註釋
1.使用的插針請參照夾緊插針、托架插針的項目。
2.可以將TP-C13250T-TS、TP-C13255-TS (托盤支撐器) 安裝到本機背面的凹槽中。
單擊放大
| 型號 | 材質 | Df | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|||
|---|---|---|---|---|---|---|---|---|---|---|

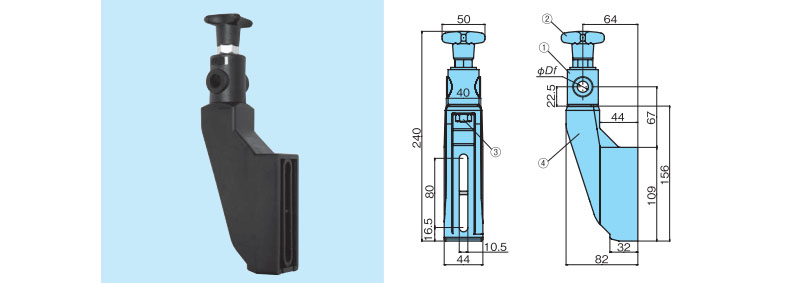

| 1.可調整 頭部 (可360°旋轉) |
2.旋鈕 | 3.螺母 | 4.托架 | |||||||
| TP-C13054T-GRB | 強化聚酰胺 | 不鏽鋼 | 不鏽鋼 | 強化聚酰胺 | 12 | MB637-648372-GRB MB257-64591-GRB |
DXF | 請咨詢 |
請咨詢 |
|
| TP-C13055T-GRB | 14 | MB637-648382-GRB MB257-64601-GRB |
DXF | 請咨詢 |
請咨詢 |
|||||
註釋
1.使用的插針請參照夾緊插針、托架插針的項目。
2.可以將TP-C13250T-TS、TP-C13255-TS (托盤支撐器) 安裝到本機背面的凹槽中。

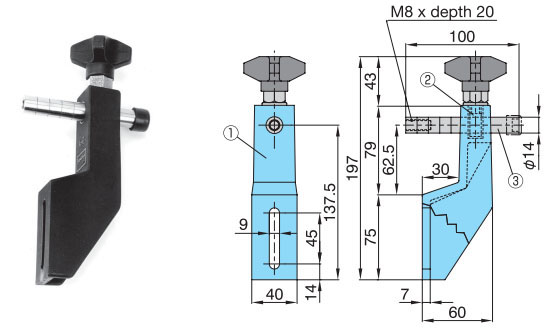

導向支架
單擊放大
| 型號 | 材質 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
3DCAD | ||
|---|---|---|---|---|---|---|---|---|
| 1.主體 | 2.眼螺栓 | 3.調整銷 | ||||||
| TP-A0 | 強化聚酰胺 | 黃銅 | 不鏽鋼 | DXF | 請咨詢 |
請咨詢 |
3DCAD | |
註釋
1.A0。

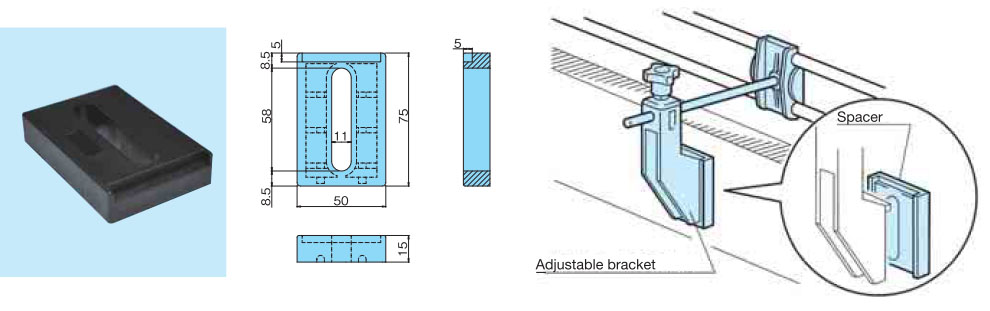

間隔 (SP)
可調整支架的高度和寬度。
單擊放大
| 型號 | 材質 | 適用可調整 支架 |
MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|
| TP-C13400T-SP | 強化聚酰胺 | TP-C13696T-GRB TP-C13697T-GRB |
MB61-50870N-SP MB61-5087-SP |
DXF | 請咨詢 |
請咨詢 |
註釋
1.背面有TP-C13250T-TS、TP-C13255-TS (托盤支撐器) 的安裝槽。

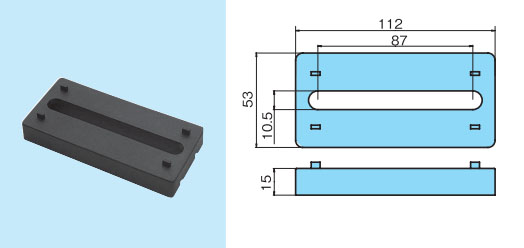

單擊放大
| 型號 | 材質 | 適用可調整 支架 |
MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|
| TP-C13019T-SP | 強化聚酰胺 | TP-C13054T-GRB TP-C13055T-GRB |
MB142-6587-SP | DXF | 請咨詢 |
請咨詢 |
註釋
1.背面有TP-C13250T-TS、TP-C13255-TS (托盤支撐器) 的安裝槽。也可以重疊多個。
單擊放大
| 型號 | 材質 | 適用可調整 支架 |
MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|

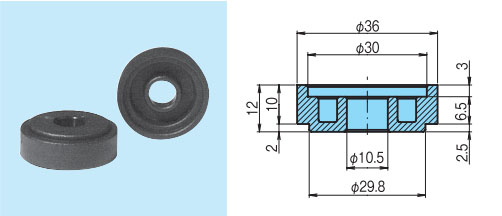

| TP-C13752T-SP | 強化聚酰胺 | TP-C13054T-GRB TP-C13055T-GRB |
MB227-61931-SP | DXF | 請咨詢 |
請咨詢 |

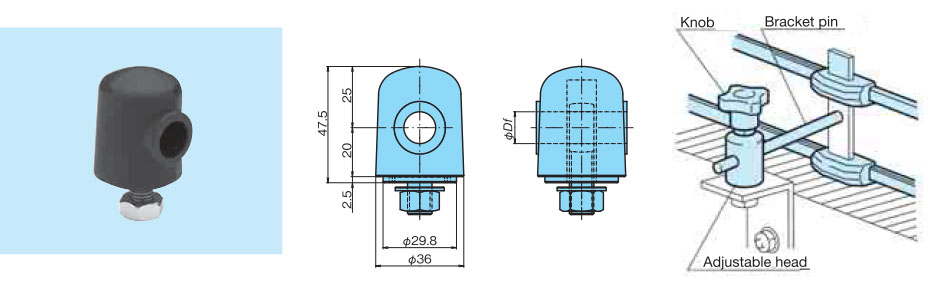

可調頭 (SH)
請配合夾具固定導軌。
單擊放大
| 型號 | 材質 | Df | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|
| 磁頭 | 除磁頭外 | |||||||
| TP-C13028T-SH | 強化聚酰胺 | 不鏽鋼 | 12 | MB255-6967-SH | DXF | 請咨詢 |
請咨詢 |
|
| TP-C13029T-SH | 14 | MB255-6968-SH | DXF | 請咨詢 |
請咨詢 |
|||

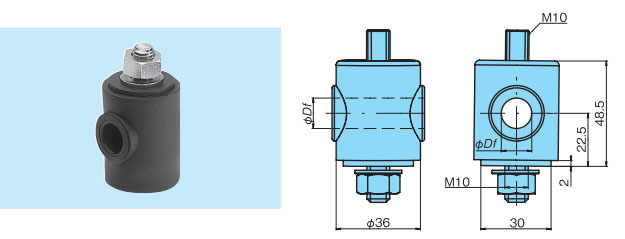

單擊放大
| 型號 | 材質 | Df | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|
| 磁頭 | 除磁頭外 | |||||||
| TP-C13037T-SH | 強化聚酰胺 | 不鏽鋼 | 12 | MB256-64561-SH | DXF | 請咨詢 |
請咨詢 |
|
| TP-C13038T-SH | 14 | MB256-64571-SH | DXF | 請咨詢 |
請咨詢 |
|||
註釋
1.與TP-C13355T-HD旋鈕配套使用。

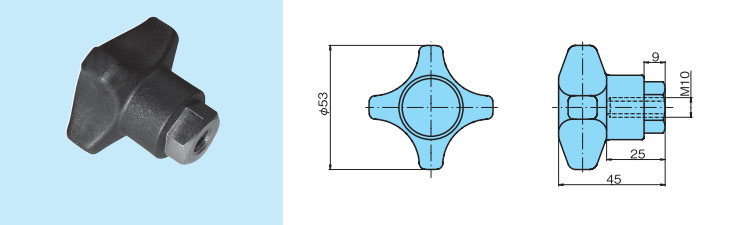

旋鈕 (HD)
單擊放大
| 型號 | 材質 | 適用可調整 支架 |
MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|
|---|---|---|---|---|---|---|---|---|
| 旋鈕部分 | 螺絲部 | |||||||
| TP-C13355T-HD | 強化聚酰胺 | 黃銅+鍍鎳 | TP-C13037T-SH TP-C13038T-SH |
MB183-54921-HD | DXF | 請咨詢 |
請咨詢 |
|

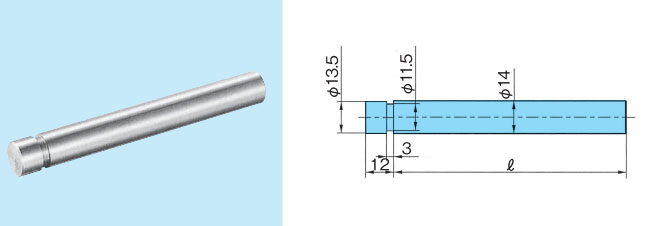

導針 (GP)
這是 TP-C13006NVT-GRC（導軌夾）的專用接腳。
單擊放大
| 型號 | 材質 | ℓ | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|---|---|---|---|---|---|---|---|
| TP-C14-100T-GP | 不鏽鋼 | 100 | MB14-100-GP | DXF | 請咨詢 |
請咨詢 |
|
| TP-C14-200T-GP | 200 | MB14-200-GP | DXF | 請咨詢 |
請咨詢 |

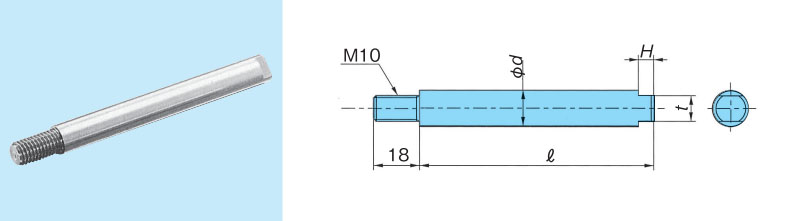

夾銷 (CP)
固定端為外螺紋。請與導軌夾和可調式支架搭配使用。
單擊放大
| 型號 | 材質 | 尺寸 | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
|||
|---|---|---|---|---|---|---|---|---|---|---|
| d | ℓ | H | t | |||||||
| TP-C12-100T-CP | 不鏽鋼 | 12 | 100 | 5 | 8 | MB12-100-CP | DXF | 請咨詢 |
請咨詢 |
|
| TP-C12-200T-CP | 12 | 200 | 5 | 8 | MB12-200-CP | DXF | 請咨詢 |
請咨詢 |
||
| TP-C14-100T-CP | 14 | 100 | 6 | 10 | MB14-100-CP | DXF | 請咨詢 |
請咨詢 |
||
| TP-C14-200T-CP | 14 | 200 | 6 | 10 | MB14-200-CP | DXF | 請咨詢 |
請咨詢 |
||
| TP-C16-100T-CP | 16 | 100 | 8 | 13 | MB16-100-CP | DXF | 請咨詢 |
請咨詢 |
||
| TP-C16-200T-CP | 16 | 200 | 8 | 13 | MB16-200-CP | DXF | 請咨詢 |
請咨詢 |
||

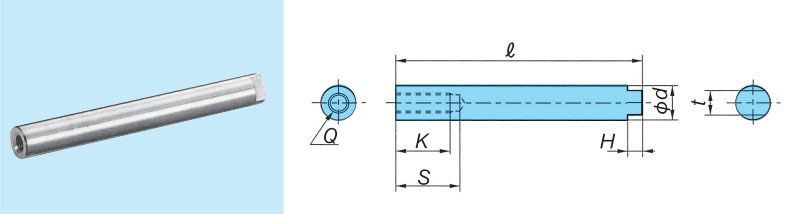

定位銷 (BP)
固定端為內螺紋。請與導軌夾和可調式支架搭配使用。
單擊放大
| 型號 | 材質 | 尺寸 | MB等價品 | DXF 圖形 數據 |
標準価格 | 交貨期 | PDF 外形圖 |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | ℓ | H | t | Q | S | K | |||||||
| TP-C12-100T-BP | 不鏽鋼 | 12 | 100 | 5 | 8 | M6 | 24 | 20 | MB12-100-BP | DXF | 請咨詢 |
請咨詢 |
|
| TP-C12-200T-BP | 12 | 200 | 5 | 8 | M6 | 24 | 20 | MB12-200-BP | DXF | 請咨詢 |
請咨詢 |
||
| TP-C14-100T-BP | 14 | 100 | 6 | 10 | M8 | 26 | 22 | MB14-100-BP | DXF | 請咨詢 |
請咨詢 |
||
| TP-C14-200T-BP | 14 | 200 | 6 | 10 | M8 | 26 | 22 | MB14-200-BP | DXF | 請咨詢 |
請咨詢 |
||
| TP-C16-100T-BP | 16 | 100 | 8 | 13 | M10 | 30 | 27 | MB16-100-BP | DXF | 請咨詢 |
請咨詢 |
||
| TP-C16-200T-BP | 16 | 200 | 8 | 13 | M10 | 30 | 27 | MB16-200-BP | DXF | 請咨詢 |
請咨詢 |
||
