軸承滾子輸送鏈條　免加油一般仕様

製品写真
  • 在套筒和滾輪之間使用具有自潤滑性能的特殊圓筒滾柱，因此滾筒部分無需額外潤滑即可使用。
  • 有EBR和EBF兩種滾子形式。
  • 請注意，最大容許張力與標準系列不同，但允許的滾輪負載相同。
  • 環境溫度：-20℃至50℃

*也請考慮使用"螺絲鎖定式接頭"，這是一種便於拆裝連接的連結鏈節。

バナー画像

產品目錄、使用說明書

結構和特性

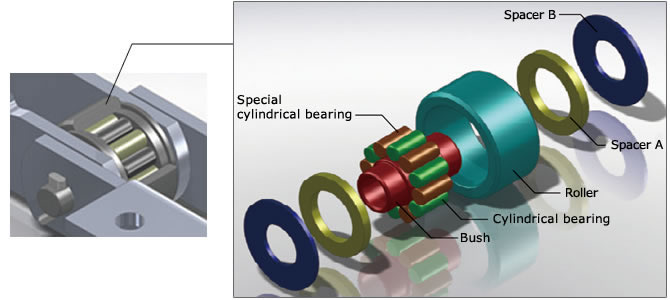

  • ·軸承滾子結構圖

    ベアリングローラ構造図

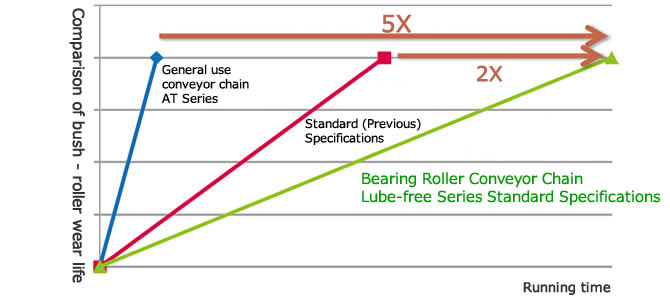

  • ·套筒與滾子間的磨損壽命比較

    ブシュ～ローラ間の摩耗寿命比較

    ※本公司實驗比 (無追加加油)

    無需額外潤滑，強度是通用AT規格輸送鏈的五倍
    耐磨壽命是標準軸承滾子輸送鏈條的兩倍

滾子形狀

EBR類型 EBF類型
ローラ形状　EBRタイプ ローラ形状　EBFタイプ

商品一覽表

※單擊查看詳細信息

*最大容許張力是根據我們的設計標準計算得出的值，即計算強度。除非另有規定，否則在選擇大型输送鏈條時應使用最大容許張力。
該數值因製造商而異，並非保證值。

※平均拉伸強度請咨詢本公司。

米製節距

尺寸 滾子
類型		 節距 滾子
外徑		 內鏈節
內寬
75mm 100mm 125mm 150mm 200mm 250mm 300mm 450mm 600mm Φmm mm
RF03 EBR RF03075EBR RF03100EBR --- --- --- --- --- --- --- 31.8 16.1
EBF RF03075EBF RF03100EBF --- --- --- --- --- --- --- 31.8
RF05 EBR --- RF05100EBR RF05125EBR RF05150EBR --- --- --- --- --- 40 22
EBF --- RF05100EBF RF05125EBF RF05150EBF --- --- --- --- --- 40
RF08 EBR --- --- RF08125EBR RF08150EBR --- --- --- --- --- 44.5 27
EBF --- --- RF08125EBF RF08150EBF --- --- --- --- --- 44.5
RF10 EBR --- RF10100EBR RF10125EBR RF10150EBR --- --- --- --- --- 50.8 30
EBF --- --- RF10125EBF RF10150EBF --- --- --- --- --- 50.8
RF12 EBR --- --- --- --- RF12200EBR RF12250EBR --- --- --- 65 37.1
EBF --- --- --- --- RF12200EBF RF12250EBF --- --- --- 65
RF17 EBR --- --- --- --- RF17200EBR RF17250EBR RF17300EBR --- --- 80 51.4
EBF --- --- --- --- RF17200EBF RF17250EBF RF17300EBF --- --- 80
RF26 EBR --- --- --- --- --- RF26250EBR RF26300EBR RF26450EBR --- 100 57.2
EBF --- --- --- --- --- RF26250EBF RF26300EBF RF26450EBF --- 100
RF36 EBR --- --- --- --- --- --- RF36300EBR RF36450EBR RF36600EBR 125 66.7
EBF --- --- --- --- --- --- RF36300EBF RF36450EBF RF36600EBF 125
※上述間距以外的部分也可制作。請咨詢。
※英制間距為特型對應品。請咨詢。 返回本頁頂部
