鏈板鏈條

產品圖片
  • 僅由板和銷構成的鋼制鏈條。
  • 主要適用於懸掛用途、平衡用途、運動傳動用途。
  • 有輕負荷用的AL型和重負荷用的BL型，尺寸和板的組合不同。
  • 也稱為平衡鏈。符合JIS標準。
  • ※使用時需要專用金屬配件和滑輪。

結構

  • -鏈板鏈條僅由鏈片和鏈銷組成。

    板通過銷子連接，承擔施加在鏈條上的張力。

    外鏈片和銷軸壓入配合，銷軸採用鉚接。內鏈片、中間板和銷軸則是鬆配合配合。

    銷軸透過板子受到剪切力，同時，當鏈條彎曲時，它會沿著內鏈片孔的內表面滑動。

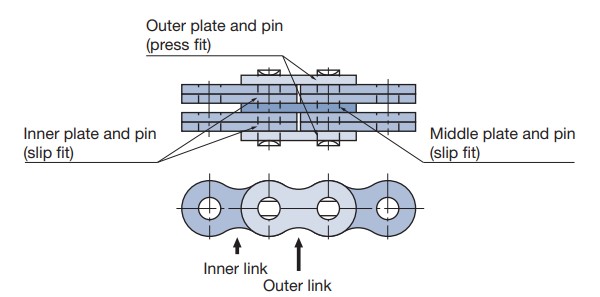

    構成図

端末

鏈板鏈條的端末可以是連結鏈節、末端鏈節或內鏈節。

端末類型

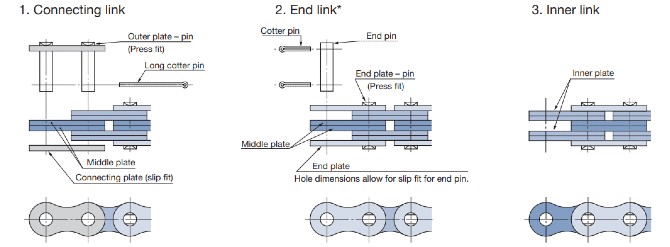

端末構成図

註)端鏈與AL8,BL8或更高尺寸的生產兼容。

金屬配件、端銷、滑輪

請在製造前檢查以下用於連接端末金屬配件、端銷和滑輪。我們也可依要求製造金屬配件和端銷。

了解詳情

AL型

主要用於輕負荷。

外鍊板的尺寸和厚度與同節距的RS滾子鏈條的外鍊板相同。

銷軸外徑也幾乎與相同節距的RS滾子鏈條銷軸相同。

板的組合如下所示。

プレートの組合せ図解

BL型

主要是負擔重用。

鍊板寬度與同節距的RS滾子鏈條的內鍊板相同，鍊板厚度與節距大一號的RS滾子鏈條相同。

銷軸外徑也與節距大一號的RS滾子鏈條的銷軸外徑大致相同。

板的組合如下所示。

プレートの組合せ図解

產品目錄、使用說明書

商品一覽表

※單擊以查看詳細資訊。

間距
mm		 拼盤
組合		 尺寸 間距
mm		 拼盤
組合		 尺寸
12.70 2×2 AL422 12.70 2×3 BL423
4×4 AL444 3×4 BL434
6×6 AL466 4×6 BL446
15.875 2×2 AL522 15.875 2×3 BL523
4×4 AL544 3×4 BL534
6×6 AL566 4×6 BL546
19.05 2×2 AL622 19.05 2×3 BL623
4×4 AL644 3×4 BL634
6×6 AL666 4×6 BL646
25.40 2×2 AL822 25.40 2×3 BL823
4×4 AL844 3×4 BL834
6×6 AL866 4×6 BL846
31.75 2×2 AL1022 31.75 2×3 BL1023
4×4 AL1044 3×4 BL1034
6×6 AL1066 4×6 BL1046
38.10 2×2 AL1222 38.10 2×3 BL1223
4×4 AL1244 3×4 BL1234
6×6 AL1266 4×6 BL1246
44.45 4×4 AL1444 44.45 2×3 BL1423
6×6 AL1466 3×4 BL1434
50.80 4×4 AL1644 4×6 BL1446
6×6 AL1666 50.80 2×3 BL1623
3×4 BL1634
4×6 BL1646
