U系列多規格電動缸
- 一種電動氣缸，可用1臺電機完全調諧多個氣缸。(大推力58.8kN以上)
- 推力6噸以上的多重系列變得緊湊，豐富了產品系列。更新為“U系列多重規格”。
- *推力 4 噸或以下的多系列是「電動缸T 系列多規格」。
- 容許推力:58.8~313kN
特性
-
·長壽命
採用高性能滾珠絲桿實現了長壽命。另一款特殊長壽命型號，尺寸與常規Multi系列相同，但絲槓運行壽命是其三倍。詳情請參閱下方的「特殊訂單」部分。
-
·快速響應
特殊型號可支持最大150mm/s的高速運行。詳細內容請參照下述“特殊形狀對應”的項目。
-
·安全
可內建推力檢測裝置用於檢測過載並防止過載。 （LPUC）
-

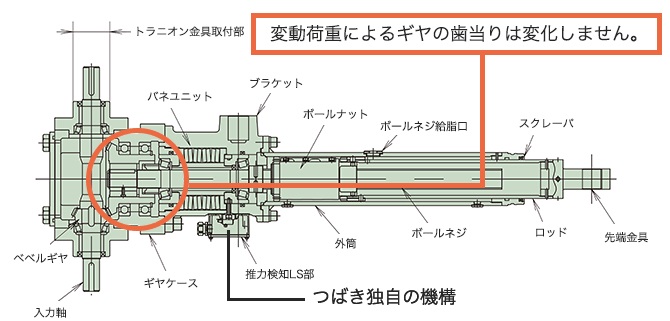

·堅固結構
將支撐負荷的動作部和減速部分離。齒輪的齒輪齒向不會因變動負荷而發生變化。
-
·多臺聯動
通過使用具有足夠強度的輸入軸，可以實現多個單元的聯動。
-
·可擺動運轉
輸入軸和耳軸部為同一軸心，可在聯動運行的同時進行擺動。
各類型 (保護裝置) 的使用和構造
-
·A款 (無過載保護裝置)
A款無過載保護裝置。
為了保護機器，我們建議使用我們的過負荷繼電器，它能夠檢測輸入側的電氣過載保護。
-
・C型（推力檢測裝置）
支架內置推力檢測彈簧單元。在停止按壓 (吸引) 或超負荷時需要電氣信號時可發揮效果。
在停止過程中，當負載側過載或行程轉移時，也會輸出電信號。
※特別是受到衝擊作用時，內置的彈簧可吸收撓性衝擊負荷。
標準型號列表
| 型號 | 容許推力kN {kgf} |
螺紋導程 (mm) |
齒輪減速比 | 總效率 (%) | 無負荷空轉 扭矩N・m {kgf・m} |
容許輸入軸 扭矩N・m {kgf・m} 註1) |
|---|---|---|---|---|---|---|
| LPUA 6000B LPUC |
58.8 {6000} |
12 | 2 | 85.5 | 10.0 {1.02} |
303 {30.9} |
| LPUA 8000B LPUC |
78.4 {8000} |
12 | 2 | 85.5 | 19.0 {2.0} |
428 {43.7} |
| LPUA 12000B LPUC |
117 {12000} |
16 | 2 | 85.5 | 20.0 {2.04} |
392 {40.0} |
| LPUA 16000B LPUC |
156 {16000} |
16 | 2 | 85.5 | 31.0 {3.16} |
530 {54.1} |
| LPUA 22000B LPUC |
215 {22000} |
24 | 2 | 85.5 | 37.0 {3.78} |
1038 {106} |
| LPUA 32000B LPUC |
313 {32000} |
20 | 2 | 85.5 | 77.0 {7.89} |
1322 {135} |
| 型號 | 每轉輸入軸 的桿移動量 (mm) |
容許推力時 桿旋轉力 N・m{kgf・m} |
相對於容許推力 所需輸入扭矩 N・m{kgf・m} 註2) |
最大容許速度 (mm/s) 註3) |
行程 (mm) |
|---|---|---|---|---|---|
| LPUA 6000B LPUC |
6 | 124 {12.7} |
75.7 {7.73} |
50 (UA) 30 (UC) |
500,1000※ |
| LPUA 8000B LPUC |
6 | 166 {17.0} |
107 {11.0} |
52 (UA) 36 (UC) |
500、1000 1500※ |
| LPUA 12000B LPUC |
8 | 333 {34.0} |
196 {20.0} |
36 (UA) 22 (UC) |
500、1000 1500※ |
| LPUA 16000B LPUC |
8 | 444 {45.3} |
265 {27.1} |
36 (UA) 24 (UC) |
500、1000 1500,2000※ |
| LPUA 22000B LPUC |
12 | 915 {67.9} |
519 {53.0} |
35 (UA) 24 (UC) |
500、1000 1500、2000 |
| LPUA 32000B LPUC |
10 | 1109 {136} |
661 {67.5} |
24 (UA) 18 (UC) |
500、1000 1500、2000 |
- 註1) 僅輸入軸的容許扭矩。(聯動運行時請確認。)
- 註2) 包含無負荷空轉扭矩的值。
- 註3) 允許的最大速度 (UA) 代表LPUA類型，(UC) 代表LPUC類型。
- ※使用超過標準行程時，請與本公司協商。
特殊對應
電動缸U 系列多規格產品提供特殊設計的版本，可實現更高的運行速度和更長的使用壽命。
快速響應
- ·所有尺寸均可實現150mm/s的高速運行。
- ·以高速運轉應對裝置的高速化。
- ·運轉部分帶有通風口。※如有需要，請告知通風設備的位置。
-
- *高速LPTC型馬達附有推力檢測裝置在高速運轉時不能用作安全裝置。此外，它也不能透過按壓來停止電機，因此請使用變頻器或類似裝置進行減速和停止。詳情請與我們聯絡。

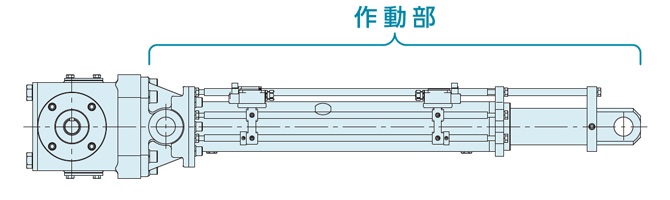

長壽命支持
- ·與以往的多系列相比，螺絲行走預期壽命為3倍，可降低生命周期成本。
- 它還支援比標準筆畫長行程。
-
- ※動作部的外觀尺寸和螺絲起子與標準品不同。詳情請咨詢本公司。
產品目錄、使用說明書
型號表示例
| LPU | A | 8000 | B | R | 5 |
| | 系列名 |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 容許推力 6000:58.8kN{6000kgf} 8000:78.4kN{8000kgf} 12000:117kN{12000kgf} 16000:156kN{16000kgf} 22000:215kN{22000kgf} 32000:313kN{32000kgf} |
｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ ｜ |
| 旋轉・伸縮關係 R、L ※請參照下圖。 |
| 公稱行程 5:500mm 10:1000mm 15:1500mm 20:2000mm |
| 類型 A：無過載保護機制 C：搭配推力檢測裝置 |
帶斜齒輪 | ||||
■椿本型號導航
類型
B:沒有過載保護的標準類型。
C：配備推力檢測裝置。
容許推力
是能夠動作的額定推力。
旋轉伸縮關係
表示輸入軸的旋轉方向與圓柱體的伸縮之間的關係。
公稱行程
動作部的行程距離。根據推力不同，制作範圍也不同。
選項符號
L:附帶行程調整外部LS2個。
J:帶防塵罩。
※關於可選型號(L行程調整外部LS,附防塵罩)請■點擊此處進行確認。
產品型號列表
※單擊形狀編號以顯示詳細信息。
返回此頁面的頂部
