Zip Chain升降機
- 附Zip Chain機構的剪式升降機
- 實現了前所未有的高速升降的劃時代升降機。

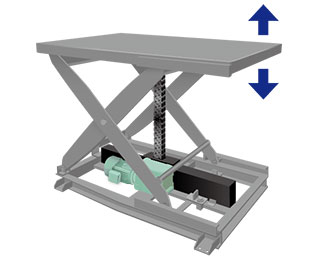

- Zip Chain升降機是一種桌面式升降機，它使用Zip Chain直接抬起桌面。
- 與油壓式相比，可實現3~10倍的高速升降。可對應高頻率運轉，最大可發揮50%的節能效果。
什麼是Zip Chain？
- 高速、高頻次運行
- 多點停止功能
- 節省空間
Zip Chain是我們公司獨家研發的一種鏈條，它由兩條鏈條像拉鍊一樣相互連接而成，形成一個可以推拉的堅固支柱。
椿本咬合式鏈條傳動裝置是一款採用這種鏈條的商用線性執行器。
與以往的空壓·液壓缸相比，具有節省空間、高速·高頻次運轉、多點停止功能、高停止精度、安裝方向自由等包括環保在內的諸多特點，廣泛用於小型執行機構到大型升降機等領域。
影片內容
Zip Chain和鏈輪嚙合
Zip Chain抬起桌面
1,000kg款
500千克7米伸縮式
特性
與其他機構的比較
| 速度 | 高頻率 | 停止精度 | 預期壽命 | |
|---|---|---|---|---|
| Zip Chain升降機 | ◎ | ◎ | ◎ | ◎ |
| 電動螺絲式升降機 | × | × | ○ | × |
| 液壓升降機 | × | × | × | × |
椿本獨有的鏈條技術帶來的卓越性能
高速油壓式的2.5倍
實現了最大升降速度100m/min的高速運行。
採用以穩定的速度將頂板直接上推的機構，可與電機的旋轉速度成比例，以一定的速度升降。也可以同時運行多臺。
Zip Chain升降機

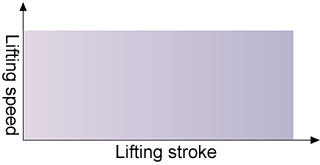

整個行程範圍內速度穩定

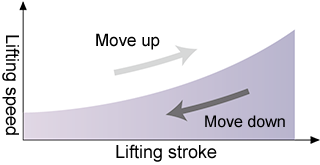

液壓升降機
因為油壓缸斜向伸縮，使頂板升降，所以速度會變化。
高頻率油壓式的4.5倍
Zip Chain升降機與液壓升降機類似，其運作頻率較高。
無需增加液壓裝置的油箱容量。
另外，油壓式或其他方式無法實現的1分鐘往返1次以上，
且可進行伴隨多點停止的連續運行。

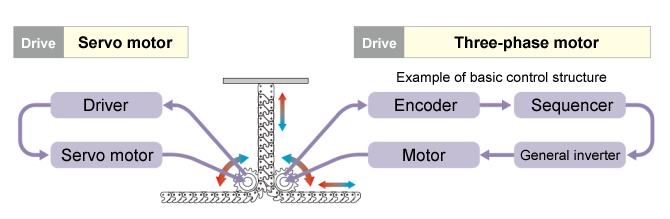

停止精度油壓式中途停止睏難
Zip Chain升降機的簡單控製配置使其能夠輕鬆實現多點停止和多級定位。
預期壽命油壓式的10倍以上
Zip Chain升降機採用直接向上推頂板的機構，因此鉸鍊和滾輪的負載較小，使用壽命可達一百萬次以上。
規格
- ·允許裝載質量:1,000kg/50kg
- ·行程:1,000mm/1,600mm/300mm/500mm
- ·驅動部:帶三相電機/帶伺服電機
- ·受電弓段數:1段/2段
產品目錄、使用說明書
型號顯示
| ZSL | 1000 | L | 10 | G | 1 | - | T6 |
| ｜ ｜ Zip Chain升降機 |
| 容許裝載質量 1000:1000kg 0050:50kg |
| 速度 S:~6m/min L:6~12m/min M:12~m/min |
| 行程 10:1000mm 16:1600mm 03:300mm 05:500mm |
| 驅動部 G:附三相電機 K:附伺服電機 |
| 內褲層數 1:1層 2:2層 |
| 可選 詳情請參照以下內容 |
|
產品型號導航
容許裝載質量
裝載物的容許質量。
速度
表示升降速度的記號。
各機型的速度值請參照詳細信息。
行程
是可以升降的距離。
驅動部
G:附帶三相電機。
K:附帶伺服電機。
潘塔級數
1:1層設計。
2:2層設計。
選項符號
J:開口部分安裝防塵罩的規格。
T6、T8:工作臺上面設有固定用的底座和攻絲孔。
(T6:6個水龍頭，T8:8個水龍頭)
V:電源電壓加倍。
E:電機後部安裝旋轉編碼器。
產品型號一覽 【標準規格】
※單擊形狀編號以顯示詳細信息。
| 容許裝載質量 kg |
行程 mm |
驅動部 | 速度 | ||
|---|---|---|---|---|---|
| 12～m/min | 6～12m/min | ～6m/min | |||
| 1000 | 1000 | G (帶三相電機) | --- | ZSL1000L10G1 | ZSL1000S10G1 |
| 1600 | --- | ZSL1000L16G2 | ZSL1000S16G2 | ||
| 50 | 300 | --- | --- | ZSL0050S03G1 | |
| 500 | --- | --- | ZSL0050S05G2 | ||
| 1000 | 1000 | K (附帶伺服電機) | ZSL1000M10K1 | --- | --- |
| 1600 | ZSL1000M16K2 | --- | --- | ||
| 50 | 300 | ZSL0050M03K1 | --- | --- | |
| 500 | ZSL0050M05K2 | --- | --- | ||
選項

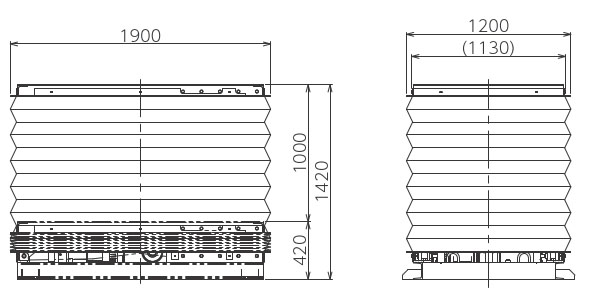

四周防塵罩 [選項符號:J]
- 一個全週波紋管，可防止Zip Chain升降機本體被夾住。
※分割型也可以用特殊形狀應對，請咨詢。
| 行程1000mm約重:35kg | 行程1600mm約重:40kg |
|---|---|
|
|
|

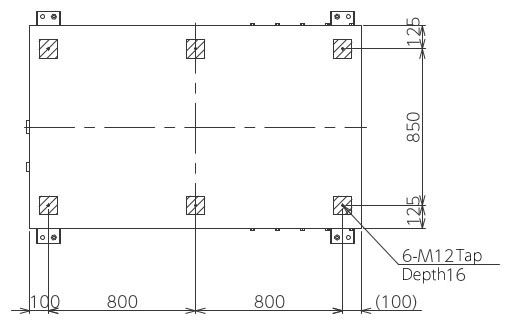

Tap座[選項符號:T6,T8]
·在工作臺的上面設置固定用的座和絲錐。
| 水龍頭6:T6 | 8個水龍頭:T8 | 接頭部件細節圖:T8 |
|---|---|---|
|
|
|
 |
電機電壓400V級 [選項符號:V]
·將驅動用電機的電壓變更為400V級。
對應尺寸:ZSL1000 □□□ G、ZSL1000M□□ K、ZSL0050S□□ G
帶旋轉編碼器 [選項符號:E]
·在帶三相電機的電機反負荷側軸端安裝旋轉編碼器，可輸出電機的旋轉信號。
支持尺寸:ZSL1000 □□□ G □
特性
・可控性
可以從減速機中提取出開集電極輸出訊號，從而實現各種操作。
·袖珍的
馬達軸和旋轉編碼器之間無需透過聯軸器連接。
・降低成本
與傳統的獨立安裝方式相比，無需聯軸器、底板或調平工作。
旋轉編碼器規格
| 電源電壓 | DC4.5～30V |
|---|---|
| 脈衝數 | 100 |
| 輸出形式 | 開路集電極輸出 (NPN型) 6條 AB90°相位差信號+Z原點信號 |
| 輸出電路 |
|
| 消耗電流 | 30mA以下 |
| 輸出電壓 | 0.5V 或更低（最大電流吸收） |
| 最大電流吸收 | 40mA MAX |
| 信號上升 下降時間 |
1μs以下 |
| 最大響應頻率 | 240kHz |
| 輸出電路壓力 | 50V MAX |
| 電纜長度 | 附0.5m連接器 (廣瀨電機 (株) 制DF3-6S-2C) |
| 振動 | 4.9m/s 2 {0.5G}以下 (20~50Hz) |
結構、尺寸 (旋轉編碼器安裝部)
單擊放大
接線表
| 管腳No. | 顏色 | 連接 |
|---|---|---|
| 1 | 紅色 | 電源 |
| 2 | 黑色 | 0V公用 |
| 3 | 藍色 | 信號A |
| 4 | 白色 | 信號B |
| 5 | 黃色 | 信號Z |
| 6 | 黑色 | 屏蔽 |
單獨銷售選項

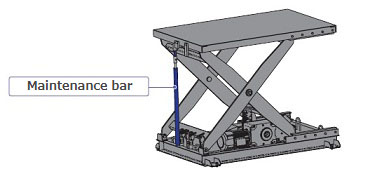

維護條
·保養・檢查時，必須將身體或身體的一部分放入桌面框架下的空間時，
作為安全對策，請務必使用保養桿。
·ZSL0050系列包括維護欄，而ZSL1000系列不包括。
購買ZSL1000系列時，請同時購買可選ZSL1000用保養棒。
·保養桿以行程1000mm時使用為標準。使用不同行程時，請與我們聯係。
| 型號 | 適用機型 | 建議售價 | 交貨期 |
|---|---|---|---|
| ZSL1000MB10 | ZSL1000～ | 請咨詢 | 請咨詢 |
特殊規格產品

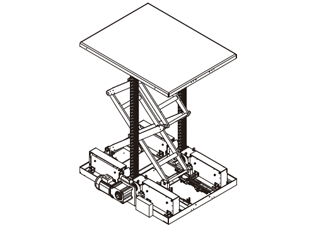

400kg 2段喇叭型
外部馬達規格：
雙Zip Chain鏈
2,000kg 1段喇叭型
外部馬達規格：
四Zip Chain

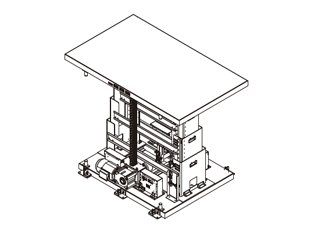

300kg 3段伸縮式
外部馬達規格：
雙Zip Chain鏈

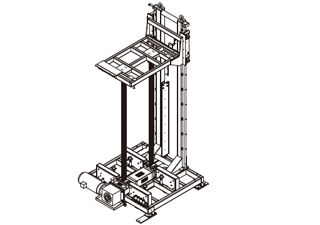

650kg柱型
外部馬達規格：
雙Zip Chain鏈
