蝸輪驅動SW/SWM、SWJ/SWJM 系列
- 採用以軸上、法蘭安裝為基本的專用外殼，為簡化裝置做贡獻。
- 輸出軸既有實心的也有空心的，還有動力鎖錐形套筒軸。
- 為減少裝配工時做贡獻。
特性
-
・性能、效率與成本的高度平衡
採用一般蝸輪，這是一款高度平衡的蝸桿，它利用多年的技術，最大限度地提高齒面傳動能力，從而在性能、效率和成本方面實現了高度平衡。
-
·高效節能
為了進行重視效率的良好滑動傳遞，追求最佳齒面形狀，嚙合損失少，實現了高效率。
-
·油封壽命延長採用自主開發的新型油封構造
新的油封結構在油封內部加入了過濾器，可防止磨損粉進入油封，從而延長油封的使用壽命。
-
·抗剝離靜電粉末噴塗 (※SWJ42以下產品)
使用了不使用稀釋劑的環氧聚酯類塗料，非常環保。
提高了塗料的密著性，耐劃傷和塗裝膜的剝離，因此可以降低異物混入的風險。
- 軸心和法蘭安裝設計有助於簡化設備。
·備有小型~中型尺寸 (心間25~200) 。
·SWJ系列採用安裝方向自由的專用機箱。
產品規格
SW系列
| 蝸輪類型 | 一般蝸輪 | |
|---|---|---|
| 尺寸 | 小型到中型 | |
| 心間 80mm～200mm | ||
| 減速比 | 一級減速 | 1/10～1/60 |
| 高減速 | 1/100～1/3600 | |
| 轉矩 | 300～5300 N・m | |
SWJ系列
| 蝸輪類型 | 一般蝸輪 | |
|---|---|---|
| 尺寸 | 小型 | |
| 心間 25mm～70mm | ||
| 減速比 | 一級減速 | 1/10～1/60 |
| 高減速 | 1/100～1/3600 | |
| 轉矩 | 12～300 N・m | |

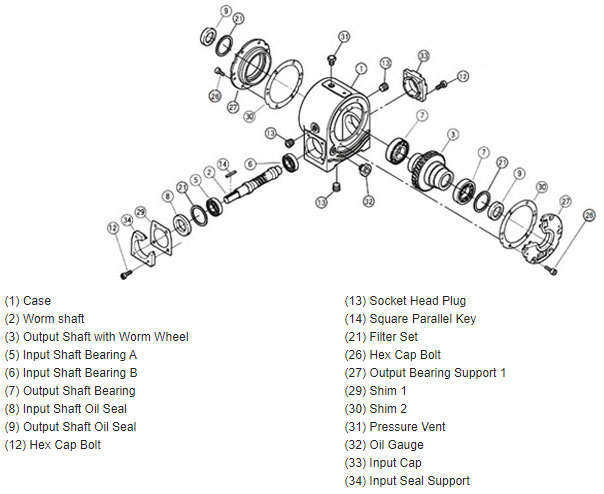

結構 (SW80~200)
SW80～200
本圖是典型的例子。
產品目錄、使用說明書
請選擇電機操作。
請選擇電機操作。
型號表示例
| ・一級減速 | |||||||
| 無電機 | SWJ | 50 | E | 40 | LF | ||
| 帶馬達 | SWJM | 50 | E | 60 | DF | 040 | SB |
| SWJMR | 50 | E | 15 | DF | 075 | B | |
・高減速 |
|||||||
| 無電機 | SW | 100 | B | 1200 | R-LF | ||
| 帶馬達 | SWM | 150 | B | 3000 | L-RF | 040 | SB |
| SWMR | 150 | B | 300 | L-RF | 221 | B | |
| | 系列 |
| 尺寸 |
｜ 安裝方向 |
| 減速比 |
| 軸配置 |
| 電機容量 |
| 使用電機 |
|
| 25 ～ 200 |
說明圖 一級減速 高減速 |
10：1/10 ～ 3600：1/3600 |
說明圖 一級減速 高減速 |
010：0.1kW ～ 550：5.5kW |
請參照下表 |
| 系列 | 符號說明 |
|---|---|
| SWJM, SWM | S:標準電機安裝發貨 SB:標準制動器電機安裝發貨 SX:供給電機安裝發貨 Y:電機自行安裝 |
| SWJMR, SWMR | 無標記:標準電機安裝發貨 B:標準制動器電機安裝發貨 |
■椿本型號導航
系列
EWJ、EW:以腳架安裝為基礎的款式。70尺寸以下為EWJ系列80尺寸以上為EW系列。
SWJ、SW:以法蘭安裝、軸上安裝為基本類型。70碼以下為SWJ系列，80碼以上為SW系列。
EWJM (R)、EWM (R) :在EWJ、EW系列上安裝電機的型號。
SWJM (R)、SWM (R) :SWJ、SW系列中安裝有電機的型號。
尺寸
表示減速機的大小。
安裝方向
E或T:輸入軸位於輸出軸之上的類型。
減速比1/60以下的EWJ・EWJM・SWJ・SWJM系列為E,
其他場合為T。
B:輸入軸低於輸出軸的類型。
V:輸出軸為垂直方向的類型。
詳細內容請參照商品目錄。
減速比
表示減速比。
1/60或以下為一級減速，1/100或以上為二級減速。
軸配置
表示安裝面與輸入軸、輸出軸的關係。
詳細內容請參照商品目錄。
電動機容量
表示帶馬達時的馬達容量。
電機操作
無S或標記:標準電機由本公司安裝發貨。
SB, B:附帶標準制動器的電機由本公司安裝發貨。
SX:客戶提供的電機由本公司安裝後發貨。
Y:附帶電機法蘭型，可由客戶自行安裝電機。
選項符號
Z：此馬達相容於變頻器驅動。
W:支持室外安裝。
V:電源的電壓及頻率為400/400/440V、50/60/60Hz。
V1:電源的電壓及頻率為380V、50Hz。
V2:電源的電壓及頻率為380V、60Hz。
V3:電源的電壓及頻率為415V、50Hz。
V4:電源的電壓及頻率為460V、60Hz。
N:CE規格。
N2:符合UL規格。
*N3:CCC規格。
H:附帶鋁制接線盒。
Q:可以手動釋放制動器。
M:可從電機風扇側進行手動旋轉操作。
輔助符號
·端子箱位置
從馬達側看，將端子箱移到逆時針旋轉的位置。
P1:90°轉動 P2:180°轉動 P3:270°轉動
·端子箱口出口方向
朝著端子箱看，將出口移動到順時針旋轉的位置。
·電機容量0.75kW以下時
D1:90°轉動 D2:180°轉動 D3:270°轉動
·電機容量1.5kW以上時
E1:90°轉動 E2:180°轉動 E3:270°轉動
商品一覽表
| 減速比 | 輸出軸 | E款 |
|---|---|---|
| 1/10 | 空心 | SWJM35E10DF020 |
| 1/15 | 空心 | SWJM35E15DF020 |
| 1/20 | 空心 | SWJM35E20DF020 |
| 1/25 | 空心 | SWJM35E25DF020 |
| 減速比 | 輸出軸 | E款 |
|---|---|---|
| 1/10 | 空心 | SWJM42E10DF040 |
| 1/15 | 空心 | SWJM42E15DF040 |
| 1/20 | 空心 | SWJM42E20DF040 |
| 1/25 | 空心 | SWJM42E25DF040 |
| 1/30 | 空心 | SWJM42E30DF020 |
| 1/40 | 空心 | SWJM42E40DF020 |
| 1/50 | 空心 | SWJM42E50DF020 |
| 1/60 | 空心 | SWJM42E60DF020 |
| 減速比 | 輸出軸 | E款 |
|---|---|---|
| 1/10 | 空心 | SWJMR50E10DF075
SWJM50E10DF075 |
| 1/15 | 空心 | SWJMR50E15DF075
SWJM50E15DF075 |
| 1/20 | 空心 | SWJM50E20DF040 |
| 1/25 | 空心 | SWJM50E25DF040 |
| 1/30 | 空心 | SWJM50E30DF040 |
| 1/40 | 空心 | SWJM50E40DF040 |
| 1/50 | 空心 | SWJM50E50DF040 |
| 1/60 | 空心 | SWJM50E60DF040 |
| 減速比 | 輸出軸 | E款 |
|---|---|---|
| 1/10 | 空心 | SWJMR63E10DF151
SWJM63E10DF150 |
| 1/15 | 空心 | SWJMR63E15DF151
SWJM63E15DF150 |
| 1/20 | 空心 | SWJMR63E20DF075
SWJM63E20DF075 |
| 1/25 | 空心 | SWJMR63E25DF075
SWJM63E25DF075 |
| 1/30 | 空心 | SWJMR63E30DF075
SWJM63E30DF075 |
| 1/40 | 空心 | SWJMR63E40DF075
SWJM63E40DF075 |
| 1/50 | 空心 | SWJMR63E50DF075
SWJM63E50DF075 |
| 1/60 | 空心 | SWJMR63E60DF075
SWJM63E60DF075 |
