WT1900系列塑膠模組鏈條的鏈輪
- WT1900系列塑膠模組鏈條的鏈輪
-
用途
是將馬達的動力傳給鏈條的商品。
請安裝在傳送帶的驅動軸上使用。
-

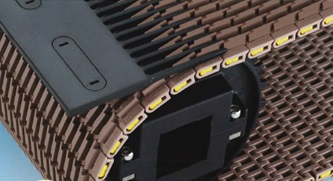

使用圖像
單擊放大
單擊放大
WT1900系列塑膠模組鏈條的鏈輪列表
| 類型 | 分割型 | |
|---|---|---|
| 用途 | - | |
| 型號 | WT-SW1900-25T40S | WT-SW1900-25T60S |
| 適用鏈條格式 | WT1907-K | |
| 適用鏈節距（mm） | 19.05 | |
| 適用鏈輪格式 | - | |
| 適用導向法蘭 | - | |
| 應用輪轂 | - | |
| 形狀 |  |
|
| 本體材質 | 強化聚酰胺 | |
| 材質等級 | - | |
| 機身外觀顏色 | 黑色 | |
| 旋鈕外觀顏色 | - | |
| 軸承材質 | - | |
| 密封圈材質 | - | |
| 結構 | - | |
| 碟形螺釘 | - | |
| 螺栓螺母材質 | 不鏽鋼 | |
| 齒數 | 25 | |
| 作用歯數 | - | |
| 軸孔形狀 | 方形 | |
| 軸孔尺寸mm | □40 | □60 |
| 底孔（mm） | - | |
| 最大軸孔直徑mm | - | |
| 寬度mm | - | |
| 長度mm | - | |
| 鏈條橫向彎曲半徑R mm | - | |
| 類型 | 一體式 | |||
|---|---|---|---|---|
| 用途 | - | |||
| 型號 | WT-S1900-17T | WT-S1900-21T | WT-S1900-24T | WT-S1900-25T |
| 適用鏈條格式 | WT1907-K | |||
| 適用鏈節距（mm） | 19.05 | |||
| 適用鏈輪格式 | - | |||
| 適用導向法蘭 | - | |||
| 應用輪轂 | - | |||
| 形狀 |  |
|||
| 本體材質 | 超高分子量聚乙烯 | |||
| 材質等級 | - | |||
| 機身外觀顏色 | 綠色 | |||
| 旋鈕外觀顏色 | - | |||
| 軸承材質 | - | |||
| 密封圈材質 | - | |||
| 結構 | - | |||
| 碟形螺釘 | - | |||
| 螺栓螺母材質 | - | |||
| 齒數 | 17 | 21 | 24 | 25 |
| 作用歯數 | - | |||
| 軸孔形狀 | 可根據您的要求進行制作討論 。 |
|||
| 軸孔尺寸mm | 可根據您的要求進行制作討論 。 |
|||
| 底孔（mm） | Φ20 | |||
| 最大軸孔直徑mm | - | |||
| 寬度mm | - | |||
| 長度mm | - | |||
| 鏈條橫向彎曲半徑R mm | - | |||
型號表示例
| WT | - | SW | 1900 | - | 25T | 40 | S |
| | 形式 |
｜ ｜ ｜ ｜ |
| 系列 1900:WT1900系列 |
| 齒數 25T:25 |
| 軸孔尺寸 40:Φ40mm |
| 軸孔形狀 無標記:圓形 S:方形 |
||
| 鏈輪形狀 SW:分割型 S:一體型 (削加工類型) |
|||||||
