套色
- 頂板鏈條惰輪和鏈輪的安裝環
- 非常適合防止因頂板鏈條和鏈輪工作溫度變化或鏈條擺動 而引起的橫向軸向滑移。
-
用途
非常適合用於定位和固定塑膠模組鏈條和頂板鏈條的惰輪和鏈輪。
註)不能用於機械裝置等的定位、軸承等的固定，請註意。
-
使用圖像
■塑膠頂板鏈條的鏈輪
單擊放大
單擊放大
■惰輪
單擊放大
單擊放大
特性
- ·在各種庫存品中，在設計傳送帶時可以對應的商品很充實。
- ·因為是樹脂制的，所以比金屬制的輕。

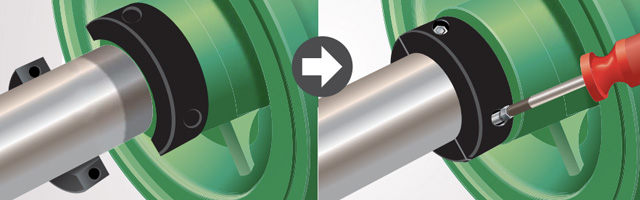

- ·分割型設計，無需拆卸傳送帶和傳動軸，安裝拆卸簡單。
套色列表
※單擊形狀編號以顯示詳細信息。點擊放大圖像。
空轉鏈輪型號應用集顏色
| 軸孔形狀 | 型號 | 軸孔尺寸 d mm |
應用空閒鏈輪 | |
|---|---|---|---|---|

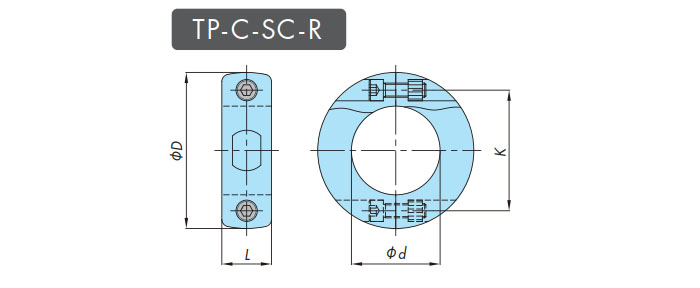

圓形
|
 |
TP-C-SC-R20M | Φ20 | - |
 |
TP-C-SC-R25M | Φ25 | 頂板鏈條惰輪 | |
| TPUMF1200T-25-IW, TP-IW1221-25-RY, TP-IW1223-25-RY, TP-IW1225-25-RY | ||||
 |
TP-C-SC-R30M | Φ30 | 頂板鏈條惰輪 | |
| TP-C12120T-IW, TP-C12404T-IW, TP-C12737T-IW, TP-IW50UNS10-30, TP-IW1221-30-RY, TP-IW1223-30-RY, TP-IW1225-30-RY | ||||
| 塑膠模組鏈條惰輪 | ||||
| WT-SW1500-24T30-IW, WT-SW1500-32T30-IW, WT-SW2250-16T30IW-M, WT-SW2250-18T30IW-M | ||||
 |
TP-C-SC-R35M | Φ35 | 頂板鏈條惰輪 | |
| TP-C121646T-IW, TP-IW1221-35-RY, TP-IW1223-35-RY, TP-IW1225-35-RY | ||||
| 塑膠模組鏈條惰輪 | ||||
| WT-SW1500-24T35-IW, WT-SW1500-32T35-IW | ||||
 |
TP-C-SC-R40M | Φ40 | 頂板鏈條惰輪 | |
| TP-C12122T-IW, TP-IW50UNS10-40, TP-IW1221-40-RY, TP-IW1223-40-RY, TP-IW1225-40-RY | ||||
| 塑膠模組鏈條惰輪 | ||||
| WT-SW1500-24T40-IW, WT-SW1500-32T40-IW, WT-SW2250-16T40IW-M, WT-SW2250-18T40IW-M | ||||
| 軸孔形狀 | 型號 | 軸孔尺寸 d mm |
應用空閒鏈輪 | |
|---|---|---|---|---|

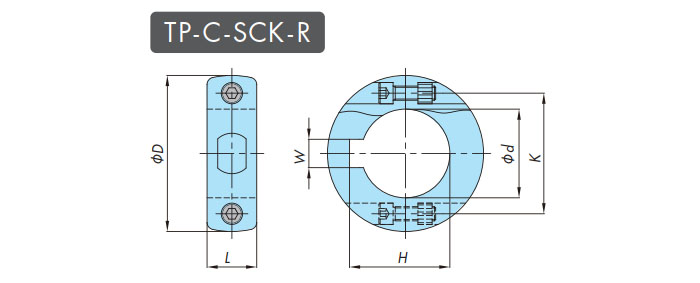

圓鍵
|
 |
TP-C-SCK-R25M | Φ25 | 頂板鏈條鏈輪 |
| TPUMF1200T-25, TP-C12053NT-SPR, TP-C12057NT-SPR, TP-C12061NT-SPR, TP-C12065NT-SPR, TP-C12069NT-SPR, TP-C12073NT-SPR, TP-C12099NT-SPR, TP-C12104NT-SPR, TP-C12109NT-SPR, TP-C12400T-SPR, TP-C12721T-SPR, TP-C213961T-SPR, TTP-21T25, TTP-23T25, TTP-25T25, TTUP-12T25 | ||||
| 塑膠模組鏈條 | ||||
| BT8-12T-25, BT8-18T-25, BTO8-12T25, WT-N0700-24T25, WT-SW1500-24T25, WT-SW2500-16T25, WT-SW2500-18T25, WT-SW2500-21T25 | ||||
 |
TP-C-SCK-R30M | Φ30 | 頂板鏈條鏈輪 | |
| TP-C12054NT-SPR, TP-C12058NT-SPR, TP-C12062NT-SPR, TP-C12066NT-SPR, TP-C12070NT-SPR, TP-C12074NT-SPR, TP-C12100NT-SPR, TP-C12105NT-SPR, TP-C12110NT-SPR, TP-C12115T-SPR, TP-C12711T-SPR, TP-C213959T-SPR, TP-SW30UT-15T30, TTP-21T30, TTP-23T30, TTP-25T30, TTUP-12T30 | ||||
| 塑膠模組鏈條 | ||||
| BTC4-24T30, BTO8-12T30, BTO8-18T30, (WT-N0700-24T30), (WT-N2700-12T30), WT-SW1500-24T30, WT-SW2250-16T30, WT-SW2500-16T30, WT-SW2500-18T30, WT-SW2500-21T30, WT-SW2510-18T30 | ||||
 |
TP-C-SCK-R35M | Φ35 | 頂板鏈條鏈輪 | |
| TP-C12067NT-SPR, TP-C12075NT-SPR, TP-C12101NT-SPR, TP-C12106NT-SPR, TP-C12111NT-SPR, TP-C12401T-SPR, TTP-21T35, TTP-23T35, TTP-25T35, TTUP-12T35, TP-C12071NT-SPR, TP-C12055NT-SPR, TP-C12059NT-SPR, TP-C12063NT-SPR | ||||
| 塑膠模組鏈條 | ||||
| WT-SW1500-24T35, WT-SW2500-16T35, WT-SW2500-18T35, WT-SW2500-21T35 | ||||
 |
TP-C-SCK-R40M | Φ40 | 頂板鏈條鏈輪 | |
| TP-C12056NT-SPR, TP-C12060NT-SPR, TP-C12064NT-SPR, TP-C12068NT-SPR, TP-C12072NT-SPR, TP-C12076NT-SPR, TP-C12102NT-SPR, TP-C12107NT-SPR, TP-C12112NT-SPR, TP-C12117T-SPR, TP-C12295T-SPR, TP-C12402T-SPR, TTP-21T40, TTP-23T40, TTP-25T40, TTUP-12T40 | ||||
| 塑膠模組鏈條 | ||||
| WT-N2520-18T40, BTO8-18T40, WT-N2700-12T40, WT-SW1500-24T40, WT-SW2250-16T40, WT-SW2500-16T40, WT-SW2500-18T40, WT-SW2500-21T40, WT-SW2510-18T40 | ||||
| 軸孔形狀 | 型號 | 軸孔尺寸 d mm |
應用空閒鏈輪 | |
|---|---|---|---|---|
方形
|
 |
TP-C-SC-S40M | □40 | 塑膠模組鏈條 |
| BT6-24T-40S, BT8-18T-40S, (WT-N2520-18T40S), (WT-N2700-12T40S), (WT-N2700-18T40S), (WT-N3100-16T40S), (WT-N3100-18T40S), (WT-SW1500-24T40S), WT-SW1500-32T40S, WT-SW1500-33T40S, WT-SW1900-25T40S, WT-SW2250-16T40S, (WT-SW2510-18T40S), WT-SW2700-28T40S | ||||
 |
TP-C-SC-S60M | □60 | 塑膠模組鏈條 | |
| (BT16-16T-60S), (WT-N2520-18T60S), (WT-N2700-18T60S), (WT-N3100-16T60S), (WT-N3100-18T60S), (WT-SW1500-32T60S), (WT-SW1900-25T60S), WT-SW2700-28T60S | ||||
·對於帶有()的型號，因套管外徑大於輪轂直徑，請確認與托架及鏈輪周邊的導軌等傳送帶結構物的幹擾。
·本項中未登載的托架及鏈輪，因套色會幹擾鏈條而無法使用。
型號表示例
| TP-C | - | SC | K | - | R | 30M |
| ｜ 頂板鏈條 成分 |
| 套色 |
| 鍵槽 K:有鍵槽 無符號:無鍵槽 |
| 軸孔形狀 R:圓孔 S:方孔 |
| 軸孔尺寸 30M:30mm |
||
