塑膠模組鏈條
WT151 0系列
橡膠類型誕生了！
最適合替換皮帶輸送機
防止搬運物滑落，確保可靠的斜坡運輸！
通過雙色成形 (異材質一體成形) 在運送面上安裝了人字呢形狀的橡膠。
輸送面具有高摩擦力，可防止搬運物滑落，適用於傾斜輸送。
此外，除了塑膠模組鏈條具有「易於維護」和「可靠驅動」等特點外，WT151 0 系列還具有「鏈條寬度可以以 50 mm為增量進行調整」和「可以採用壓尺對接佈局」等特點，使其成為替代皮帶輸送機的理想選擇。

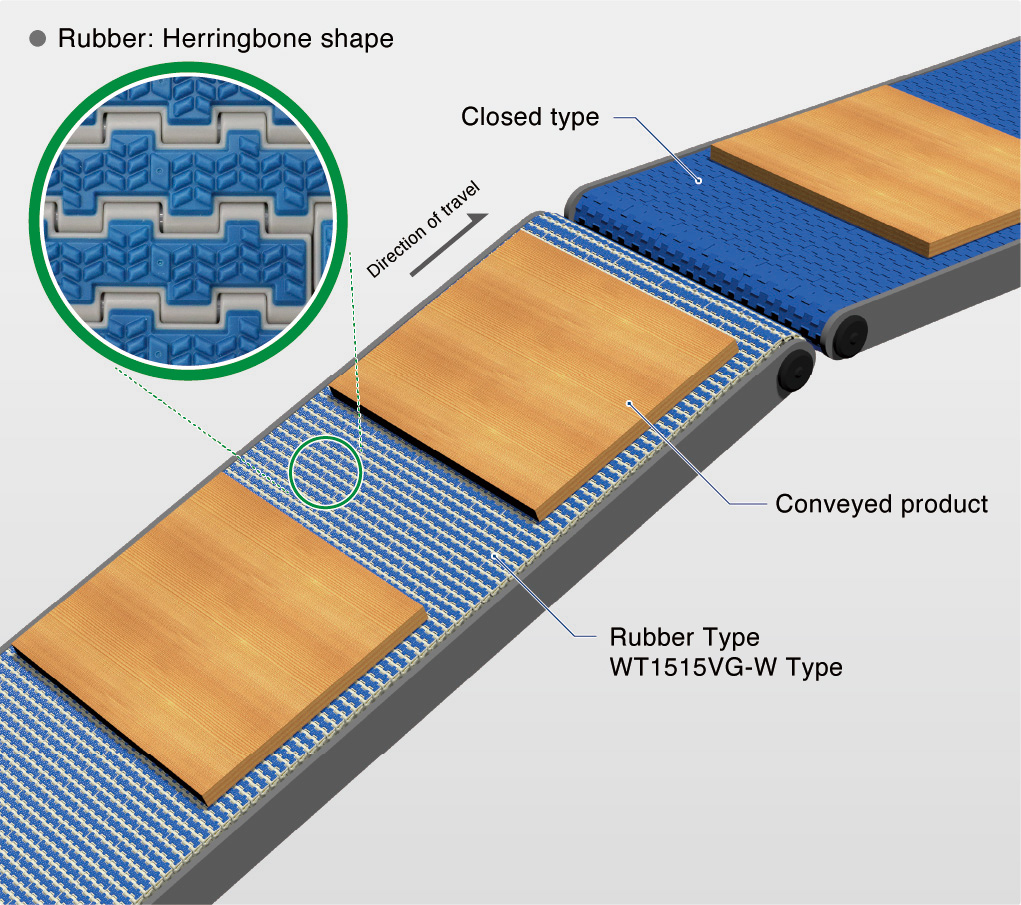

人字形
WT151 5VG-W型橡膠塑膠模組鏈條的特點
特性3
- 註)最大傾斜角度以無潤滑為基準。根據交貨條件、規格有所不同。
【最大傾斜角度:20度】 使用輸送面的橡膠，高摩擦時不易滑落
通過在鏈條的運送面上雙色成型人字形橡膠，運送物不易滑落，可進行傾斜運送。
註) 最大傾斜角度為無潤滑時的標準。根據搬運物條件、規格有所不同。

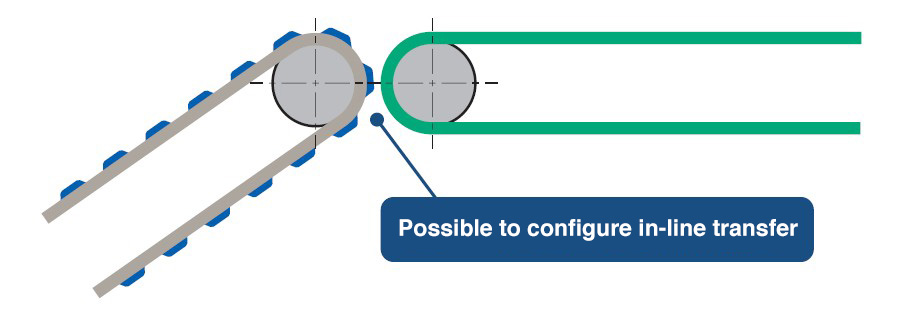

可順利地傳遞到下一道工序
與 WTM2535G-M（磁力型）和 WT151 5F-W（翼板型）相比，WT151 5VG-W（橡膠型）可以透過對接在一起而無需在它們之間放置轉移板來使用，從而使搬運物能夠平穩地轉移到下一個工序。
橡膠類型WT1515VG-W型
磁鐵型WTM2535G-M型
翼板型WT1515F-W型
易於維護，可局部修復
鏈寬50mm、100mm採用插頭一體的狹縫銷方式。保養容易，部分可以修補。
- 註)1.支持傳統的主機銷軸+插頭固定方式。
- 2.鏈條寬度150mm以上為本體銷軸+插頭固定方式。
狹縫銷係統
主體銷+插頭固定方式
傾斜搬運的推薦產品
關於下面沒有記載的橡膠類型，請向本公司咨詢。
| WT1510系列 | WT2510系列 | WT2530系列 | BT8系列 | ||
|---|---|---|---|---|---|
| WT1515VG-W型 | WT1515F-W型 | WT2515F-W型 | WTM2535G-M型 | BTM8H-M型 | |
| 橡膠類型 | 翼板型 | 翼板型 | 磁力低磁力型 | 磁鐵強磁力型 | |
|
|
|
|
|
|
| 規格 | 鏈節距：15mm 鏈條寬度：50mm（以50mm為增量） |
鏈節距：25.4mm 鏈條寬度：85mm（以85mm為增量） |
鏈節距：25.4mm 鏈條寬度：82.6mm |
鏈節距：25.4mm 鏈條寬度：82.6mm |
|
| 對應材質 | 標準（G）規範 低摩擦・耐磨損（LFG） |
低摩擦・耐磨損（CB）規格 高溫（HTW）規格 |
普通 (G) 樣式 普通 (B) 樣式 |
||
| 推薦行業 |
 |
|
|
||
| 應用實例 |
|
|
|
|
|
| 產品詳情 | 產品詳情 | 產品詳情 | 產品詳情 | 產品詳情 | |
塑膠模組鏈條WT151 5VG-W 型
橡膠型推薦行業/應用範例
用途
■用途
以下是本公司推薦的行業。
依據輸送能力（輸送速度）、搬運物（重量、形狀）、環境、應用等因素，可能無法使用本產品。
請將其用作選擇時的參考。
如有未記載的用途、條件，請咨詢本公司。
建議的行業/搬運物尺寸 (●:建議○:可用△:取決於搬運物條件)
| 搬運尺寸 (重量) |
行業 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 制罐 | 飲料 | 輪胎 | 機械零件關聯 | 物流 | 藥品 | 面包、食品 | 二次電池 | 半導體・ 太陽能電池板相關 |
|
| 大 | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 中 | ○ | ○ | △ | ○ | ○ | ○ | ○ | ○* | ○ |
| 小 | ● | ● | △ | ● | ● | ● | ● | ●* | ● |
用途
- ■瓦楞紙板的切割搬運
- ■行李箱搬運

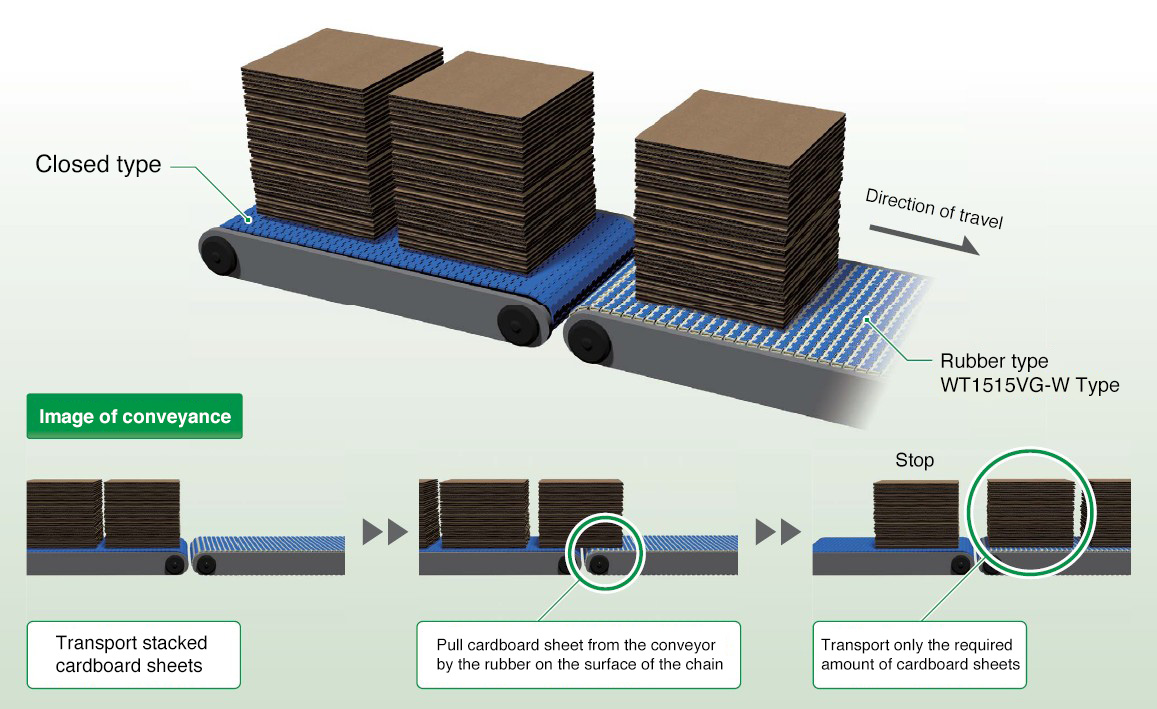

紙箱行業
切割瓦楞紙板

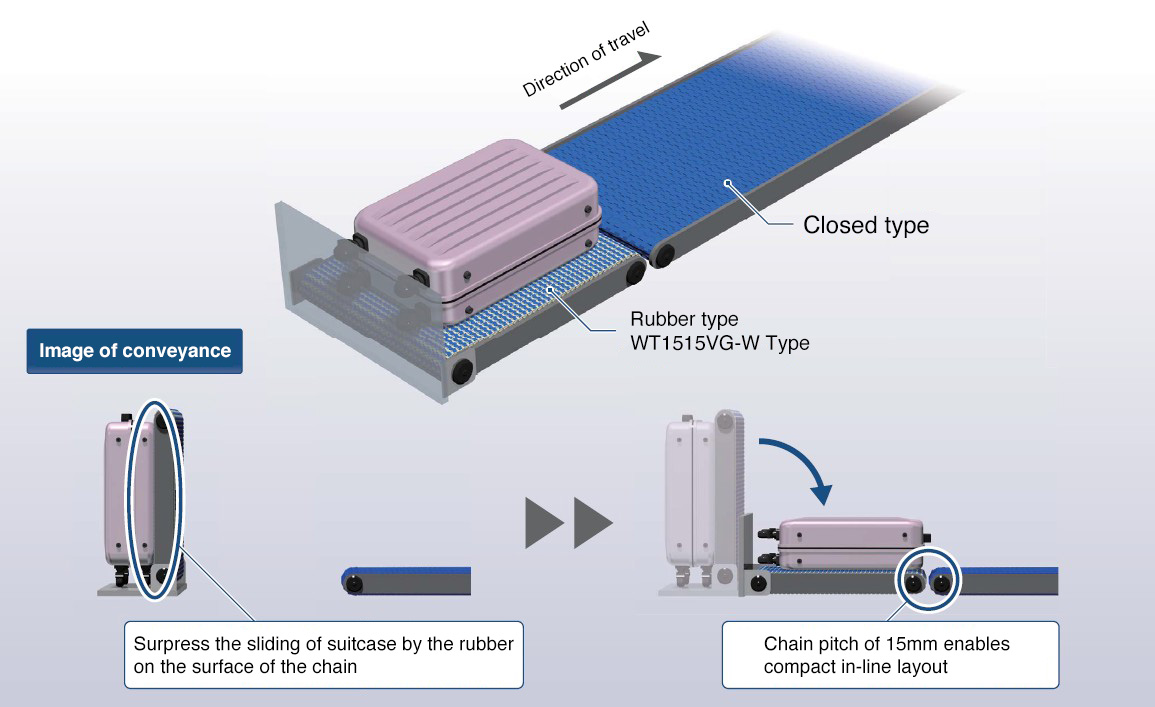

物流行業
行李箱搬運
