本公司使用的鏈輪材料主要如下表所示。

目錄上登載的產品中沒有下表所列產品的產品，將通過報價、按訂單生產進行制作。請咨詢。

鏈輪各部分的名稱如下。

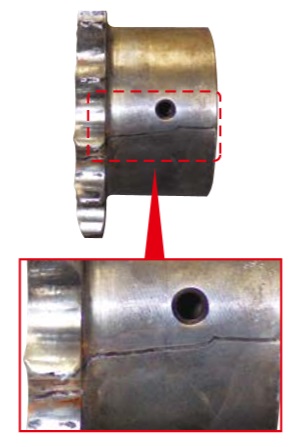

輪轂厚度影響鏈輪強度，否則會導衹開裂或損壞。

根據鏈條的使用條件，為了不損壞鏈輪，應充分考慮強度，設計輪轂直徑、軸孔直徑。

我們也提供TOUGH TOOTH鏈輪，建議強力鏈條使用，可在不改變尺寸的情況下提高輪轂強度。

輪轂強度不足，或因空間原因無法更改輪轂尺寸時，請考慮使用。

※鍵槽加工位置需要精度時，或者與特定的齒位置匹配時，需要指示。

需要時，需要“相位匹配”或“並行使用”等指示。

※請參見「Q15.可以進行表示鏈輪的齒和鍵槽位置關係的加工嗎?」。

※並列使用:請參見「Q16.同軸使用多個鏈輪時，鍵槽的相對位置是什麽?」。

可以作為特殊規格製作。

對於“相位對準”，請指定鍵槽加工位置是否應與“齒頂”中心或“歯底”中心對齊。

通常，椿本的傳動鏈用・雙倍節距用將其與齒底中心對齊，大型輸送鏈用則與齒頂對齊。

對準精度為目視程度。有具體標準的情況下，請咨詢。

※在同軸上使用多個鏈輪時，特別需要精度時，需要發出『並列使用』的指示。

※並列使用:請參見「Q16.同軸使用多個鏈輪時，鍵槽的相對位置是什麽?」。

基本上不考慮。需要考慮相對鍵槽位置關係時，請註明『並列使用』。

那時請確認以下2點後再指示。對準精度為目視程度。

※它不同於“相位匹配”，它調整鍵槽和牙齒的位置關係。如果需要相位匹配，請另行說明。

※請參見「Q15.可以進行表示鏈輪的齒和鍵槽位置關係的加工嗎?」。

除了鏈輪，配孔還提供時規皮帶輪。

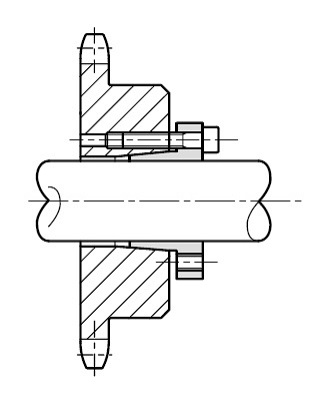

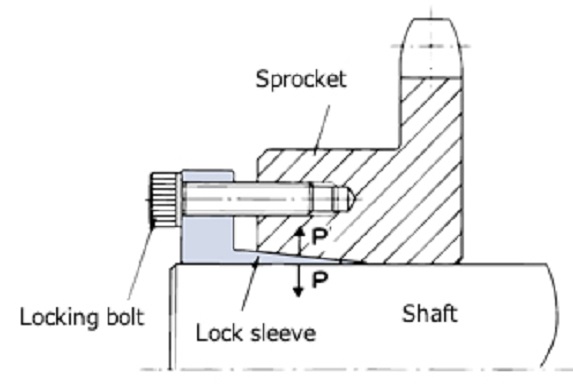

擰緊螺栓時，請務必使用扭矩扳手。

如果沒有正確安裝合適的扭矩，鏈輪就會打滑旋轉。

軸徑公差h8軸表面粗糙度以Rq3.2為基準。

其他注意事項請參考產品目錄和使用說明書，並正確使用產品。

如果您需要不鏽鋼摩擦鎖定型鏈輪，我們建議將椿本 RS 鏈輪（不鏽鋼規格）與椿本動力鎖（不鏽鋼規格）結合使用。

表面處理是對金屬表面進行熱處理和化學反應，不僅是為了外觀好，還為了提高耐腐蝕性、耐磨損性而實施的。

本公司實施的代表性表面處理有以下3種。(※根據尺寸有限制，需要時請咨詢)

1. ① 無電解鎳磷鍍
2. ② 電鍍鋅三價鉻酸鹽處理
3. ③ 黑染 (氧化亞鐵膜)

此外，建議強力鏈條使用的「TOUGH TOOTH」鏈輪，也經過處理，表面硬度達到 HV800 或更高。
除了上述表面處理方法外，我們還可以提供其他表面處理方法，請與我們聯絡。

1. 傳動鏈條用單列免加油鏈條可使用傳動鏈條用RS鏈輪。

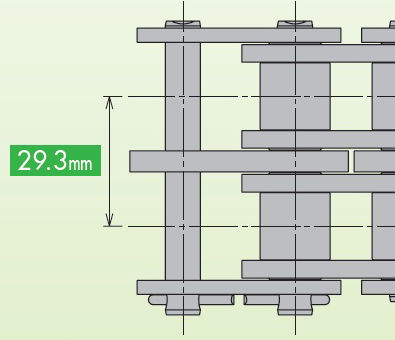

   兩列的情況下需要註意。

   部分RS免加油鏈條型號無法使用目錄中列出的標準RS鏈輪。我們的雙股RS鏈輪可與新款免加油鏈條「RS相容系列」搭配使用。請在選擇鏈輪前確認免加油鏈條系列和型號。

2. (ii)單列lambdas 適用於小型輸送鏈條雙節距，可搭配雙節距專用鏈輪。

※RoHS指令可能會被修改。
關於禁止使用的有害物質、含有基準值，請確認當年當月的“RoHS指令”。

下表總結了預想的原因和治療方法。

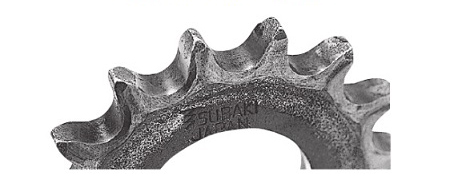

另外，也可以考慮鏈節板內側的磨損。鏈條也請一起檢查。

可能原因與處置方法總結於下表。

放置不管的話會導致鍊板過激的破壞 (圖2)，所以請務必檢查並採取對策。

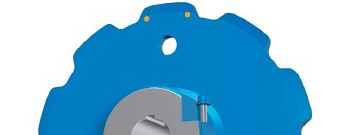

チェッカーズアイは 取替お知らせマークです。

在齒部的磨損臨界點上做了標記，磨損到那個標記上的話，就判斷為使用界限的壽命。

具有以下優點。

它安裝在大型输送鏈條的智慧智慧更換系列鏈輪和傳動鏈條的大型 RS 鏈輪上，但也可根據要求安裝在其他鏈輪上。

除了配備大型傳動鏈條外，還可依要求安裝其他輸送機鏈輪。

* Checker's eye：參見“Q38. 什麼是Checker's eye？”

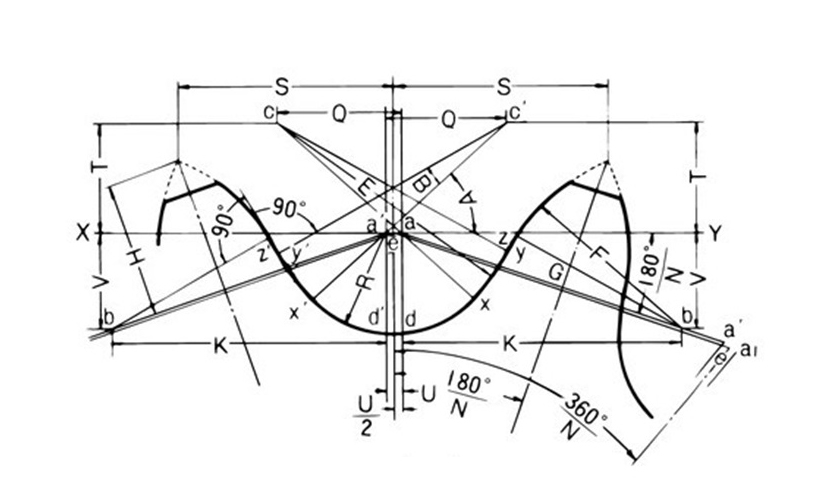

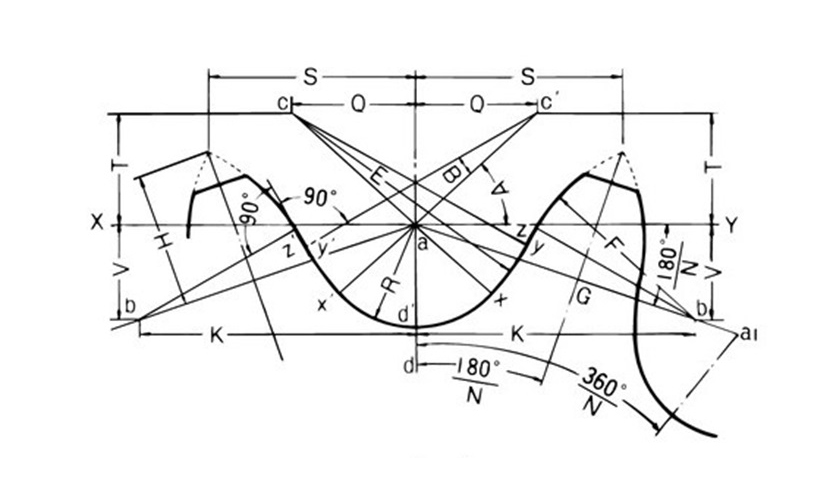

椿本RS鏈輪的齒形採用了JIS規格的S齒形。(一部分也並用了JIS規格的U齒形。)

其他選項包括 BS 齒形和用於重負荷鏈條和銷齒輪的特殊齒形。

一般情況下，輪齒強度若小於最大容許張力，輪齒不會彎曲或斷裂。請從商品目錄中選擇。

但是，需要考慮強力型鏈條，請同時確認專用鏈輪。

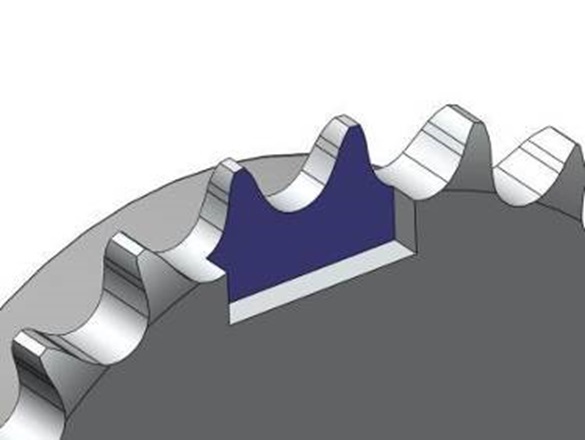

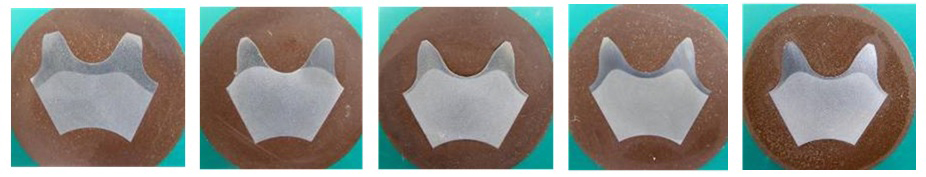

這取決於製造商。齒輪的壽命主要取決於齒的磨損，但我們公司採用一種名為「齒頂硬化處理」的工藝，著重於提高耐磨性。

這是標準的高週波熱處理，但與其他公司相比，更深更均勻的熱處理使得長時間使用後牙齒磨損更少。

“硬化處理”是山茶花產品的優勢。請考慮一下在耐磨性方面具有優勢的椿本鏈輪。

需要特殊齒形的專用鏈輪。

由於與鏈條的嚙合與纏繞傳動不同，因此無法使用標準RS鏈輪。

要使物體沿著直線或旋轉方向運動，通常使用滾輪鍊和齒輪，透過減速機從驅動源（例如馬達）傳遞動力。

使用滾子鏈的卷繞傳動面臨空間大、齒輪需要精密加工、成本高等問題。

在這種情況下，銷齒輪驅動是最好的。

如圖 1 所示，銷齒輪傳動使用鏈條，鏈條上帶有銷齒輪附件，纏繞在滾筒或工作台的外周上，而不是使用齒輪；並且使用具有特殊齒形的鏈輪（銷齒輪鏈輪）而不是小齒輪。

對於直線運動，如圖 2 所示，以銷附件鏈條取代齒條沿直線安裝。

提供銷齒傳動組件，包括銷齒，齒輪與銷齒條。

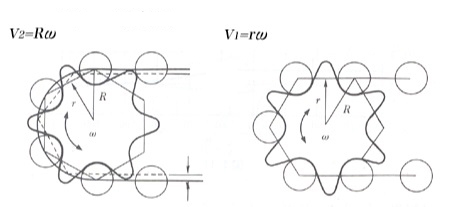

旋轉不均的原因之一是鏈條的速度變動。鏈條相對於鏈輪呈多角形嚙合。

因此，如下圖所示，在圓的切線位置嚙合時和在絃的位置嚙合時，嚙合的高度 (與鏈輪中心的半徑) 不同。

因此，即使驅動鏈輪勻速旋轉，鏈的行進速度也會以半徑比變化。其速度變動率通過下式計算。

變化率= (V2-V1) /V2=1-cos (180°/Z) (Z表示齒數)

齒數越多，旋轉越順滑，傳動越順暢。敝公司一般推薦齒數在15以上。

滾子鏈條傳動的速比一般以7:1為宜。只有在極低速的情況下，可以達到10:1左右。
另外，小鏈輪與鏈條的纏繞角度需在120°以上。但是，懸掛用的情況下需要90°以上。

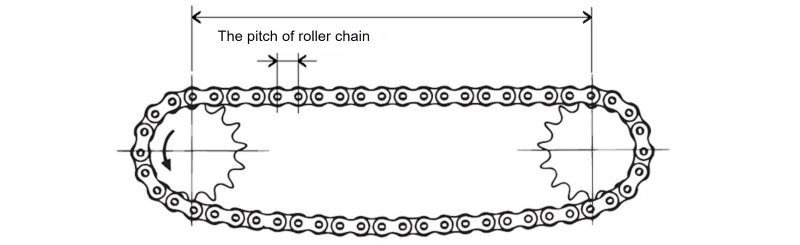

最短距離只要兩個鏈輪的牙齒不接觸就可以。理想情況下，兩個軸的中心距離應為所用滾子鏈間距的30~50倍。但是，施加變動負荷時，以20倍以下為宜。

一般滾子鏈條傳動配置如下。

• 理想的配置是連接兩個鏈輪中心的線接近水平。
• 在接近垂直的配置中，即使滾子鏈稍微伸出，也容易從鏈輪上脫落，因此請使用托架或張緊器。
• 傾斜角請盡量在60°以內。

在以下情況下，請註意佈局和安排。請使用惰輪張緊器。

• 上側為松弛側時

  中心距離短的情況下，請移動軸承調節鏈輪的中心距離，使其有張緊感。(圖1)

  中心距離長的情況下，請從松弛的內側插入中間托架接住滾子鏈。(圖2)

• 中心線垂直

  請安裝能自動調整多余松弛量的張緊器。(圖3)

  當驅動軸位於下側時尤其需要。

  將張緊器推向外側時，請註意驅動側的鏈輪和鏈條的卷繞角度 (120°以上) 。

安裝時請註意水平度、平行度，按照以下要領正確進行。

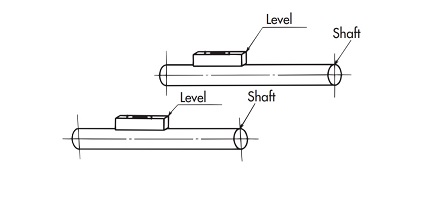

1. ① 水平度:用水平儀調整至±1/300以內。(圖1)
2. ② 平行度:在比例上調整為±1/300= (A-B) /L。(圖2)

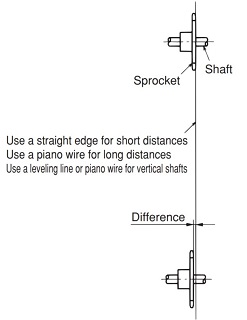

3. ③ 修改直邊或比例，使一對鏈輪共面。(圖3)
4. ④ 請使用鍵或摩擦式聯軸器將鏈輪固定於軸上。 （請勿忘記組裝項圈與固定螺絲）

壽命和更換的標準是確認牙齒的磨損。鏈輪會因牙齒磨損而降低強度，給鏈條傳動帶來不良影響。

請在定期檢查出現問題之前更換新的鏈輪。確認要點如下。

1. ① 確認齒厚的磨損

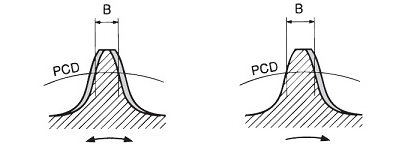

   請參考下方的“齒厚可用極限”，並確保齒的磨損量在表格所示的數值範圍內。將卡尺垂直於歯底放置。

   用手指沿著鏈輪滑動，你會發現齒在節距圓直徑（PCD）附近較大。這一點就是尺寸 B 的測量點。

2. ② 牙面磨損的確認

   齒端硬化規格鏈輪的硬化層如已脫落，即為更換時期。目視檢查齒端硬化部位。

3. ③ 牙齒側面磨損的確認

   懷疑故障原因是安裝不當（軸對中不正確）。請依照使用說明書中的說明正確安裝鏈輪和軸。

   如輪齒側面明顯磨損，請儘早更換鏈輪。有可能損傷鏈條。

   (這種情況下，可能是鏈條鏈板內側的磨損，所以也請一起檢查鏈條。)

【癥狀】

出現以下癥狀時，請再次確認鏈輪及其安裝。

• 滾子鏈移動至鏈輪上
• 有異常的聲音。
• 振動大
• 鏈條卷入鏈輪

【檢查要點】

從鏈輪的咬合檢查可以判斷原因。

不正常時請再次檢查、修正。

1. ① 根據滾子與齒面接觸的狀態進行判斷
• 正常:如果嚙合像圖1) 的:位置A一樣均勻接觸，則正常。
• 異常:如圖1) 中的位置B所示，咬合發生偏斜，或如圖2) 中所示，牙齒側面發生磨削時，均為異常。
2. ② 根據滾子與齒面的接觸位置進行判斷
• 正常：正常的接觸位置略高於歯底。
  圖 1 中 A 點為接觸較強的位置。但是，如果施加初始張力且鬆弛側也存在張力，則也會與歯底發生輕微接觸。 （*惰輪和張緊輪與歯底接觸是正常現象。）
• 異常:圖1) 中除A以外的位置

異常的原因是鏈輪安裝不良或滾子鏈扭曲等。

發現異常時，直接使用鏈輪會對滾子鏈傳動產生不良影響，請更換新的鏈輪。

安裝時請註意水平度、平行度，按照以下要領正確進行。

* Checker's eye：參見“Q38. 什麼是Checker's eye？”

安裝時請註意水平度、平行度，按照以下要領正確進行。

1. ① 水平度:請用水平儀調整至±1/300以內。(圖1)

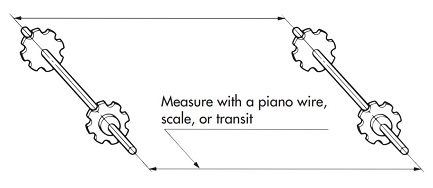

2. ② 平行度:以刻度調整至±1mm以內。(圖2)
3. ③ 請根據軸間距離調整一對鏈輪的間隙。(圖3)
4. ④ 請用鍵或摩擦式緊固件將其固定在軸上。

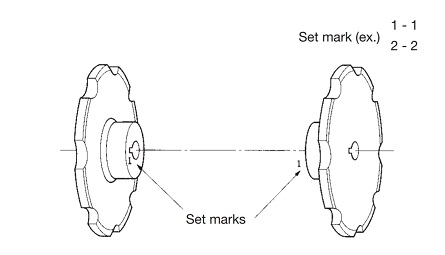

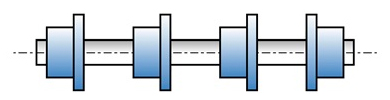

   另外，多個並列使用鏈輪時，請註意在軸心上排列的齒處於同一相位。如果需要高精度相位匹配，請指定並行使用。(圖4)

※從傳送鏈本身來看，安裝精度是一般值。如果輸送機本身的精度有限制，請以此為準。

鏈輪齒面的磨損極限請以圖1為基準。根據尺寸等，壽命為3~6mm。

如果鏈條與磨損的鏈輪嚙合，會造成鏈條過早磨損等不良後果。如果鏈輪齒磨損，請更換鏈輪。
（*如果歯底磨損，請勿倒置使用。）

鏈輪的牙齒側面磨損時，請參照表1針對原因進行處理。
(牙齒側面的磨損極限，請以圖2為基準。)

我們可以生產帶有Checker's eye鏈輪，指示器會在鏈輪需要更換時發出指示，從而減少檢查時間並提高安全性。

* Checker's eye：參見“Q38. 什麼是Checker's eye？”
