動力鎖應用範例 - 1. 工具機（CNC車床）

採用機型

應用實例

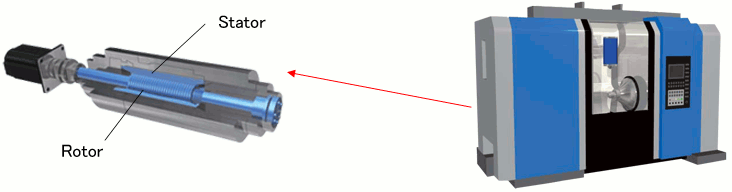

1:主軸 (內置伺服電動機)

主軸（ビルトインサーボモータ）

近年來，工具機製造商從伺服馬達製造商購買馬達零件，並將馬達轉子直接繞製到空心軸的主軸上。
內建類型是常態。
椿本的專用產品用於連接這個空心主軸和轉子。SL型，EF型已啟用動力鎖。

由於轉子旋轉速度很高，動力鎖端面配有螺紋絲錐，用於平衡調整。
還，EF系列錐度方向反轉，以防止輪轂在組裝過程中移動。

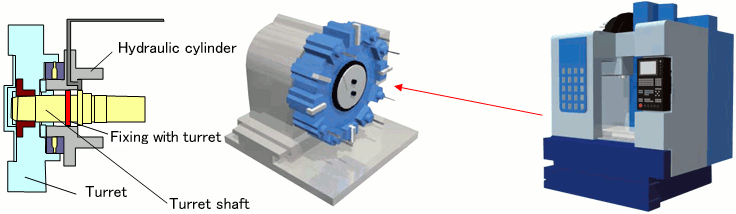

2:轉塔 (刀架)

タレット（刃物台）

​SL 系列用於固定刀架（刀塔）的馬達軸。
容納多種刀具的轉塔需要精確的分度精度。
採用無背隙動力鎖來固定旋轉軸。

3:刀具更換臂

ツールチェンジアーム

用於更換刀具的換刀臂不僅安裝在加工中心上，而且安裝在多功能車床上。
現代換刀臂承受著速度和頻率驚人的交變負荷，使得關鍵零件的緊固變得困難。
這款換刀臂採用動力鎖EF 系列和KE 系列。
