技術資料小型輸送鏈條選擇
如果您想查看選擇程序和註意事項，請轉到以下步驟。
如果您希望縮小產品系列範圍或進行初步選擇，
單擊此處。
如果您已經決定了使用條件並希望進行詳細的選擇，
單擊此處。
自由流通鏈的選定
步驟1.確認交貨條件
- (1)搬運物類型、質量、尺寸和數量 (包括托盤)
- (2)輸送機速度
- （3）輸送機長度（堆積段長度及輸送段長度）
- (4)氣氛
步驟2.選擇鏈類型
根據使用條件、氛圍決定鏈體及滾子的規格。
步驟3.連鎖品種的臨時決定
進行鏈條張力的臨時檢查。
- SI單位:F=9.80665×WT×f×Kv/1000
- 重力單位:F=WT×f×Kv
註)本目錄同時記載了SI單位和重力單位。
以重力單位計算最大張力F時，重量 (kgf) 與質量 (kg) 為同一數值。
- F:作用在鏈條上的最大張力kN{kgf}
- W T：搬運物的總質量（不含鏈條）kg
- f:摩擦係數f2 (表8) +f3 (表9)
- Kv:速度係數 (表13)
當兩條鏈並列使用時，它們的作用張力不相等。
考慮到施加張力的不平衡，暫定確定最大容許張力（表 14 和 15）為 F x 0.6 或以上的鏈條類型和尺寸。
小型輸送鏈條（不包括不鏽鋼鍊和工程塑膠鏈）的最大容許張力設定為疲勞極限。
如果負載低於此值，即使重複施加負載，小型輸送鏈條也不會斷裂。
*不鏽鋼和工程塑膠。最大容許張力是根據銷和套筒之間的表面壓力確定的，同時考慮耐磨性能。

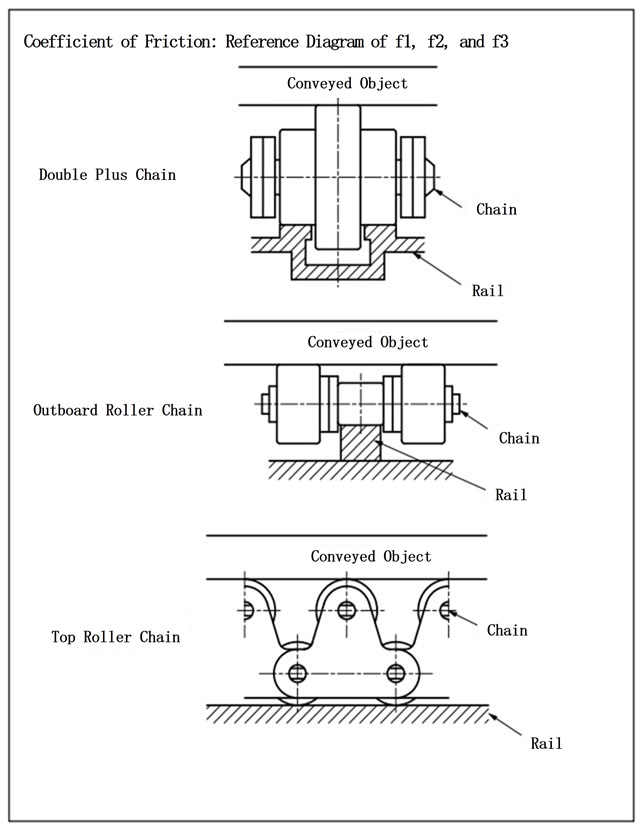

表7f 1:搬運時鏈與導軌的摩擦係數
| 鏈品種 | 鏈體滾子 | 潤滑 (無) | 潤滑 (有) | |
|---|---|---|---|---|
| 倍速鏈條 | 塑膠滾子 | A・B・C・D UA・UB |
0.08 | - |
| 鋼輥 | - | 0.05 | ||
| 中心滾子鏈 | 鋼輥 | - | 0.08 | |
| 附側邊滾子 和 帶頂部滾輪 鏈 |
鋼 滾子 |
S滾子 | (0.21) | 0.14 |
| R滾子 | (0.12) | 0.08 | ||
| 塑膠滾子 | S滾子 | - | - | |
| R滾子 | 0.08 | - | ||
| 塑鋼鏈條 | - | 0.25 | - | |
()內為參考值。
表 8 f2：堆積中鏈條與搬運物之間的摩擦係數
| 鏈品種 | 傳送輥 | 潤滑 (無) | 潤滑 (有) |
|---|---|---|---|
| 倍速鏈條 | A・C・UA | 0.10 | - |
| B・D・UB | 0.15 | - | |
| 鋼輥 | - | 0.10 | |
| 中心滾子鏈 | 鋼輥 | - | 0.06 |
| 附側邊滾子 鏈 |
塑膠側邊滾子 | 0.06 | - |
| 塑膠煞車的側邊滾子 | 0.20※ | - | |
| 鋼製側邊滾子 | (0.09) | 0.06 | |
| 附上滾輪 鏈條 |
塑膠頂板輥 | 0.06 | - |
| 鋼頂滾子 | (0.09) | 0.06 |
()內為參考值。
註）這表示每個塑膠煞車側邊滾子摩擦係數。如果煞車側邊滾子約佔側邊滾子則摩擦係數為 0.1。
（有關 RF雙節距請參閱此處；對於 RS 型天線，請參閱此處了解側邊滾子安裝位置。）
表 9 f3：堆積中鏈條與導軌之間的摩擦係數
| 鏈品種 | 鏈體滾子 | 潤滑 (無) | 潤滑 (有) | |
|---|---|---|---|---|
| 倍速鏈條 | A・C・UA | 0.20 | - | |
| B・D・UB | 0.25 | - | ||
| 鋼輥 | - | 0.10 | ||
| 中心滾子鏈 | 鋼輥 | - | 0.10 | |
| 附側邊滾子 和 帶頂部滾輪 鏈 |
鋼 滾子 |
S滾子 | (0.21) | 0.14 |
| R滾子 | (0.12) | 0.08 | ||
| 塑膠滾子 | S滾子 | - | - | |
| R滾子 | 0.08 | - | ||
| 塑鋼鏈條 | - | 0.25 | - | |
()內為參考值。
步驟4.檢查輥的允許負載
以潤滑狀態下使用為前提，是不會產生滾子旋轉不良的標準值。
作用於滾子的負荷請在下列值以下。鋼輥的值為潤滑狀態。
1.倍速鏈條和中心滾子鏈
·對於RF2030至RF2080
表示鏈條2條的搬運容許負荷 (托盤每1m長度的容許負荷) 。
表10滾子容許負荷
| 尺寸 | 鏈體滾子 | 框架 | ||
|---|---|---|---|---|
| 鋁制框架 | 附鋼導軌 鋁制框架 |
|||
| RF2030 | 塑膠滾子 | A・B・C・D | 0.39 {40} | 0.78 {80} |
| UA・UB | 0.20 {20} | 0.20 {20} | ||
| 鋼輥 | - | 1.57 {160} | ||
| RF2040 | 塑膠滾子 | 0.59 {60} | 1.18 {120} | |
| 鋼輥 | - | 2.35 {240} | ||
| RF2050 | 塑膠滾子 | 0.78 {80} | 1.57 {160} | |
| 鋼輥 | - | 3.14 {320} | ||
| RF2060 | 塑膠滾子 | 0.98 {100} | 1.96 {200} | |
| 鋼輥 | - | 3.92 {400} | ||
| RF2080 | 塑膠滾子 | - | 2.94 {300} | |
| 鋼輥 | - | 5.88 {600} | ||
2. 有側邊滾子和頂滾輪的鏈條
請檢查側邊滾子、頂滾輪和鏈體滾輪的允許負荷。

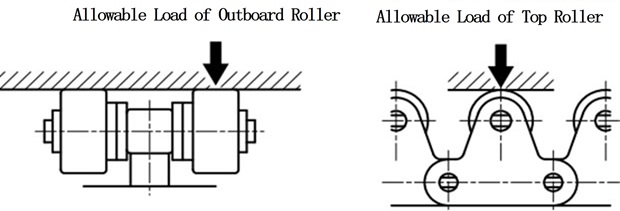

1) 滾子容許負載
表11滾子容許負荷
| 尺寸 | 側邊滾子和 1列排上輥 |
雙排頂輥 | ||
|---|---|---|---|---|
| 塑膠滾子 | 鋼輥 | 不鏽鋼滾子 | 鋼輥 | |
| RF2040・RS40 | 0.05 {5} | 0.15 {15} | 0.05 {5} | 0.29 {30} |
| RF2050・RS50 | 0.07 {7} | 0.20 {20} | 0.06 {6} | 0.39 {40} |
| RF2060・RS60 | 0.10 {10} | 0.29 {30} | 0.09 {9} | 0.59 {60} |
| RF2080・RS80 | 0.18 {18} | 0.54 {55} | 0.15 {15} | 1.08 {110} |
| RF2100・RS100 | 0.29 {30} | 0.78 {80} | 0.25 {25} | 1.57 {160} |
註)lambda滾子的滾子允許負荷與鋼滾子相同。

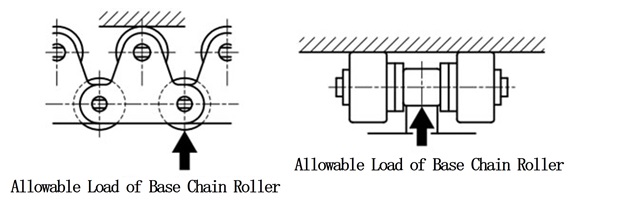

2) 鏈條本體的滾子容許負荷
表12鏈條本體的滾子容許負荷
| 尺寸 | 鋼輥 | 塑膠滾子 | 塑鋼鏈條 | 不鏽鋼滾子 | ||
|---|---|---|---|---|---|---|
| R滾子 | S滾子 | R滾子 | R滾子 | S滾子 | ||
| RF2040・RS40 | 0.64 {65} | 0.15 {15} | 0.20 {20} | 0.02 {2} | 0.20 {20} | 0.05 {5} |
| RF2050・RS50 | 0.98 {100} | 0.20 {20} | 0.29 {30} | 0.04 {4} | 0.29 {30} | 0.06 {6} |
| RF2060・RS60 | 1.57 {160} | 0.29 {30} | 0.49 {50} | 0.06 {6} | 0.49 {50} | 0.09 {9} |
| RF2080・RS80 | 2.65 {270} | 0.54 {55} | 0.88 {90} | - | 0.78 {80} | 0.15 {15} |
| RF2100・RS100 | 3.92 {400} | 0.78 {80} | 1.27 {130} | - | 1.18 {120} | 0.25 {25} |
註)
- 1. 對於塑鋼鏈條，允許載重是每個塑膠內鏈節。
- 2.免加油鏈條與鋼輥相同。
- 3. 主鋼 R 滾輪的導軌材質應為 S45C 或更高抗拉強度的材質。
- 4.塑膠滾子符合 KV 規格。

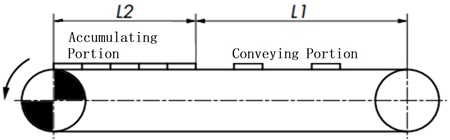

步驟5.計算作用在鏈上的張力 (F)
SI單位
F =
G
1000
× {(W1 + M) × L1 × f1 + W2 × L2 × f2
+ (W2 + M) × L2 × f3 + 1.1 × M × (L1 + L2) × f1}
kW = F・V 60 × 1 η
重力單位
F = (W1 + M) × L1 × f1 + W2 × L2 × f2 + (W2 + M) × L2 × f3
+ 1.1 × M × (L1 + L2) × f1
kW = F・V 6120 × 1 η
- F:作用在鏈上的最大張力:kN{kgf}
- L 1:傳送部件的長度:m
- W1：輸送段搬運物量：kg/m
- L2：堆積段長度：米
- W2：堆積中搬運物量：kg/m
- f 1:傳送部件的鏈條和導軌之間的摩擦係數
- f2：堆積段內鏈條與搬運物之間的摩擦係數
- f3：堆積段鏈條與鋼軌之間的摩擦係數
- M:鏈條質量:kg/m
- kW:功率要求:kW
- V:鏈速度:m/min
- η:驅動部的傳動機械效率
- G:重力加速度:9.80665m/s 2
由於自由流動輸送機通常使用兩條並列的鏈，因此鏈質量應為兩條的質量。因此，F是作用於兩條鏈的最大張力。
但是，考慮到作用張力的不平衡，假設1根作用0.6F。
步驟6.確定鏈大小
用作用在1根鏈條上的最大張力 (0.6F) 乘以表13中的速度係數 (Kv)，選定滿足下式的鏈條。
0.6F × Kv ≦最大容許張力
小型輸送鏈條（不包括不鏽鋼鍊和工程塑膠鏈）的最大容許張力設定為疲勞極限。
如果負載低於此值，即使重複施加負載，小型輸送鏈條也不會斷裂。
*不鏽鋼和工程塑膠。最大容許張力是根據銷和套筒之間的表面壓力確定的，同時考慮耐磨性能。
表13速度係數 (Kv)
| 鏈速度m/min | 速度因數 (Kv) |
|---|---|
| 15以下 | 1.0 |
| 15～30 | 1.2 |
| 30～50 | 1.4 |
| 50～70 | 1.6 |
| 70～90 | 2.2 |
| 90～110 | 2.8 |
| 110～120 | 3.2 |
下列鏈的建議速度如下:。
- 倍速鏈條：5 至 15 m/min或更低
- 附帶塑料R滾子鏈條:70m/min以下
- 塑鋼鏈條：70m/min或更低
表 14最大容許張力(1)
| 尺寸和滾輪形式 | 鏈條本體規格 | 滾子類型 | |
|---|---|---|---|
| A・C・UA | B・D・UB | ||
| RF2030VRP | 標準規格 | 0.55 {56} | 0.27 {28} |
| HCP規範 | |||
| Lambda規格 | |||
| SS規格 | 0.27 {28} | ||
| RF2040VRP | 標準規格 | 0.88 {90} | 0.44 {45} |
| HCP規範 | |||
| Lambda規格 | |||
| SS規格 | 0.44 {45} | ||
| RF2050VRP | 標準規格 | 1.37 {140} | 0.69 {70} |
| HCP規範 | |||
| Lambda規格 | |||
| SS規格 | 0.69 {70} | ||
| RF2060VRP | 標準規格 | 2.06 {210} | 1.03 {105} |
| HCP規範 | |||
| Lambda規格 | |||
| SS規格 | 1.03 {105} | ||
| RF2080VRP | 標準規格 | 5.30 {540} | 2.65 {270} |
| HCP規範 | |||
| Lambda規格 | |||
| SS規格 | 2.65 {270} | ||
| 尺寸和滾輪形式 | 鏈條本體規格 | 滾子類型 | |
|---|---|---|---|
| 鋼材規格 （倍速鏈條） |
中央滾子 (等速) |
||
| RF2030VR | 標準規格 | 0.98 {100} | - |
| RF2040VR・CR | 標準規格 | 1.57 {160} | 1.57 {160} |
| RF2050VR・CR | 標準規格 | 2.45 {250} | 2.45 {250} |
| RF2060VR・CR | 標準規格 | 3.73 {380} | 3.73 {380} |
| RF2080VR・CR | 標準規格 | 5.30 {540} | 5.30 {540} |
表 15最大容許張力(2)
| 尺寸 | 鏈品種 | ||||||
|---|---|---|---|---|---|---|---|
| 有側邊滾子鏈條 | 1列排上滾子鏈 | ||||||
| 鋼 滾子 |
塑料 R滾子 |
塑鋼鏈條 | 不鏽鋼 滾輪 |
鋼 滾子 |
塑料 R滾子 |
不鏽鋼 滾輪 |
|
| RF2040・RS40 | 2.65 {270} | 0.44 {45} | 0.44 {45} | 0.69 {70} | 2.65 {270} | 0.44 {45} | 0.69 {70} |
| RF2050・RS50 | 4.31 {440} | 0.69 {70} | 0.69 {70} | 1.03 {105} | 4.31 {440} | 0.69 {70} | 1.03 {105} |
| RF2060・RS60 | 6.28 {640} | 1.03 {105} | 0.88 {90} | 1.57 {160} | 6.28 {640} | 1.03 {105} | 1.57 {160} |
| RF2080・RS80 | 10.7 {1090} | 1.77 {180} | - | 2.65 {270} | 10.7 {1090} | 1.77 {180} | 2.65 {270} |
| RF2100 | 17.1 {1740} | 2.55 {260} | - | 2.55 {260} | 17.1 {1740} | 2.55 {260} | 2.55 {260} |
| RS100 | 3.82 {390} | 3.82 {390} | |||||
註)
- 1.lambda規格與上表中的鋼輥相同。
- 2. 雙排頂置滾輪鏈的最大容許張力為單排鏈的1.7倍。但是，Lambda規格為1.4倍。
