技術資料傳動鏈條滾子鏈選型
按用途選擇方法
1.按用途選擇法的概要
|
用途 選擇要點 選定法 |
可在-10°C~60°C的一般氛圍中使用 的連接部件 |
|||||
|---|---|---|---|---|---|---|
| 連結鏈節格式 | 過渡 鏈節樣式 |
|||||
| M型 | F型 | 兩節距 | 一節距 | |||
|

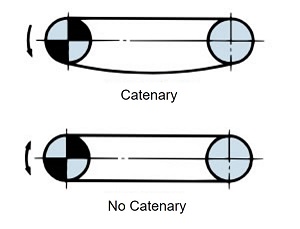

卷繞傳動 啟動頻率<6次/天

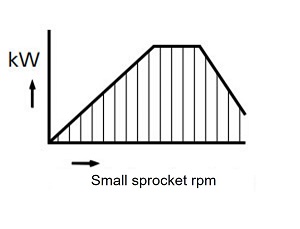

根據傳動能力表進行選擇
一般選定法 |
RS | ○ | ○ | ○ | □ | |
| BS/DIN | ○ | ● | □ | □ | ||
| LMD | ○ | ● | - | □ | ||
| LMDNP | ○ | - | - | □ | ||
| LMDX | ○ | - | - | - | ||
| LMDS | ○ | - | - | - | ||
| LMDKF | ○ | ● | - | □ | ||
| LMDKT | ○ | ● | - | □ | ||
| LM | ○ | - | - | □ | ||
| SUP | ○ | ● | - | - | ||
| HT | ○ | ○ | - | - | ||
| SNS | ○ | ● | ○ | □ | ||
|
卷繞傳動 啟動頻率≥6次/天

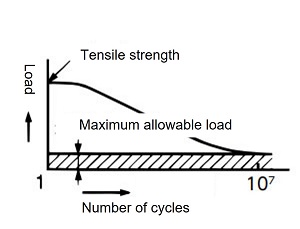

根據最大容許張力進行選擇

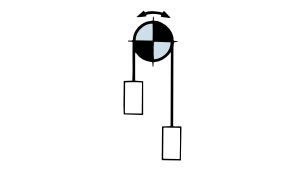

容許張力選擇 懸吊驅動

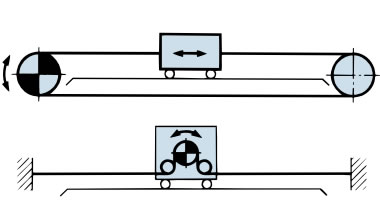

根據最大容許張力進行選擇 對於連結鏈節，請使用F型連結鏈節或端頭螺栓專用連結鏈節。 懸掛驅動示例 平板車牽引
根據最大容許張力進行選擇 轉向架牽引示例 |
RS | ○ | ○ | ○ | △ | |
| BS/DIN | ○ | ○ | △ | △ | ||
| SUP | ○ | ○ | - | - | ||
| HT | ○ | ○ | - | - | ||
| SUPH | ○ | ● | - | - | ||
| USN | - | ● | - | - | ||
| NP | ○ | ○ | - | △ | ||
| NEP(APP) | ○ | ○ | - | △ | ||
| SS,HS | ○ | - | - | ○ | ||
| PC | ○ | - | - | - | ||
| PCSY | ○ | - | - | - | ||
| NS | ○ | - | - | ○ | ||
| TI | ○ | - | - | ○ | ||
| KT | ○ | ○ | - | △ | ||
| CU | ○ | ○ | - | - | ||
| CUSS | ○ | - | - | - | ||
|

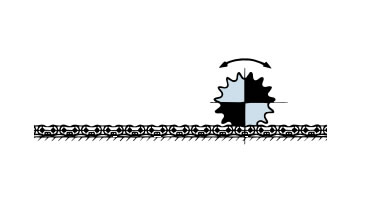

鏈銷傳動
根據最大容許張力進行選擇
鏈式銷輪驅動選定法 |
RS 附贈 附裝飾 |
○ | - | - | - | |
表符號是:可用。□:預計傳動能力下降。△:預計強度降低。-:無可用物品。●:特形制作品。
其他選擇

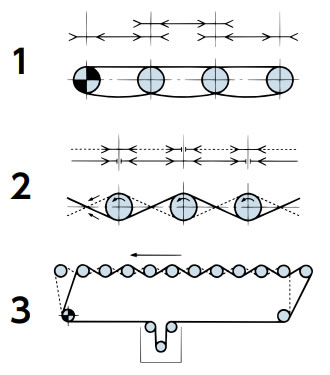

輥子傳動

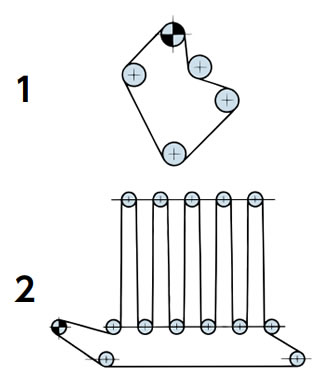

多軸驅動
高速驅動
傳動能力表頂部右側
（陰影區域）

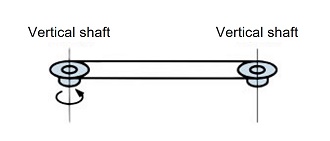

軸垂直的驅動
確認選擇滾子鏈所需的條件
- 1) 使用機器
- 2) 撞擊類型
- 3) 發動機類型
- 4) 原動機的額定動力
- 5) 高速軸的軸孔直徑和轉速
- 6) 低速軸的軸孔直徑和轉速
- 7) 軸距
確認選定鏈條所需的發動機特性
在選擇容許張力和銷齒輪傳動裝置時，請檢查以下馬達特性。
- 1) 發動機慣性矩
- 2) 原動機的額定扭矩或原動機軸轉速
- 3) 發動機起動轉矩
- 4) 發動機的最大 (停止) 扭矩
- 5) 發動機制動扭矩
⚠選擇註意事項
選擇滾子鏈的各項僅限於選擇滾子鏈品種、尺寸的方法。不考慮腐蝕、老化等環境引起的劣化。
對於滾子鏈條的選擇，如果法律或方針有限制，請同時進行選擇和本公司指定方法的選擇，選擇富余的鏈條。對於附帶的設備，例如安全裝置、潤滑裝置等，請另行考慮後再選擇。
