技術資料電纜保護鏈條-電纜保護鏈條操作 - 安裝、維護和注意事項
安裝和維護

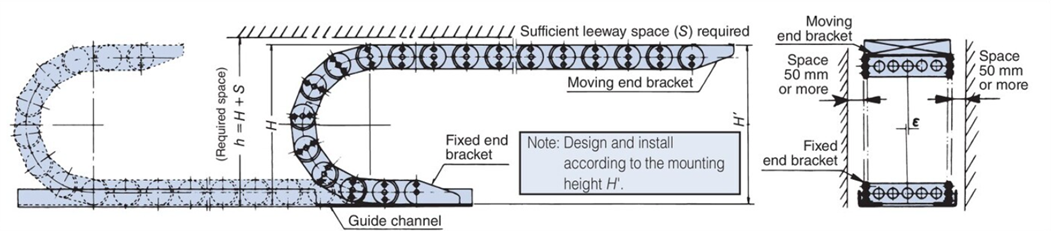

所需空間

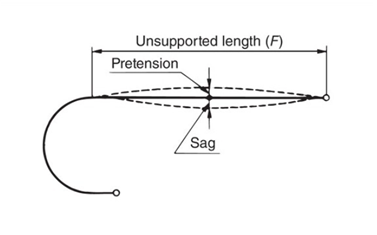

電纜保護鏈條略微凸起，以補償主體和電纜重量造成的撓度，因此請將其安裝在安裝高度 H' 處，而非電纜保護鏈條的總高度 H。根據使用條件和環境，自由跨距內會出現凸起和撓度。請參考上圖確保所需空間。如果沒有障礙物，通常不會有問題。
另外，使用速度越快可能會產生振動，因此超過最大容許速度的70%時，請將S尺寸加倍。
另外，由於自由跨度在使用過程中會下垂，請在電纜保護鏈條內週周圍留出一些空間。
| 品種/尺寸 | ε以下 | S | H' |
|---|---|---|---|
| TKP13H10,TKP17H11,TKP18H14/15,TKP25H15 | 3 | 50 | H+(10～30) |
| TKP35H22,TKP45H25,TKUA45H26 | 4 | 100 | |
| 上述以外的TKP型、TKUA55H38、TKUA66H44 | 6 | 100 | |
| TKC型、TKA型 | 6 | 100 | |
| TKMK型、TKMT型 | 6 | 100 | |
| TKR15H22 | 6 | 100 | |
| TKR20H28,TKR26H40,TKR28H52,TKR37H28 | 6 | 100 | H+(30～50) |
| TKQ型 | 6 | 100 | H+(10～30) |
| TK070,TKS070 | 4 | 100 | H+10 |
| TK095,TKS095 | 6 | 100 | |
| TK130 | 8 | 100 | |
| TK180 | 10 | 100 | |
| TKH250 | 15 | 100 | H+30 |
*另一種直型規格（特殊類型），可消除電纜保護鏈條的凸起。請參閱特殊類型規格頁面。
電纜保護鏈條載體指南

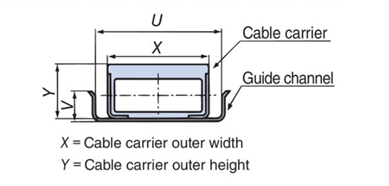

電纜保護鏈條需要導軌。使用鋼板或角鋼製造，並使用下表作為指引。
電纜保護鏈條A" 進出的區域應倒角或傾斜，以確保順暢運行。
X =電纜保護鏈條的外寬度，Y =電纜保護鏈條的外高度
| 品種/尺寸 | U | V |
|---|---|---|
| TKP13H10,TKP17H11,TKP18H14/15,TKP25H15 | X+10 | Y/2或更大 |
| TKP35H22,TKP45H25,TKUA45H26 | X+15 | |
| 其他TKP型，TKUA55H38, TKUA66H44 | X+20 | |
| TKC型 | X+20 | |
| TKMK型、TKMT型 | X+20 | |
| TKR型 | X+20 | |
| TKQ型 | X+20 | |
| TK型、TKS型、TKH型 | X+20 |
加油
原則上，無需對電纜保護鏈條支架進行潤滑，但如果TK、TKS、TKH或TKV型號安裝在易生鏽的環境中，則應使用潤滑脂防止鏈節生鏽。 TKI型號則需要潤滑。
特殊用途說明
- ■天棚行走起重機橫向用等受到橫向負荷作用時，為了防止傾倒，請安裝支承輥或橫向導軌。
- ■如果機械手、鑿岩機等外部振動，應採取措施防止機器的振動傳遞到電纜保護鏈條（例如使用減震器）。
安裝加長自由跨距導軌時需要注意的重要事項
如果您要自行安裝加長自由跨距導軌，請注意以下事項：我們也提供易於安裝的加長自由跨距導軌。
■術語說明
- 推力：在彎曲半徑方向上，對活動端接頭施加一個力，使電纜保護鏈條移動。
- 拉動方向：電纜保護鏈條沿著與上述相反的方向移動（拉動）。
- 屈曲：當電纜保護鏈條受到推擠並自由移動時，電纜保護鏈條在導軌上滑動的部分會凸起。
- H 型導軌：安裝在固定端金具前面的導軌，帶有一個擱板，電纜保護鏈條可以在該擱板上滑動。
- U 型導軌：安裝在固定端金具後面的導軌，用於在地面支撐電纜保護鏈條。
材質
導軌用於調節推力方向，應採用光滑的鋼板製成，特別要減少磨損。
如果在導軌上塗漆進行防銹處理，油漆可能會因滑動而剝落，從而導致電纜保護鏈條磨損。
材質推薦鍍鋅鋼板或SUS304施工。
另外，在室外使用時請使用SUS304制作。請勿在室外使用本公司制造的鋁制導軌。
導軌安裝精度
- ·水平方向的偏差應在每5m上下任意一方5mm以內，整體不向一個方向直線傾斜。
- ·橫向的偏差在每5m左右3mm以內，整體不能向一個方向直線彎曲。

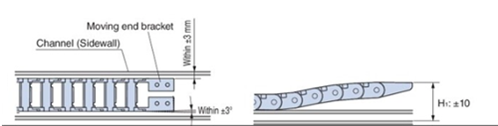

兩端金屬配件設置的精度
| 移動端側 | 安裝高度 | 相對於整個導軌±10mm以內 |
|---|---|---|
| 寬度方向 (推力方向) 的偏移量 | 相對於導軌側壁整個區域±3mm以內 | |
| 平行度 | 整個區域相對於導軌側壁±3°以內 |
| 固定端側 | 安裝高度 | 固定端金具的頂面與H型導軌的擱板部分之間的距離在0至1mm以內 |
|---|---|---|
| 平行度 | 相對於導軌側壁不超過1° |
導軌頂部的錐角
導軌頂部的開口應向外傾斜，以便電纜保護鏈條順利進入導軌。彎曲角度應在15至20度左右，長度應為30mm或更長。

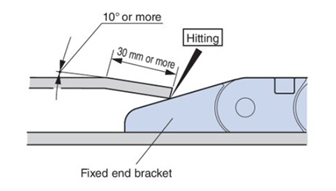

固定端金具和導軌過渡區的結構
為確保電纜保護鏈條平穩過渡，H型導軌過渡段應傾斜。傾斜角度應為10°以上，長度應為30mm以上，且導軌端部應安裝成與固定端金具接觸。
使用本公司專用鋁制導軌時，請在端面加工C2的倒角後設置。

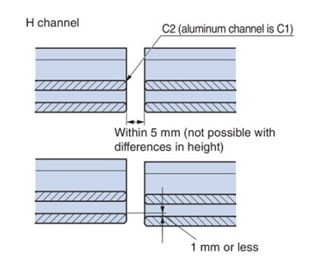

加工導軌接頭
■H導軌
請將接縫的端部向外側彎曲，使兩側不會卡住。
滑動行走的架部應無臺階緊密貼合。另外，接縫處設置開口時，應在5mm以內，採用C2倒角，無臺階。
使用本公司專用鋁軌時，滑動走行面應倒角C1。
■U形導軌
請將接縫的端部向外側彎曲，使兩側不會卡住。
底面的高度差應設置在1mm以內，無需倒角等加工，但應為無毛刺或切口起伏的平面。
關於電纜軟管的總長度
電纜保護鏈條本體在連接部件（連接銷和銷孔之間）處留有間隙，受力後長度會超過基本長度，因此請預留電纜軟管等的總長度，並在實際產品中進行調整。伸長量可達總長度的0.2%至0.6%左右，因此請避免大幅操作。
因施工問題引起的糾紛事例
- ■側壁的接縫有臺階
電纜保護鏈條的彎曲部分會幹擾台階，導致電纜保護鏈條損壞和彎曲，並因滑動而磨損。
- ■導軌底部的接縫有臺階
H導軌有臺階的話，會成為異常磨損的原因。此外，U型導軌如果有大的臺階，會發生彎曲和部分磨損。
- ■導軌未水平安裝
可能會發生彎曲和行駛阻力增加。
