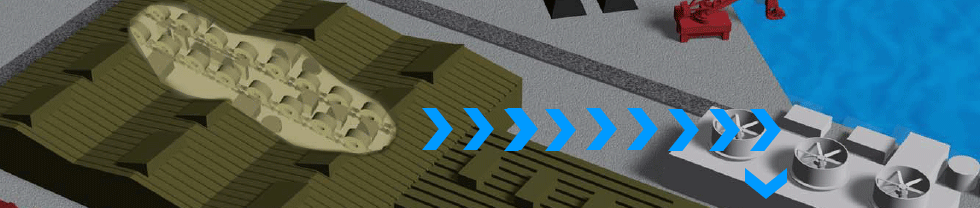

原料搬入

是將煤炭、鐵礦石等散貨從油輪上用鏟鬥卸下來的裝置。其中，連續式卸載裝置可以在短時間內高效地從船上卸貨，因此可以大幅削減滯船費。

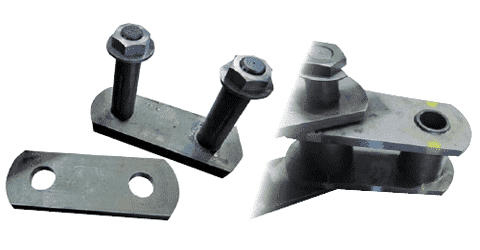

卸荷鏈/卸荷鏈輪

卸荷鏈

擁有豐富供貨業績的Tsubaki卸荷鏈，通過獨特的技術具有優異的耐久性。此外，我們專註於適合搬運物的規格。

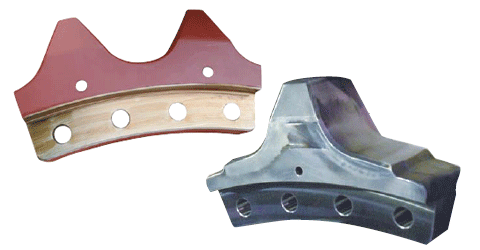

卸載鏈輪

卸載裝置使用的鏈輪是根據鏈條的最佳形狀制作而成的。經過特殊硬化處理，具有非常高的耐磨損性。

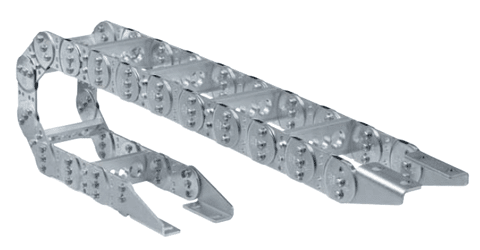

電纜保護鏈條

椿本的電纜保護鏈條系列是一款高強度、高剛性、耐熱的鋼製電纜和軟管支撐導引裝置。此外，還提供不銹鋼版本、經濟實惠的特殊表面處理版本以及旋轉規格。

TK型鋼纜電纜保護鏈條

電纜保護鏈條旋轉規格

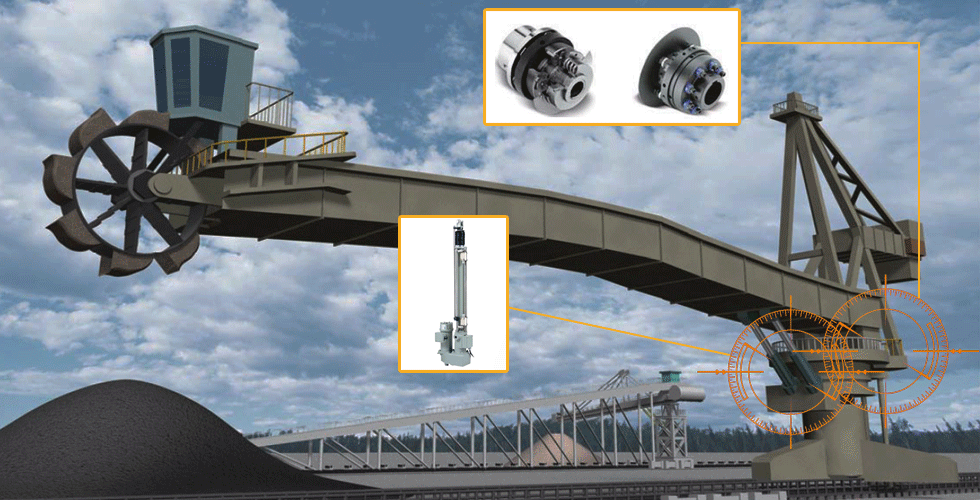

鬥輪式除塵器

旋轉在吊桿前端裝有鏟鬥的車輪，進行清理的類型是鏟鬥式回收裝置。將放在儲藏場的礦石等散裝物支付給下一道工序。

電動缸/過負荷保護機器

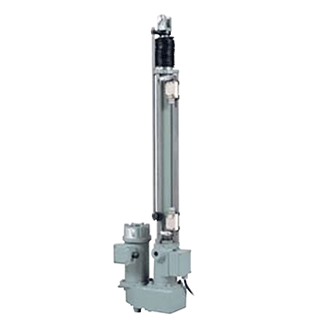

電動缸

Tsubaki電動缸是一種只需簡單電線接線的電動汽缸。

與液壓或氣動系統不同，它無需複雜的管路，維護簡單。此系列產品推力範圍從低到高，並採用標準化設計，提供多種選購品和內建安全裝置，確保安全運作。此外，U系列電動缸尤其適用於需要重載的應用。

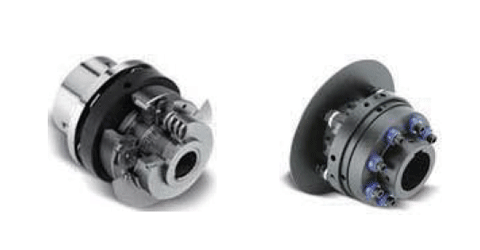

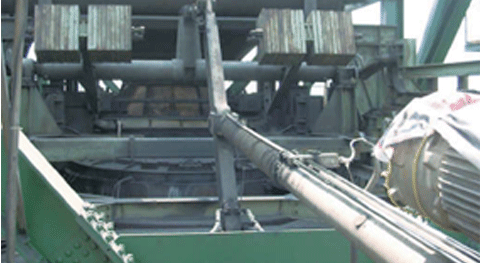

機械式過載保護機器

取料機的迴轉環齒輪由小齒輪驅動。椿本機械式過載保護機器能夠立即防止煤炭或碎屑堵塞齒輪造成的過載，即使在大型設備中也是如此。

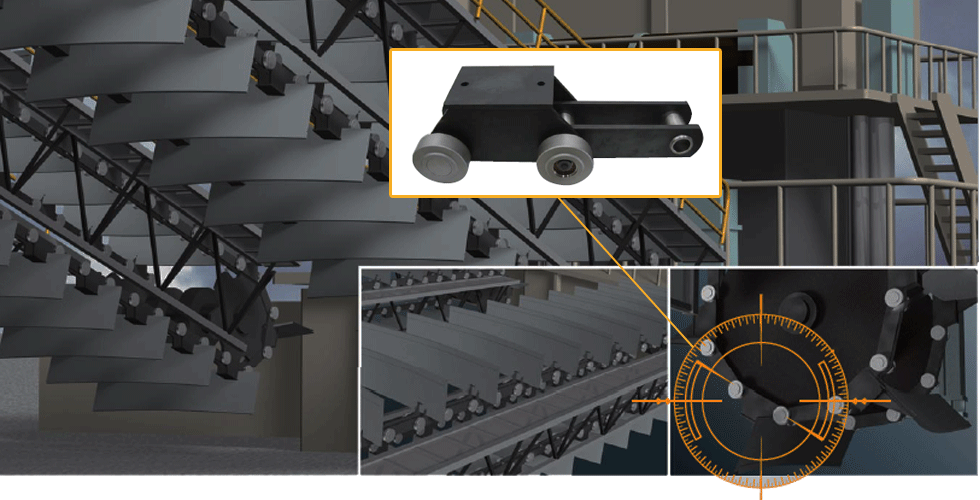

鏈式除塵器

是用於搬運放在儲藏場的礦石等散裝物的機器。將採集的材料發往下道工序。是用安裝在鏈條上的刮刀進行支付的類型。

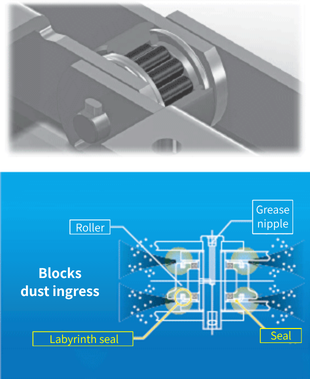

回收鏈條

當耐磨夾雜物進入襯套和滾子之間的空間或側邊滾子內部時，回收鏈的使用壽命就結束了，導致滾輪旋轉不良和襯套與滾輪之間的磨損。

帽檐採用了耐粉塵性優異的軸承滾子，實現了鏈條的長壽命。

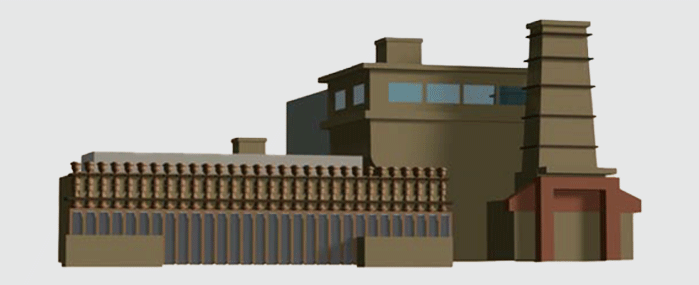

煉焦廠

在爐中蒸煤制造焦炭。用碳還原鐵礦石提取鐵元素，還可以成為溶解礦石和石灰石的熱源。

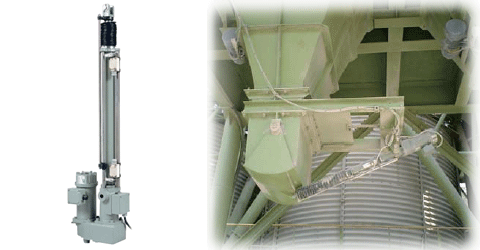

在焦炭乾淬系統（CDQ）中發揮積極作用的電動缸。

椿的電筒「電動缸」廣泛應用於CDQ，並有助於全球鋼鐵廠的節能。

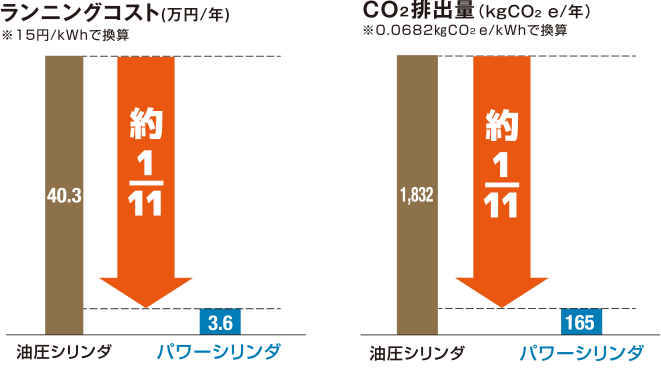

另外，與油壓缸相比，CO ₂排放量、電力使用量也可大幅減少，可降低因油壓軟管漏油而造成汙染和火災的風險，是一款環保的衹動器。

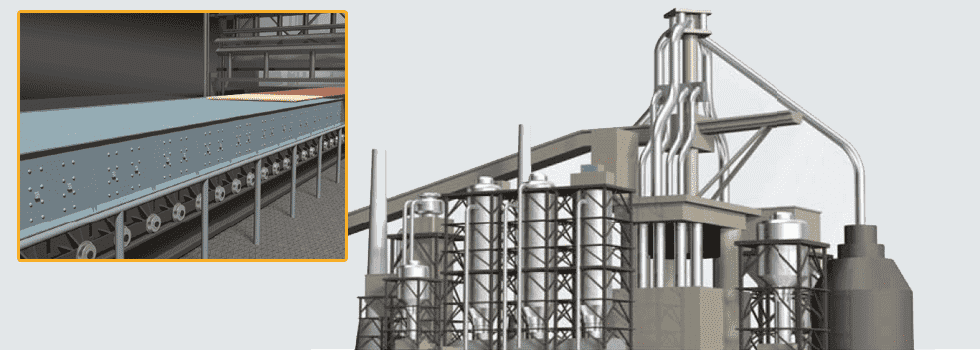

燒結礦廠

燒結工序是將進口鐵礦石中占大多數的粉狀鐵礦石燒固，制造燒結礦。

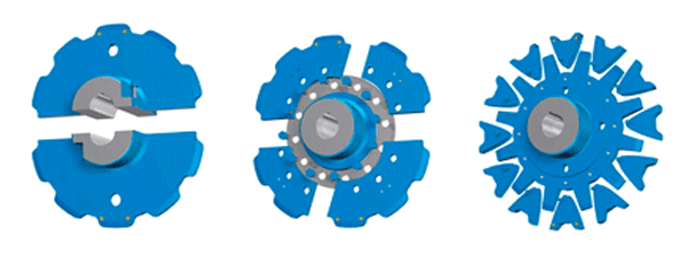

大型輸送機鏈輪智慧更換系列

對於在多塵等惡劣環境下使用的鏈輪，我們推薦使用鏈輪智慧更換系列，該系列Checker's eye（更換指示標記），方便您輕鬆檢查何時需要更換鏈輪。
由於更換時間可以一目了然，因此可以大幅減少檢查時間和人力成本。

Checker's eye檢查

牙齒磨損加劇，達到寶獅的話就是使用極限了。

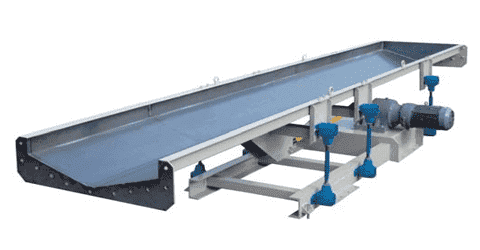

廢料輸送機

它是一種獨特的輸送機，可通過反復往復運動輸送各種物體。

與振動輸送機不同，沒有上下彈跳和垂直衝擊，運輸物體在托盤上滑動。可根據搬運物搬運高溫物、搬運重物、防止磨損、防止生銹。

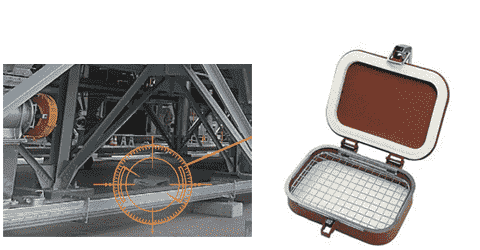

單觸窗

椿樹單觸窗是在散件輸送機中擁有眾多實績的椿本散裝係統，根據經驗和現場的實際聲音制作而成的量產型檢查窗。

用於輸送機、料鬥、滑槽等各種設備現場不可缺少的檢查場所、清掃場所。

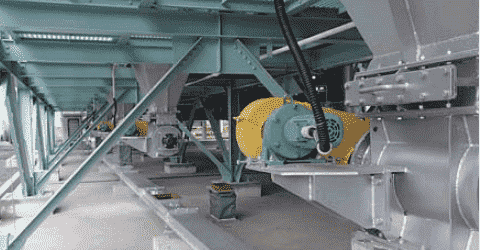

集塵器下輸送機

建議最適合客戶需求的輸送帶，用於從除塵器輸送燃料。

從根據輸送路線研究佈局，到根據焦炭和燒結等各種除塵灰塵的特性選擇規格，請交給經驗豐富的椿本散裝係統。也經營不需要向傳送帶定量供給機的集塵器直接型。

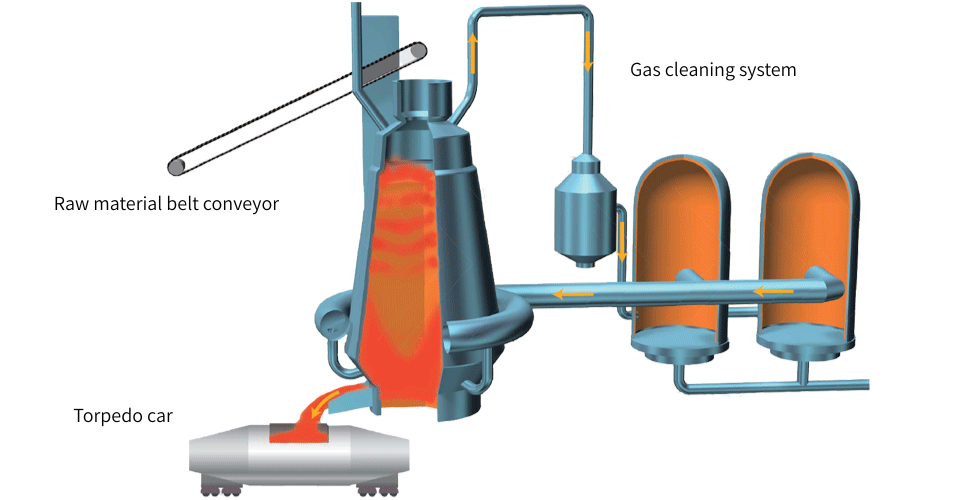

高爐

是用鐵礦石制鐵的設備。從爐的頂部交替裝入鐵礦石和焦炭，從爐的下部吹入熱風。焦炭燃燒產生的CO2氣體將鐵礦石還原成鐵。爐內溫度高達2000°C,鐵 (鐵水) 從爐下熔化。

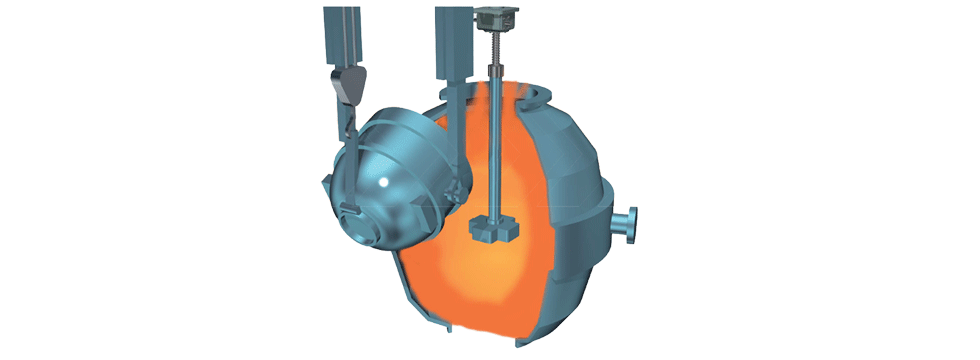

轉爐

是將高爐制成的鐵水精煉成為鐵水的工序。
鐵水中含有大量碳、硅、磷等雜質，因此移至轉爐後，從上下兩方吹入氧氣，氧化去除雜質，調整成所需的最佳成分，制成“鋼”。

高速千斤頂/動力千斤頂

為了攪動熔融鐵水並去除雜質，將葉輪浸入動力千斤頂中進行攪拌。
椿本動力千斤頂提供多種可選配置，包括減速機，以滿足客戶的不同需求。此外，高速千斤頂實現了高速、高頻率和低矮的外形設計，是一款操作更快、更易用的創新千斤頂。

千斤頂

高速千斤頂

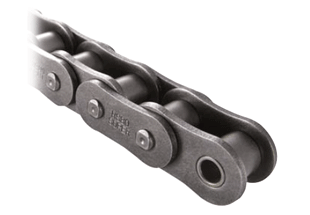

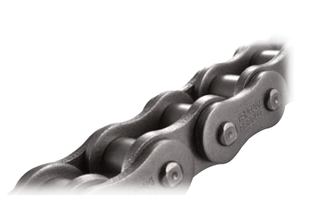

RS滾子鏈G8

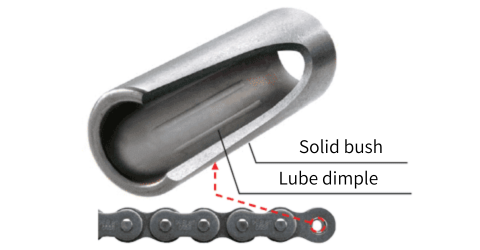

為慶祝公司成立100週年，我們對久經考驗的椿本RS滾子鏈條「G7-EX」進行了升級，並推出了第八代RS滾子鏈條「G8」系列。新系列採用了新型潤滑劑，有效改善了操控性能，抑制了鏈條黏滯現象，同時與上一代產品相比，耐磨性提升了20%。

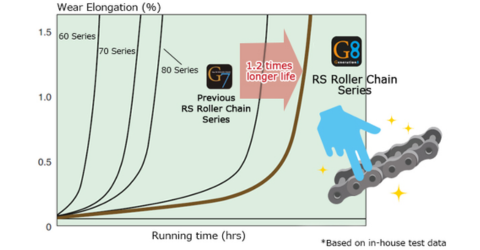

輥鏈磨損壽命的演變

※內部實驗比率

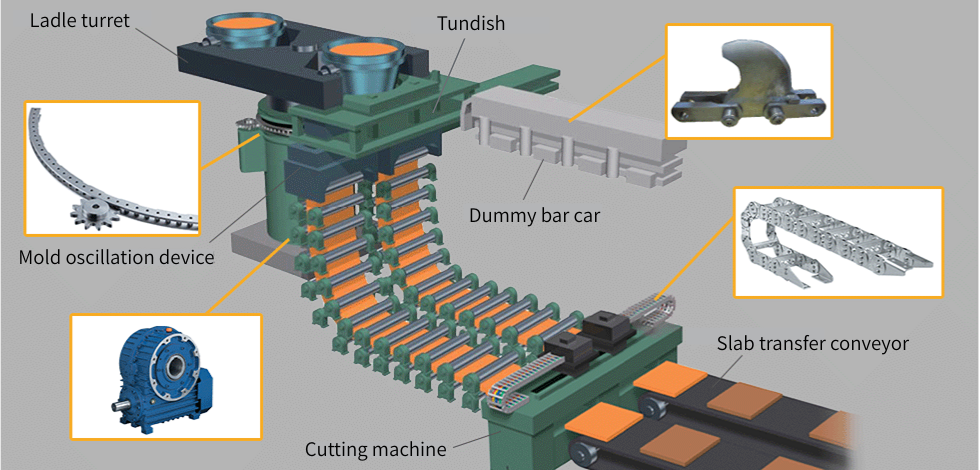

連續鑄造

是凝固在轉爐中精煉的鋼水，制作一定形狀的鋼片的工序。

從轉爐中取出的鋼水從鋼包中連續流入下部的鑄模中進行冷卻。冷卻凝固的鋼切分成規定的長度，運送到軋制工序，加工成各種形狀。

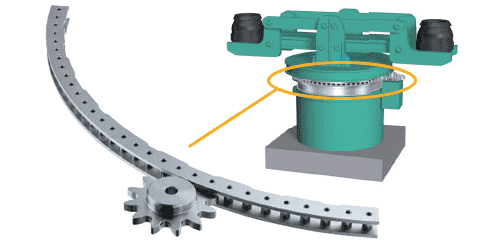

銷齒輪傳動組件

是最適合輪轂轉塔的旋轉驅動部和軋制臺車的驅動部，代替齒輪的新型驅動單元。

採用分段方式，安裝操作簡單，精度粗糙。備有可替換大型齒輪的尺寸，可用於大型裝置。

產品資訊請點擊此處查看。

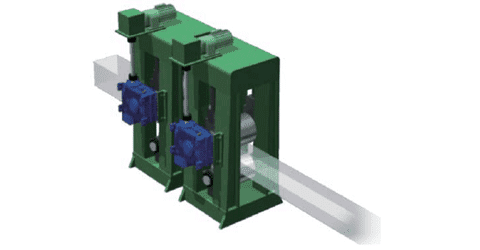

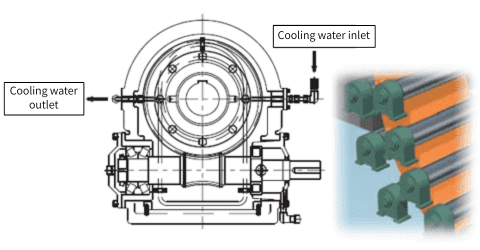

蝸輪減速機（水冷式）

椿本的蝸輪減速機產品線不僅包括圓柱形蝸桿，還包括鼓形蝸輪。

高功率、輕量、緊湊，即使在夾輥驅動等高溫環境下，也能應對水冷規格等各種特殊規格。

咨詢請點擊這裡

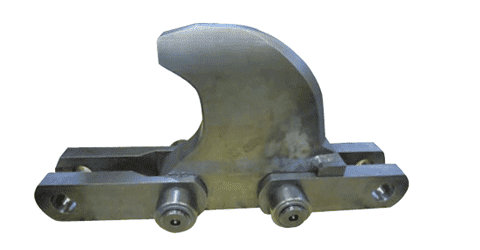

引錠桿車鏈

一種鏈，用於將連鑄中使用的虛擬條恢復到其原始位置。

附件形狀設計與客戶使用的模擬桿相符。底板和配件中與模擬桿接觸的部分均經過熱處理，以提高強度。

咨詢請點擊這裡

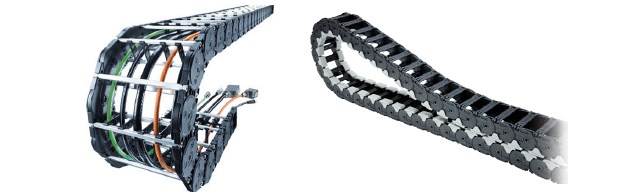

電纜保護鏈條

椿本的電纜保護鏈條系列具有卓越的強度、剛性和耐用性。

防塵電纜保護鏈條支架

透過在構成電纜保護鏈條兩塊板之間設置較大的間隙，可以防止灰塵和金屬屑造成的堵塞、灰塵積聚造成的彎曲不良以及運行過程中的拍打。

即使在粉塵飛散、堆積的環境下，也能以最佳狀態平穩運行，提高耐久性。

咨詢請點擊這裡

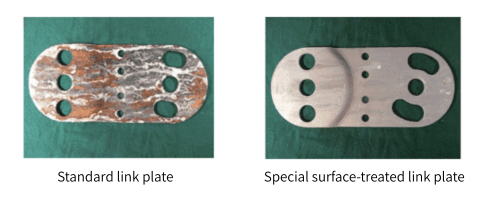

具有特殊表面處理規格的電纜保護鏈條

除“不銹鋼規格”外，還備有“特殊表面處理規格”，即使在直接接觸水或含有水蒸氣等的高溫環境下，耐腐蝕性也很出色。

對金屬板和連接銷進行特殊處理，防止腐蝕加劇，有助於提高耐久性，降低更換頻率。

咨詢請點擊這裡

大型輸送鏈條先進型號

我們為產品線增加了一款先進型號，並提高了傳統椿本大型輸送鏈條的耐磨性和容許張力。

根據輸送機的用途，分別選擇最合適的規格，可進一步延長鏈條的壽命。通過削減更換工程費用和延長附帶設備、零部件的壽命等，為降低總成本做贡獻。

高級模型特殊頁面在這裡

耐環境腐蝕的傳動鏈條（NEP規格/ APP規格）

對於在惡劣、腐蝕性環境下使用的鏈條，椿本的耐環境傳動鏈條是理想之選。

除了不銹鋼鏈條外，我們的表面塗層鏈條和NEP規格在使用壽命和成本效益之間實現了平衡。 NEP NEP規格具有優異的耐海水腐蝕、耐候性和耐化學腐蝕（鹼性化學品）性能，而APP規格則在銷軸上進行了特殊的表面處理，可有效防止孔蝕蝕（疲勞失效的根源），即使在水濺和蒸汽環境中也能保持良好的性能。

點此查看NEP規格產品頁面。

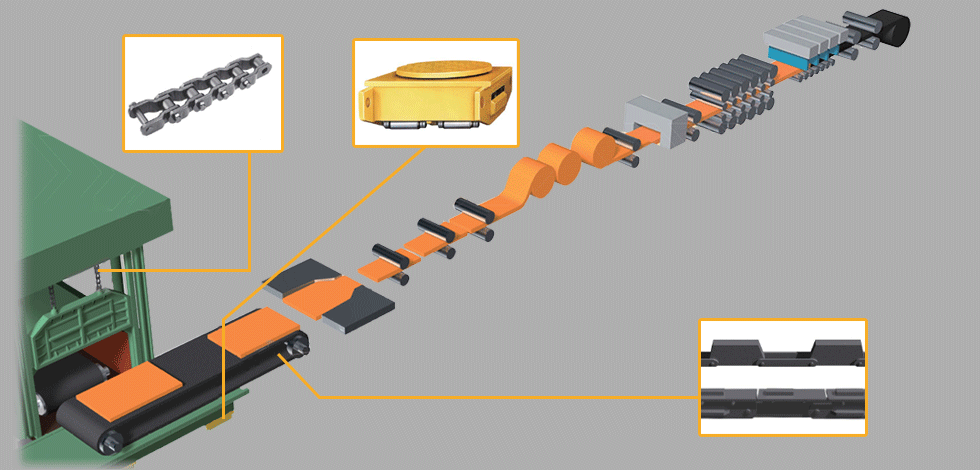

熱軋

是拉伸板，制作帶狀鋼的工序。
將板坯再次加熱至1250°C左右，在熱狀態下進行軋制。軋制的帶狀鋼卷繞成卷，就像衞生紙一樣 (熱卷) 。

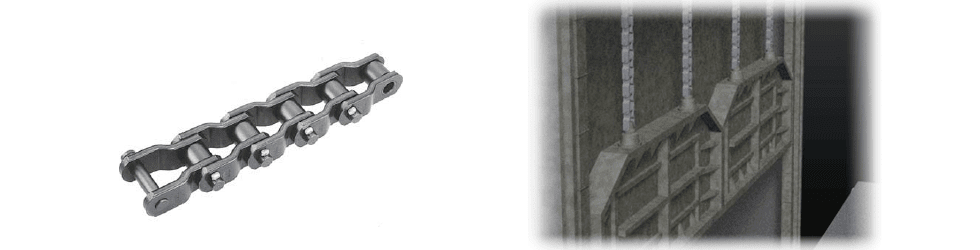

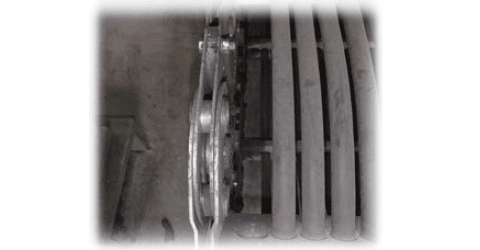

吊鏈

在加熱爐的門的開關等重要部位採用了燕尾鏈。

除了具有信賴和實績的重載鏈子之外，與重載鏈子具有互換性，有著眾多實績的RF形鏈子也非常活躍。

用於輸送半成品的輸送鏈

用於運輸半成品 (如板坯和方坯) 的輸送機所使用的鏈的設計應考慮到運輸對象的形狀、溫度和運輸環境。
帽檐輸送鏈經過多次實踐，可提出最適合的規格。

用於方坯傳送

用於板搬運

冷卻床用

線材輸送用

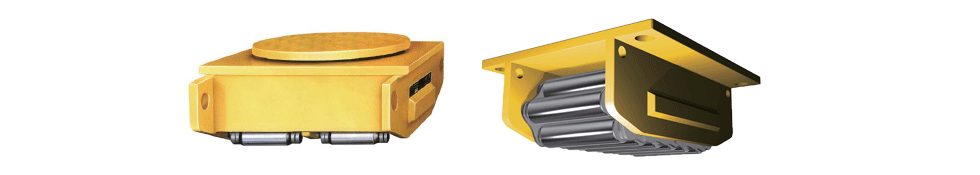

循環鏈

椿本的循環鏈是移動、轉移和運輸重物的理想選擇。其低重心、緊湊的尺寸和高度圓潤的滾輪，使其能夠以最小的力氣運輸重物。

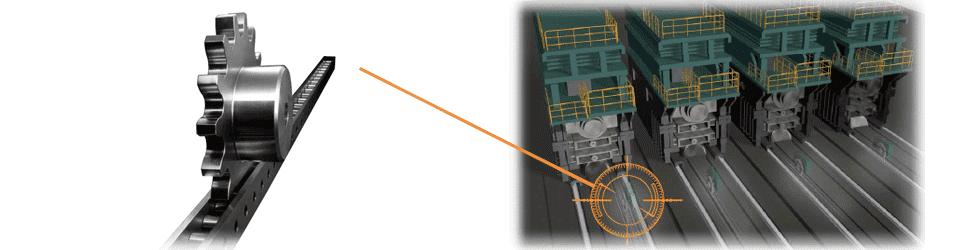

軋機台車運動－大型銷齒輪傳動組件－

椿本的銷齒輪傳動組件在軋鋼機小車運動中發揮至關重要的作用。它們能夠實現液壓缸無法實現的長行程，並有助於節省空間。銷架以固定長度的單元製造，並採用角度規格，使得安裝和齒輪接觸調整變得輕鬆便捷。

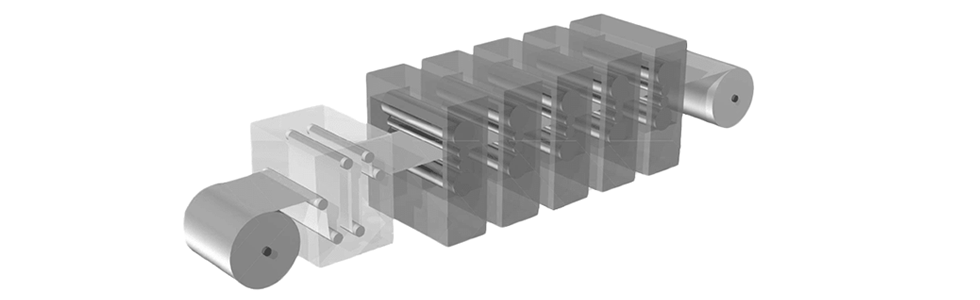

冷軋

是將熱卷在常溫下軋制到產品厚度的工序。用冷軋軋得更薄，制作冷軋線圈。

蝸輪減速機TD 減速機

椿本TD 減速機採用緊湊的鼓形蝸輪齒輪是軋機的理想選擇。
TD 減速機透過優化齒面形狀，優先考慮效率，從而實現高效率。此外，其大量同時嚙合的齒最大限度地減少了旋轉不均勻性。

軋制鋼板的軋機、軋輥驅動裝置

空心型

實心型

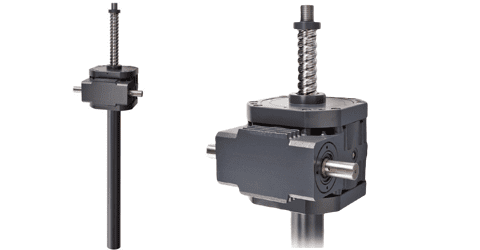

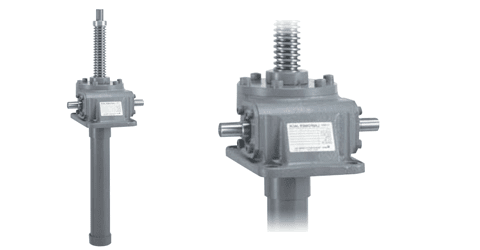

千斤頂

椿本千斤頂提供三種類型的絲槓：梯形螺桿、滾珠絲桿和高導滾珠絲桿。此外，部分梯形螺桿還提供不銹鋼材質和左旋螺紋版本，從而縮短交貨期。它們可適應各種佈局和環境。

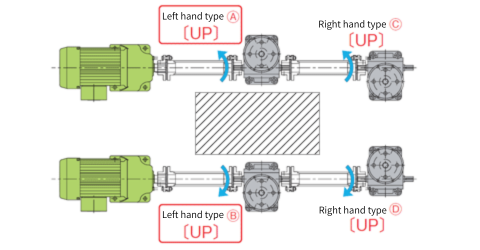

右螺釘規格

左螺釘規格

如果A·B是右側螺釘規格，則螺釘在與C·D相反的方向上 [DOWN] 。
採左螺絲設計，可變為同方向 [UP] 。

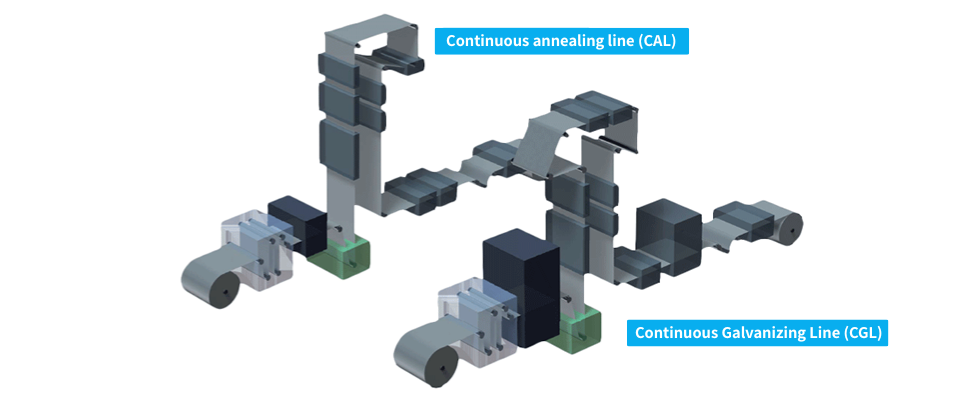

坡口設備CAL (連續退火線) CGL (電鍍線)

壓路機設備是進行軋材的轉移、卷取、回卷的材料儲存裝置。

在包括CAL和CGL在內的鋼板表面處理生產線中，進行的是連續表面處理。這包括在進料端焊接卷材之間的接頭，以及在出料端對捲材進行切割。當生產線出現間斷時，透過升降環形塔架上的小車來平穩地輸送儲存的鋼板。可靠且久經考驗的強力傳動鏈條在小車的升降過程中發揮著至關重要的作用。

G8強力傳動鏈條具有更大的鍊板形狀和厚度，在保持與通用傳動鏈條相容性的同時，提供了高動力傳輸能力和抗拉強度。

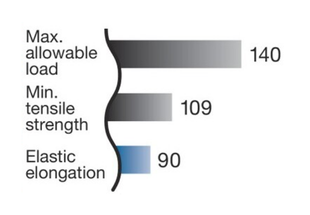

RS滾子鏈條RS-HT，強力鏈條，具有增加的板厚和提高的抗拉強度；超級鏈條，它提供了更高的最大許容張力（傳動能力）；以及超級H鏈條，它通過增加板厚，在與超級鏈條相同的形狀下顯著提高了抗拉強度和最大許容張力。

超級鏈條

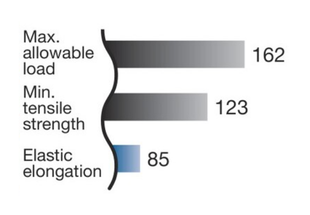

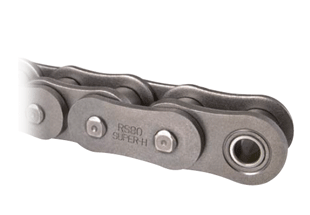

超級H鏈條

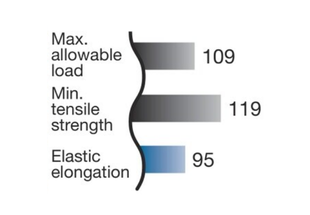

強力鏈條（RS-HT）

※通用滾子鏈為100的情況。(RS80尺寸比較)

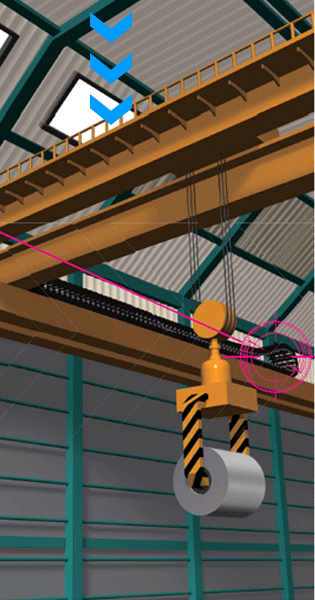

天車起重機

天車起重機可以進行卷動、橫動、行走3種動作，可以確保大範圍的作業區域，因此用於保管堆場和產品發貨堆場的線圈搬運等。

電纜保護鏈條加長自由跨距規格

電纜保護鏈條塑膠系列可處理高達 120 公尺的移動行程，因此適用於長走行距離的橋式起重機。

我們也提供適用於加長自由跨距軌道和配件，方便快速地進行安裝。此外，加裝滑橇有助於延長使用壽命並減少人工成本。

磨損狀態比較

13萬次往返移動結束後

沒有滑橇
磨損正在加劇

帶滑橇
磨損極少

直線作動機

除了螺絲和螺帽式致動器外，椿本還可以提供互鎖鏈條式致動器。
電動升降機(Lift Master)能夠處理懸臂式負載，而Zip Chain則節省空間，支援高速和高頻運行，它們正在徹底改變工作場所。

電動升降機(Lift Master)

螺桿螺母式

可以觀看影片。

內置滑動導軌，實現了可承受單把負荷的高剛性!

是將導向機構內置於框架內的小型構造。可大幅削減組裝、安裝工時。

咬合式鏈條傳動裝置

嚙合鏈式

可以觀看影片。

實現了以往各種線性運動無法實現的絕對節省空間!

嚙合鏈式線性運動比各種線性運動節省大量空間。
具備對應高速、高頻度運轉、環保性等優點。

Zip Chain升降機

嚙合鏈式

可以觀看影片。

對應高速升降，高頻率運行!

以嚙合鏈式直線運動直接傳遞升降推力，無浪費地傳遞動力的劃時代升降機。

鏈式輸送

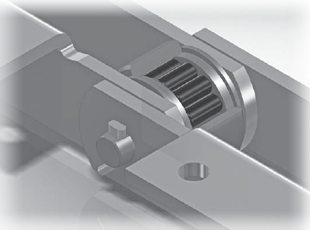

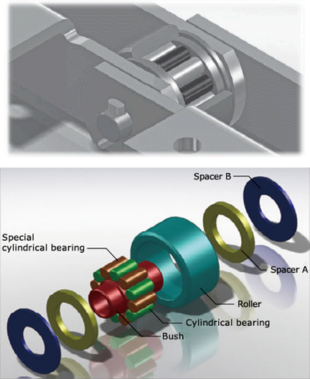

我們的軸承滾子輸送鏈條採用獨特的結構，滾筒內部裝有圓筒滾柱。

我們也提供防塵、防水和免加油版本，鞍座部分有多種形狀可供選擇，以適應輸送物料的形狀。
此外，與滾珠軸承相比，它具有更優異的抗衝擊性，使其成為運輸線圈等重物的理想選擇。

軸承滾子輸送鏈條的常規規範

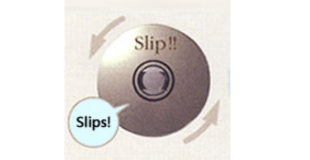

通用輸送鏈

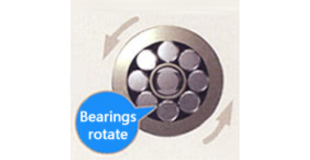

軸承滾子功能

• 降低鏈條運行阻力 (通用輸送鏈的1/3)
• 大幅度提高滾子容許負荷

軸承滾子輸送鏈條

軸承滾子的特點

• 鏈條張力、所需動力的減輕
• 防止機長、低速運轉時出現抖動
• 抑制滾子旋轉不良和降低滑軌摩擦
• 延長了磨損壽命 (軸套與滾子之間)

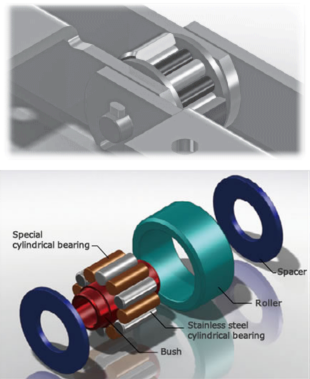

防塵規格

免加油一般仕様

防水規格

變化

平板車搬運

在熱軋板卷和冷軋板卷的臨時保管和發貨場的產品管理區，配置了很多全自動板卷保管和搬運係統。
Tsubaki Matehan事業部以眾多的實績為基礎，衹力於客戶所要求的穩定運行和提高生產性。

雙層轉向架

供給臺車

貨板車

填料線

螺旋轉子

存儲機械人

直線機械人

短切機械人

穿梭機械人

螺旋升降機

擺渡車

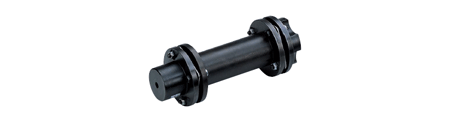

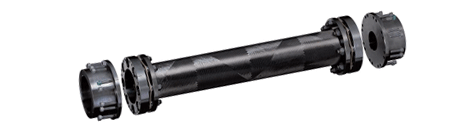

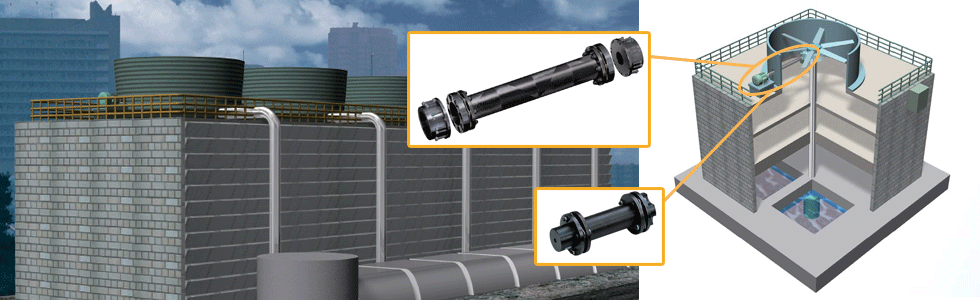

ECHT-FLEX聯軸器CFRP 墊片規格

襯墊管部採用CFRP (碳纖維強化塑料)，在防止腐蝕的同時實現了大幅度的輕量化。
可選擇容易安裝的NER系列與容易更換磁碟的NEF系列。

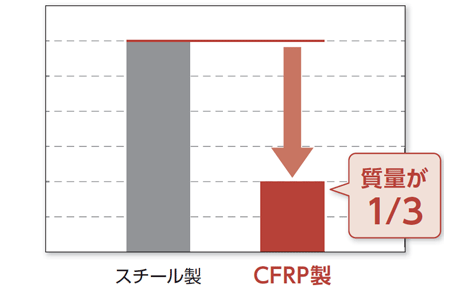

NER230W墊片質量比較
(輪轂面間距2000mm時)

NER系列

與中央單元結構的NER系列組合，即使在高處、腳手架不好的安裝現場也能輕松安裝。也可以制作不銹鋼規格。

NEF系列

也可與NEF系列組合使用，NEF系列可像以前一樣方便地更換圓盤 (板簧) 。此外，通過在圓盤 (板簧) 中使用CFRP材料，可加大容許偏差，延長壽命，還支持不銹鋼規格。
