蝸輪蝸桿減速器（點擊此處查看準準雙曲面齒輪減速頭和斜齒齒輪減速頭）

選擇型號:

展示圖紙、標準價格和交貨期

*要生成正確的格式編號，請按從左到右的順序選擇項目。

系列 尺寸 安裝方向 減速比 軸配置 安裝代號










E
W












請參照下述電機安裝部位尺寸圖
，選擇
安裝代號。

S
W

系列

EWJMK、EWMK:以腳架安裝為基礎的款式。70尺寸以下為EWJMK系列80尺寸以上為EWMK系列。

SWJMK、SWMK:以法蘭安裝、軸上安裝為基本類型。70碼以下為SWJMK系列，80碼以上為SWMK系列。

尺寸

表示減速機的大小。

安裝方向

E或T:EWJMK、SWJMK系列為E,
EWMK、SWMK系列為T,
E可全方位安裝，T為輸入軸位於輸出軸之上的類型。

B:輸入軸低於輸出軸的類型。

V:輸出軸為垂直方向的類型。

詳細內容請參照下圖。

減速比

表示減速比。

軸配置

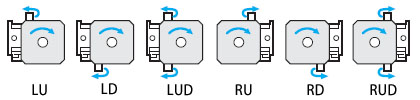

表示安裝面與輸入軸、輸出軸的關係。

詳細內容請參照下圖。

安裝代號

指定與要安裝的電動機相匹配的安裝代號。


從頭開始


EWJMK・EWMK
安裝方向 E, T V
軸配置
SWJMK・SWMK
尺寸 35～63 70 80, 100
安裝方向 E E T B V
軸配置

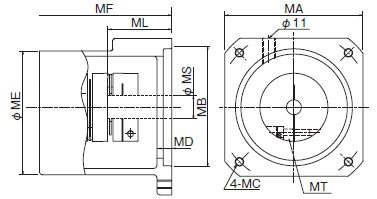

電機支架尺寸圖

單位:mm

尺寸 安裝代號
不同馬達制造商
對應一覽表		 聯軸器 電動機支架尺寸
型號 容許扭矩
N・m		 MA MB MC MD ME ML MS MT
EWJMK35
SWJMK35		 E4DC NES70W 7 □60 Φ50G7 M5深度10
(PCD70)		 5 80 25 Φ8 M3
E4HC 30 Φ14
EWJMK42
SWJMK42		 E4DC NES70W 7 □60 Φ50G7 M5深度10
(PCD70)		 5 80 25 Φ8 M3
E4HC 30 Φ14
EWJMK50
SWJMK50		 G2HC NES250W 25 □80 Φ70G7 M6深度10
(PCD90)		 5 110 (EWJMK)
100 (SWJMK)		 30 Φ14 M4
G5LC 40 Φ19
EWJMK63
SWJMK63		 G2HC
(僅限SWJMK)		 NES250W 25 □80 Φ70G7 M6深度10
(PCD90)		 5 --- 30 Φ14 M4
G5LC 40 Φ19
K2LC NES800W 80 □130 Φ110G7 M8深度13
(PCD145)		 8 --- 40 Φ19 M6
K3YC 55 Φ24
L1MC NES1300W 130 □176 Φ114.3G7 M12深度16
(PCD200)		 8 --- 55 Φ22 M6
L1PC 55 Φ28
L1RC 79 Φ35
EWJMK70
SWJMK70		 G2HC
(僅限SWJMK)		 NES250W 25 □80 Φ70G7 M6深度10
(PCD90)		 5 --- 30 Φ14 M4
G5LC
(僅限SWJMK)		 40 Φ19
K2LC NES800W 80 □130 Φ110G7 M8深度13
(PCD145)		 8 --- 40 Φ19 M6
K3YC 55 Φ24
L1MC NES1300W 130 □176 Φ114.3G7 M12深度16
(PCD200)		 8 --- 55 Φ22 M6
L1PC 55 Φ28
L1RC 79 Φ35
EWMK80
SWMK80		 K2LC NES800W 80 □130 Φ110G7 M8深度13
(PCD145)		 8 --- 40 Φ19 M6
K3YC 55 Φ24
L1MC NES1300W 130 □176 Φ114.3G7 M12深度16
(PCD200)		 8 --- 55 Φ22 M6
L1PC 55 Φ28
L1RC 79 Φ35
EWMK100
SWMK100		 L1MC NES1300W 130 □176 Φ114.3G7 M12深度16
(PCD200)		 8 --- 55 Φ22 M6
L1PC 55 Φ28
L1RC 79 Φ35
