技術資料動力鎖數據

緊固螺栓的技術數據

使用動力鎖進行緊固時，必須使用符合穩定強度標準的高強度螺栓，並使用扭力扳手施加適當的擰緊扭力。

JISB1176、JISB1180

適當擰緊扭矩M A和擰緊力F V螺栓的數據 (公制普通螺紋)

強度等級 10.9 12.9
公稱
d G		 MA FV MA FV
N・m {kgf・m} kN {kgf} N・m {kgf・m} kN {kgf}
M3 1.86 0.19 3.09 315 2.25 0.23 3.72 380
M4 4.02 0.41 5.34 545 4.8 0.49 6.42 655
M5 8.33 0.85 8.77 895 9.8 1 10.5 1070
M6 13.7 1.4 12.3 1260 16.7 1.7 14.8 1510
M8 34.3 3.5 22.7 2320 40.2 4.1 27.3 2790
M10 67.6 6.9 36.2 3690 81.3 8.3 43.4 4430
M12 118 12 52.9 5400 142 14.5 63.2 6450
M14 186 19 72.5 7400 225 23 86.7 8850
M16 289 29.5 100 10200 348 35.5 121 12300
M18 397 40.5 122 12400 475 48.5 145 14800
M20 568 58 157 16000 676 69 188 19200
M22 764 78 195 19900 911 93 234 23900
M24 980 100 225 23000 1180 120 270 27600
M27 1470 150 296 30200 1760 180 356 36300
M30 1960 200 361 36800 2350 240 433 44200

M A:擰緊扭矩
F V:每根螺栓的擰緊力

螺栓尺寸表

1.六角螺栓

六角螺栓
(單位:mm)
螺紋公稱 (d G) M3 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
P (間距)
普通		 0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0
d 2 註1) 3.4 4.5 5.5 6.6 9 11 14 16 18 20 22 24 26 30
D 5.5 7 8.5 10 13 16 18 21 24 27 30 33 36 40
H 3 4 5 6 8 10 12 14 16 18 20 22 24 27
W 2.5 3 4 5 6 8 10 12 14 14 17 17 19 19
m(min) 1.6 2.2 2.5 3 4 5 6 7 8 9 10 11 12 13.5
da(max) 3.6 4.7 5.7 6.8 9.2 11.2 14.2 16.2 18.2 20.2 22.4 24.4 26.4 30.4
R(min) 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
ℓ 4～20 4～25 8～32 10～50 12～100 14～125 18～125 20～160 25～160 28～180 35～180 45～180 50～300 55～300
S註2) 12 14 16 18 22 26 30 34 38 42 46 50 54 60
60 66
40 44 48 52 56 60 66
73 79
  • 註1) 表示JISB1001 2級
  • 註2）當ℓ ≦ 125mm時，S = 2d + 6；當125mm < ℓ ≦ 200mm時，S = 2d + 12；當200mm < ℓ時，S = 2d + 25

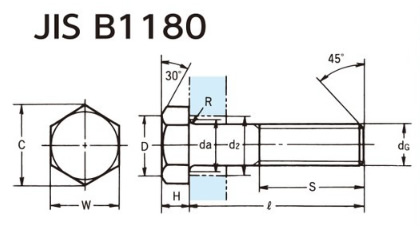

2.六角螺栓

六角ボルト
螺紋公稱 (d G) M3 M4 M5 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 (M27)
P (間距)
普通		 0.5 0.7 0.8 1.0 1.25 1.5 1.75 2.0 2.0 2.5 2.5 2.5 3.0 3.0
d 2 註1) 3.4 4.5 5.5 6.6 9 11 14 16 18 20 22 24 26 30
D 5.3 6.8 7.8 9.8 12.6 16.5 18 21 23 26 29 31 34 39
H 2 2.8 3.5 4 5.5 7 8 9 10 12 13 14 15 17
W 5.5 7 8 10 13 17 19 22 24 27 30 32 36 41
C (約) 6.4 8.1 9.2 11.5 15 19.6 21.9 25.4 27.7 31.2 34.6 37 41.6 47.3
da(max) 3.6 4.7 5.7 6.8 9.2 11.2 14.2 16.2 18.2 20.2 22.4 24.4 26.4 50.4
R(min) 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8 1
ℓ 5～32 6～40 7～50 7～70 11～100 14～100 18～140 20～140 22～140 25～200 28～200 28～200 30～200 35～240
S註2) 12 14 16 18 22 26 30 34 38 42 46 50 54 60
66
36 40 44 48 52 56 60 66
79
  • 註1) 表示JISB1001 2級
  • 註2）當ℓ ≦ 125mm時，S = 2d + 6；當125mm < ℓ ≦ 200mm時，S = 2d + 12；當200mm < ℓ時，S = 2d + 25
