小型輸送鏈條選擇程序

根據輸送機的種類和容量，選擇適當的鏈條尺寸和形式。根據輸送機的使用條件會有各種情況，有時也不能一概而論，但一般按以下步驟進行。

1.確認交貨條件

2.連鎖品種的暫定

3. 檢查滾筒和附件的允許載重。

4.計算作用在鏈上的最大張力

5.確定鏈大小

6.間歇運轉時的鏈條選擇法

步驟1.確認交貨條件

1.輸送機類型(板條輸送機、鬥式輸送機等)
2.運輸方向(水平、傾斜、垂直運輸)
3.搬運物的種類、品質和尺寸
4.交貨數量、交貨間隔
5.輸送機速度
6.輸送機長度
7.有無潤滑
8.運輸環境(溫度、腐蝕因素)

步驟2.鏈條品種的臨時決定

查找作用在鏈上的最大靜態張力 (F) 。

SI單位F (kN) =W×f ₁ ×K _V × G 1000

重力單位F{kgf}=W×f ₁ ×K _V

W = 傳送帶上搬運物總質量 {重量} kg {kgf}

f ₁ =摩擦係數 (表3) K _V =速度係數 (表4)

G = 9.80665m/s²

F（或當鏈平行時為 F × 0.6）或更多最大容許張力有
鏈條的類型和尺寸將暫定確定。

(可以通過拖動來移動)

小型輸送鏈條（不包括不鏽鋼鍊和工程塑膠鏈）的最大容許張力設定為疲勞極限。

如果負載低於此值，即使重複施加負載，小型輸送鏈條也不會斷裂。

*不鏽鋼和工程塑膠。最大容許張力是根據銷和套筒之間的表面壓力確定的，同時考慮耐磨性能。

步驟3.確認允許負荷

負載式輸送機中作用在滾筒或附件上的負載應小於表 1 和表 2 中的數值。

表1本體滾子的容許負荷

單位:kN{kgf}/個
尺寸	雙節距 RS型附附件（標準規格） Lambda/長壽命 Lambda		不鏽鋼滾子 (SS, AS)		塑膠滾子		塑膠滾子 KV規格	低噪音塑膠滾子	塑鋼鏈條
尺寸	R滾子	S滾子	R滾子	S滾子	R滾子	S滾子	R滾子	R滾子	塑鋼鏈條
RS25	-	-	-	-	-	-	-	-	0.005 {0.5}
RS35	-	-	-	-	-	-	-	-	0.015 {1.5}
RF2040・RS40	0.64 {65}	0.15 {15}	0.20 {20}	0.05 {5}	0.20 {20}	0.02 {2}	0.20 {20}	0.14 {14}	0.02 {2.0}
RF2050・RS50	0.98 {100}	0.20 {20}	0.29 {30}	0.06 {6}	0.29 {30}	0.03 {3}	0.29 {30}	0.21 {21}	0.04 {4.0}
RF2060・RS60	1.57 {160}	0.29 {30}	0.49 {50}	0.09 {9}	0.49 {50}	0.05 {5}	0.49 {50}	0.34 {35}	0.06 {6.0}
RF2080・RS80	2.65 {270}	0.54 {55}	0.78 {80}	0.15 {15}	0.88 {90}	0.09 {9}	-	0.62 {63}	-
RF2100・RS100	3.92 {400}	0.78 {80}	1.18 {120}	0.25 {25}	1.27 {130}	-	-	-	-
RF2120・RS120	5.88 {600}	1.18 {120}	1.77 {180}	0.34 {35}	-	-	-	-	-
RS140	-	1.32 {135}	-	0.39 {40}	-	-	-	-	-
RF2160・RS160	9.61 {980}	1.91 {195}	2.75 {280}	0.54 {55}	-	-	-	-	-

註)

1. 數值為潤滑後的值。附附件的雙節距和 RS 型鏈條包括耐環境鏈條（NP 和NEP規格）。
2. 對於塑鋼鏈條，每件允許的載重是內鏈節的下側支撐時。
3. 對於標準規格R 型滾輪的導軌材料，應使用 S45C 或更高抗拉強度的材料。
4. 有關滾針套筒鏈條和滾針籠架鏈條的信息，請參閱產品資訊頁面。

本體滾子的容許負荷

表 2附件A 的允許載重

(可以通過拖動來移動)

這是 A 型附件能夠承受的垂直載重。

根據您安裝的附件的形狀和結構，附件A 上可能會產生扭力。如果發生這種情況，請與我們聯絡。

單位:kN{kgf}/個
雙節距鏈條			RS型鏈
尺寸	雙節距¹	不鏽鋼	尺寸	附件¹	不鏽鋼
RF2040	0.262 {26.7}	0.108 {11.0}	RS25	0.028 {2.9}	0.012 {1.2}
RF2050	0.455 {46.4}	0.189 {19.3}	RS35	0.094 {9.6}	0.036 {3.7}
RF2060	1.06 {108}	0.419 {42.7}	RS40	0.130 {13.3}	0.054 {5.5}
RF2080	1.67 {170}	0.646 {65.9}	RS50	0.243 {24.8}	0.101 {10.3}
RF2100	2.51 {256}	1.15 {117}	RS60	0.376 {38.3}	0.148 {15.1}
RF2120	3.68 {375}	1.79 {183}	RS80	0.591 {60.3}	0.233 {23.8}
RF2160	5.84 {596}	3.13 {319}	RS100	0.933 {95.1}	0.361 {36.8}
			RS120	1.39 {142}	0.629 {64.1}
			RS140	1.82 {186}	0.869 {88.6}
			RS160	2.36 {241}	1.19 {121}

註)

1. 包括耐環境污染的鏈條（NP/ NEP規格）。
2. 有關滾針套筒鏈條和滾針籠架鏈條的信息，請參閱產品資訊頁面。

・附件A 可承受的垂直載重的作用點是附件安裝孔的位置。
・K型附件威力是A型附件的兩倍。
·請註意不要超過滾子的容許負荷。

步驟4.計算作用在鏈上的最大張力 (F)

目錄中同時列出了SI單位和重力單位。以重力單位計算最大張力時，“重量” (kgf) 等於“質量” (kg) 。

F=作用在鏈上的最大靜態張力:kN{kgf}
V=傳送速度 (鏈速度) :m/min
H=鏈輪中心距離 (垂直方向) :m
L=鏈輪中心距離 (水平方向) :m
C=鏈輪中心距離:m
M=運行部的質量{重量}:鏈條^※、鏟鬥、圍裙等的質量{重量}:kg/m{kgf/m}
W = 輸送帶上搬運物的最大總質量（重量）：kg（kgf）
對於散裝物品：W = C 裝載間隔 ×搬運物重量
kW=動力要求
f ₁ = 鏈條與導軌之間的摩擦係數（表 3）
η=驅動部分的傳動機械效率
G =重力加速度:9.80665m/s ²

※兩條鏈子並列使用時，鏈子重量為兩條。

*如果經常進行正向和反向操作，鏈條需要透過收緊裝置進行收緊，因此計算公式將與下面的公式不同。
如果您要透過收緊裝置來消除鏈條中的鬆弛，請使用此處 Q&A6 中的計算公式。

表3-1 f ₁:本體鏈條的滾子在導軌上滾動時的摩擦係數

滾子分類	鋼輥		Lambda 鏈條	塑膠滾子^壓注塑	低噪音塑膠滾子	針套鏈條
滾子分類	潤滑 (無)	潤滑 (有)	Lambda 鏈條	潤滑 (無)		潤滑 (無)
R滾子	0.12	0.08	0.08	0.08	0.1	0.21
S滾子	0.21	0.14	0.14	-	-	-

註）塑膠滾子包含 KV 規格。

表3-2 f ₁:鏈板在導軌上滑動時的摩擦係數

鋼板		塑鋼鏈條
潤滑 (無)	潤滑 (有)	塑鋼鏈條
0.3	0.2	0.25

計算公式

SI單位	{重力單位}

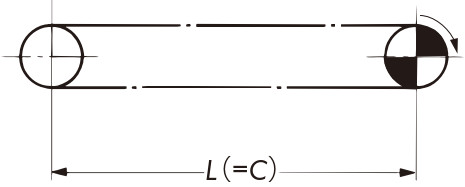

水平交貨攜帶搬運物時 F = (W + 2.1 × M × C) × f₁ × G 1000 kW = F × V 6120 × 1 η F = (W + 2.1 × M × C) × f₁ kW = F × V 6120 × 1 η
垂直傳送 F = (W + M × C) × G 1000 kW = W × V 60 × G 1000 × 1 η F = W + M × C kW = W × V 6120 × 1 η
傾斜搬運^※ 攜帶搬運物時 F = (W + M × C) L × f₁ + H C + 1.1 × M × (L × f₁ - H) × G 1000 kW = V 60 F - M × (H - L × f₁) G 1000 × 1 η F = (W + M × C) L × f₁ + H C + 1.1 × M × (L × f₁ - H) kW = V 6120 F - M × (H - L × f₁) × 1 η 註）在標有星號的 F 公式中，如果 L × _f1- H < 0，則 L × _f1- H = 0。此外，在 kW 公式中，如果 H - L × _f1 < 0，則 H - L × _f1 = 0。

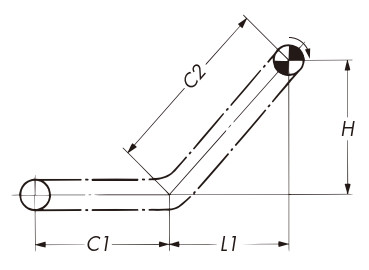

水平、傾斜搬運^※ 攜帶搬運物時 F = ( W C₁ + C₂ + 2.1 × M) C₁ × f₁+ ( W C₁ + C₂ + M) × (L₁ × f₁ + H) + 1.1 × M × (L₁ × f₁ - H) × G 1000 kW = V 60 F - M × (H - L₁ × f₁) G 1000 × 1 η F = ( W C₁ + C₂ + 2.1 × M) × C₁ × f₁+ ( W C₁ + C₂ + M) × (L₁ × f₁ + H) + 1.1 × M (L₁ × f₁ - H) kW = V 6120 F - M × (H - L₁ × f₁) × 1 η 註）在標有星號的 F 公式中，若 L ₁ × f ₁- H < 0，則 L ₁ × f ₁- H = 0。此外，在 kW 公式中，如果 HL ₁ × f ₁ < 0，則 H - L ₁ × f ₁ = 0。

步驟5.確定鏈尺寸

作用在鏈條上的最大張力 (F) 乘以表4中的速度係數 (K _V)，選擇滿足下式的鏈條。

F × K _V ≦最大容許張力

表4速度係數 (K _V)

鏈速度m/min	速度因數 (Kv)
15以下	1.0
15～30	1.2
30～50	1.4
50～70	1.6
70～90	2.2
90～110	2.8
110～120	3.2

下列鏈的建議速度如下:。

滾針套筒鏈條滾針籠架鏈條觸覺表/小型間歇鏈條	30m/min以下
塑膠滾子滾子鏈塑鋼鏈條	70m/min以下

表5：小型輸送鏈條強度（單位：kN{kgf}）

雙節距力量列表

雙節距免加油鏈條（包括LMC和NP），長壽命免加油鏈條（最大容許張力）
尺寸	通用鏈	免加油鏈條長壽命免加油鏈條
RF2040	2.65 {270}	2.65 {270}
RF2050	4.31 {440}	4.31 {440}
RF2060	6.28 {640}	6.28 {640}
RF2080	10.7 {1090}	10.7 {1090}
RF2100	17.1 {1740}	17.1 {1740}
RF2120	23.9 {2440}	23.9 {2440}
RF2160	40.9 {4170}	-

耐環境腐蝕的小型輸送鏈條（最大容許張力）
尺寸	不鏽鋼雙節距					塗雙節距
尺寸	SS規格	HS规格	AS規格	NS規格	LSK規格	NP規格	NEP規格
RF2040	0.69 {70}	1.19 {121}	0.69 {70}	0.44 {45}	0.44 {45}	2.65 {270}	2.65 {270}
RF2050	1.03 {105}	1.85 {189}	1.03 {105}	0.69 {70}	0.69 {70}	4.31 {440}	4.31 {440}
RF2060	1.57 {160}	2.78 {283}	1.57 {160}	1.03 {105}	1.03 {105}	6.28 {640}	6.28 {640}
RF2080	2.65 {270}	4.77 {486}	2.65 {270}	1.77 {180}	-	10.7 {1090}	10.7 {1090}
RF2100	2.55 {260}	-	-	-	-	17.1 {1740}	17.1 {1740}
RF2120	3.82 {390}	-	-	-	-	23.9 {2440}	-
RF2160	6.37 {650}	-	-	-	-	40.9 {4170}	-

塑膠滾子滾子鏈（最大容許張力）
尺寸	通用系列				低噪音系列			耐熱規格
尺寸	標準規格	NP規格	SS規格	SP輥	標準規格	NP規格	SS規格	耐熱規格
RF2040	0.44 {45}	0.44 {45}	0.44 {45}	0.23 {23}	0.44 {45}	0.44 {45}	0.44 {45}	0.44 {45}
RF2050	0.69 {70}	0.69 {70}	0.69 {70}	0.34 {34}	0.69 {70}	0.69 {70}	0.69 {70}	0.69 {70}
RF2060	1.03 {105}	1.03 {105}	1.03 {105}	0.54 {55}	1.03 {105}	1.03 {105}	1.03 {105}	1.03 {105}
RF2080	1.77 {180}	1.77 {180}	1.77 {180}	0.88 {89}	1.77 {180}	1.77 {180}	1.77 {180}	-
RF2100	2.55 {260}	2.55 {260}	2.55 {260}	-	-	-	-	-

空心銷鏈（最大容許張力）
尺寸	通用規格	LMC規格	NP規格	SS規格
RF2040	1.77 {180}	1.47 {150}	1.77 {180}	0.44 {45}
RF2050	3.14 {320}	2.55 {260}	3.14 {320}	0.69 {70}
RF2060	4.22 {430}	3.43 {350}	4.22 {430}	1.03 {105}
RF2080	7.65 {780}	6.18 {630}	7.65 {780}	1.77 {180}

彎曲鏈條（最大容許張力）
尺寸	通用規格
RF2040	1.86 {190}
RF2050	2.84 {290}
RF2060	4.02 {410}
RF2080	6.96 {710}

間歇輸送鏈

滾針套筒鏈條（最大容許張力）
尺寸	標準規格	高精度規格	不鏽鋼規格
RF2040	0.78 {80}	0.78 {80}	0.44 {45}
RF2050	1.27 {130}	1.27 {130}	0.69 {70}
RF2060	1.77 {180}	1.77 {180}	1.03 {105}
RF2080	2.94 {300}	2.94 {300}	1.77 {180}

滾針籠架鏈條
尺寸	最大容許張力
RF2040	0.45 {45}
RF2050	0.69 {70}
RF2060	1.03 {105}
RF2080	1.77 {180}

小型間歇鏈條
尺寸	最大容許張力
BCM12.5-9	0.3 {30}
BCM15-9	0.3 {30}

間歇平台鏈條
尺寸	最大容許張力
BC050	0.49 {50}
BC075	0.69 {70}
BC100	0.69 {70}
BC150	1.27 {130}

RS強度列表

附附件的RS鏈、免加油鏈條（包括LMC和NP規格）以及長壽命免加油鏈條
尺寸	通用鏈	免加油鏈條	長壽命免加油鏈條
RS25	0.64 {65}	-	-
RS35	1.52 {155}	1.52 {155}	-
RS40	2.65 {270}	2.65 {270}	2.65 {270}
RS50	4.31 {440}	4.31 {440}	4.31 {440}
RS60	6.28 {640}	6.28 {640}	6.28 {640}
RS80	10.7 {1090}	10.7 {1090}	10.7 {1090}
RS100	17.1 {1740}	17.1 {1740}	17.1 {1740}
RS120	23.9 {2440}	23.9 {2440}	-
RS140	32.4 {3300}	32.4 {3300}	-
RS160	40.9 {4170}	-	-

耐環境腐蝕的小型輸送鏈條（最大容許張力）
尺寸	RS型附配件鏈條					塗層RS型附配件鏈條		塑鋼鏈條	塑膠滾子鏈
尺寸	SS規格	HS规格	AS規格	NS規格	LSK規格 (不鏽鋼滾子)	NP規格	NEP規格	塑鋼鏈條	SP輥
RS25	0.12 {12}	-	-	0.12 {12}	-	0.64 {65}	-	0.08 {8}	-
RS35	0.26 {27}	-	-	0.26 {27}	-	1.52 {155}	-	0.18 {18}	-
RS40	0.69 {70}	1.19 {121}	0.69 {70}	0.44 {45}	0.44 {045}	2.65 {270}	2.65 {270}	0.44 {45}	0.23 {23}
RS50	1.03 {105}	1.85 {189}	1.03 {105}	0.69 {70}	0.69 {070}	4.31 {440}	4.31 {440}	0.69 {70}	0.34 {34}
RS60	1.57 {160}	2.78 {283}	1.57 {160}	1.03 {105}	1.03 {105}	6.28 {640}	6.28 {640}	0.88 {90}	0.54 {55}
RS80	2.65 {270}	4.77 {486}	2.65 {270}	1.77 {180}	-	10.7 {1090}	10.7 {1090}	-	0.88 {89}
RS100	3.82 {390}	-	-	-	-	17.1 {1740}	17.1 {1740}	-	-
RS120	3.82 {390}	-	-	-	-	23.9 {2440}	-	-	-
RS140	4.61 {470}	-	-	-	-	32.4 {3300}	-	-	-
RS160	6.37 {650}	-	-	-	-	40.9 {4170}	-	-	-

空心銷鏈（最大容許張力）
尺寸	通用規格	Lambda規格	NP規格	SS規格
RS40	1.77 {180}	1.47 {150}	1.77 {180}	0.44 {45}
RS50	3.14 {320}	2.55 {260}	3.14 {320}	0.69 {70}
RS60	4.22 {430}	3.43 {350}	4.22 {430}	1.03 {105}
RS80	7.65 {780}	6.18 {630}	7.65 {780}	1.77 {180}

彎曲鏈條（最大容許張力）
尺寸	通用規格
RS40	1.86 {190}
RS50	2.84 {290}
RS60	4.02 {410}
RS80	6.96 {710}

註)

1. SS規格和NS規格在出貨前未塗油。如果您要在水下或不會接觸到水的環境中使用產品，請務必在使用前塗上油。
2.在不加油的情況下使用時，鏈條有可能在早期發生彎曲不良。
3.最大容許張力是在有油潤滑條件下的數值（包括水潤滑）。

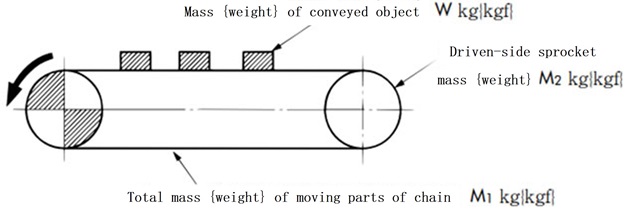

步驟6.間歇操作中鏈條的選擇方法

當使用鏈條進行間歇操作時，例如與分度裝置一起使用時，作用在鏈條上的張力不僅要考慮為一般的鏈條選擇因素（基於摩擦力的張力 F），還要考慮為由於慣性而產生的附加張力 F1。

附加張力F1通常由F1=mα計算。以這個公式為基礎說明計算步驟。

m=從動側的總質量 (kg)
α=最大加速度 (m/s ²)

SI單位

{重力單位}

1) 求從動側的總質量m。

m = W + M₁ + 1 2 M₂

註) 1 2 M ₂:鏈輪慣性力的近似值，換算成鏈。

2) 通過F1=mα求出最大加速度α (m/s ²) 和慣性產生的附加張力。

例如，使用凸輪式索引裝置時，最大加速度α由
α=Am Lt ² (m/s ²) 求出。

L:1節拍的進給量 (m)
t:1節拍的進給時間 (s)
Am:無因次最大加速度 (表6)

請使用與凸輪曲線相應的Am值。

表6凸輪曲線與Am的關係
名稱	Am
變形正絃曲線 (MS)	±5.53
梯形變形曲線 (MT)	±4.89
變形正絃等速曲線 (MSC)	±8.01

詳情請洽分度製造商。

3) 計算基於慣性的附加張力的全作用張力F _Σ。

F_Σ = F + F₁/1000

F:基於摩擦力的鏈張力 (kN)
(靜態最大張力)

3) 計算基於慣性的附加張力的全作用張力F _Σ。

F_Σ = F + F₁/G

F:基於摩擦力的鏈張力 (kN)
(靜態最大張力)

G:重力加速度9.80665 (m/s ²)

4) 確定鏈大小

F _Σ Kv ≤最大容許張力

Kv:速度係數 (表4)

5) 也請檢查鏈條的滾子容許負荷。

(可以通過拖動來移動)

以潤滑狀態下使用為前提，是不會產生滾子旋轉不良的標準值。
