技術資料離合器使用

BR系列 (開放式) 使用註意事項

開式

  • 1. 暫時僅安裝外輪並檢查安裝精度。外輪安裝精度請參考右側表格。請注意，安裝精度差可能會損壞凸輪離合器。
  • 2. 使用油潤滑時，油位應達到内輪底部外緣（請參閱安裝範例）。注意不要添加過多的油，否則可能導致過熱。
  • 3. 在減速機等裝置中使用時，請務必確保其結構不會使齒輪油進入凸輪離合器。尤其要注意，如果含有極壓添加劑的齒輪油進入凸輪離合器，會顯著縮短凸輪離合器的使用壽命。

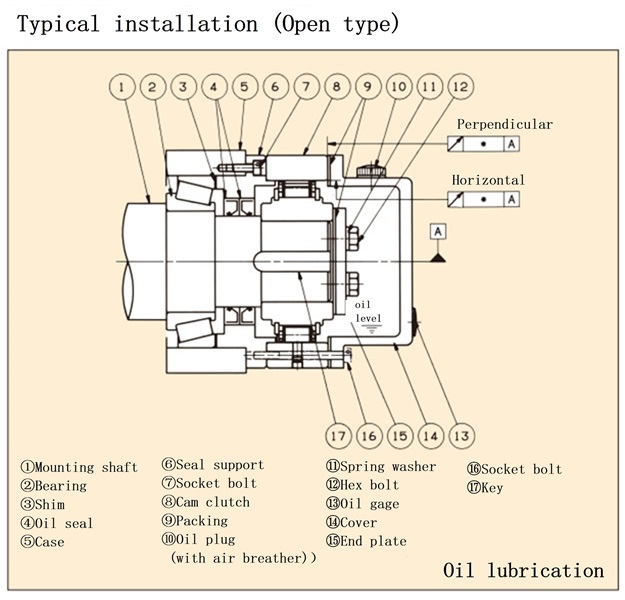

BRシリーズオープンタイプ取付例

BR系列 (包裝類型) 使用註意事項

包類型

  • 1. 連接到外輪扭力臂、聯軸器等必須使用強度等級為 10.9 或更高的螺栓牢固地連接。
  • 2.扭矩臂與扭矩臂的旋轉固定裝置必須設置2mm左右的間隙。將扭矩臂固定在剛性上時，凸輪離合器內部會產生卡痕，可能會導衹損壞，請註意。
  • 3. 如果軸因受熱而膨脹和收縮，例如在熱風鼓風機的旋轉裝置中，則該結構應能使這種膨脹和收縮在聯軸器側得到吸收。
  • 4.凸輪離合器承受推力負荷時，請另外設置承受推力負荷的裝置。
  • 5.出廠時已封入潤滑脂。
BRシリーズ パッケージタイプ取付例

開型和包裝類型

關於潤滑和維護，請參照這裡。
