離合器潤滑技術資料
潤滑和維護
推薦潤滑油和潤滑脂
適當的潤滑是使凸輪離合器長時間充分發揮功能的必要保養。請按照以下記載進行適合用途的正確潤滑。
1.凸輪離合器用油
| 用法 | 超越或止逆 | 分度 | ||
|---|---|---|---|---|
| 容許旋轉速度的1/3以下 周圍溫度30°C以下 |
容許旋轉速度的1/3以上 或環境溫度30°C以上 |
|||
| 潤滑油品牌 | 日本殼牌集團 | Turbo Oil T32、Limura D10W、 Gelco ATF |
利穆拉D30 | - |
| ENEOS | DTE油燈、 多功能ATF、ATF220 FBK渦輪32、自動D2、 FBK油RO32、RIX渦輪32、 ATFII (N) |
FBK Oil RO68 | - | |
| 出光興產 | 達芙尼渦輪機油32、 阿波羅ATF-DX |
Apolyl Gazel MotiveS -330CF | 達芙妮精油CR10 | |
| 科斯莫石油公司 | Cosmo渦輪增壓32、 Cosmo渦輪增壓32、Cosmo ATF2 |
Cosmo Diesel CF30 | - | |
| 三和化成 | - | - | 薩米克北極油燈 | |
2.凸輪離合器潤滑脂
| 潤滑脂 | 適用離合器 | 日本殼牌集團 | ENEOS | 協同油脂 | 埃克森美孚日本 | 科斯莫石油公司 |
|---|---|---|---|---|---|---|
| 萬能潤滑脂Li係 | 一般用途 | Shelgadas S2 V125J 2 (S)、 太陽光潤滑脂2 |
馬蒂諾克潤滑脂2 | Unilube自潤滑部件No.2 | - | Dynamics Super No.2 |
| BS系列 BR系列 |
Shelgadas S2 V125J 1 (S)、 太陽光潤滑脂1 |
馬蒂諾克潤滑脂1 | 馬爾滕普PSNo.1 | - | Dynamics Super No.1 |
|
| BB系列 ML系列 |
- | - | - | 信標325J | - |
- 1.請避免使用含有極壓添加劑的潤滑油 (脂) 。
- 2.使用上述潤滑脂潤滑時，凸輪離合器能夠正常工作的使用周圍溫度範圍為-5°C~40°C。超過這個溫度條件時，請與本公司商談。
- 3.備有凸輪離合器用純正潤滑油 (脂)，敬請使用。
| 純正潤滑油 (脂) | 容量 | 用途 |
|---|---|---|
| 凸輪離合器用原裝潤滑油 | 1L | 超越或止逆 （低於允許轉速的1/3） |
| 凸輪離合器專用正品潤滑油 （用於分度） |
1L | 分度 |
| 凸輪離合器用原裝潤滑脂 | 500g | 使用環境溫度-5°C~40°C |
潤滑形式和維護
潤滑形式為油潤滑的系列在出廠時未封入潤滑油，因此請在使用前註入適當的潤滑油。
| 系列 | 潤滑形式 | 維護 | |
|---|---|---|---|
| MZ・MZ-G・LD MA・BB・ML |
潤滑脂潤滑 | 出廠時已封入潤滑脂。BB系列用於機油潤滑時，應採用油浴，油面高度應在軸心以上。 | |
| 200・PB | 潤滑脂潤滑 | 請6個月清洗一次內部，更換新的潤滑脂。 | |
| 油潤滑 | 請進行油浴形式的潤滑。請每三個月更換一次機油。 | ||
| MG・MI・MI-S・MR | 油潤滑 | 每100小時補充，每3個月排出一次舊機油，清洗內部後，請更換新機油。 | |
| MX | 油潤滑 | 每300小時排出舊機油，清洗內部後，請更換新機油。 | |
| MG-R | 油潤滑 | 每300小時補充，每3個月排出一次舊機油，清洗內部後，請更換新的機油。 | |
| BR | 包類型 | 潤滑脂潤滑 | 出廠時已封入潤滑脂。請每三個月補充一次。 |
| 開式 | 潤滑脂潤滑 | 請每三個月補充一次。 | |
| 油潤滑 | 每6個月排出一次舊機油，清洗內部後，請更換新的機油。 | ||
| BS | 30～135 | 潤滑脂潤滑 | 出廠時已封入潤滑脂。 |
| 160～350 | 潤滑脂潤滑 | 請每年排出一次舊潤滑脂，清洗內部後，註入新的潤滑脂。 | |
| 425, 450 | 油潤滑 | 每3個月補充一次，每6個月~1年排出一次舊機油，清洗內部後更換新機油。 | |
| BS-F | 潤滑脂潤滑 | Pre-lubricated with grease. Drain and clean inside of the Cam Clutch and inject new grease once a year | |
| OB, TB | オイルバス | Lubrication maintenance is necessary only once a year for normal use | |
潤滑油註入法

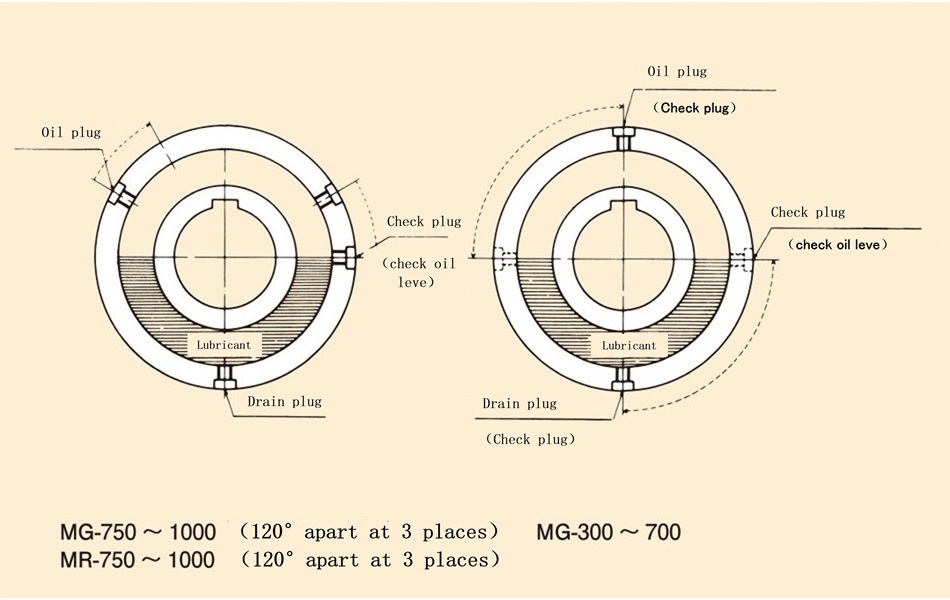

1.MG.MR系列潤滑油加註的方法
- 1. 原則上，潤滑劑的量應達到過超越和止逆軸心的高度。
- 2. 每個系列的外輪有 2 到 4 個插頭。
- 3.可以使用4個插頭的，請將各個插頭置於上、中、下的位置，取下上部和中間的插頭，從上部加油，一直加到中間的插頭出油為止。
- 4.可以使用三個插頭的，請將一個插頭放在下部，取下上部兩個插頭，從其中一個加油。請將上部任一塞子的位置旋轉至軸心高度，確認油量。
- 5.只有兩個插頭的，請只取下上部插頭，從那個插頭加油。再將塞子旋轉90°，確認油是否進入軸心。

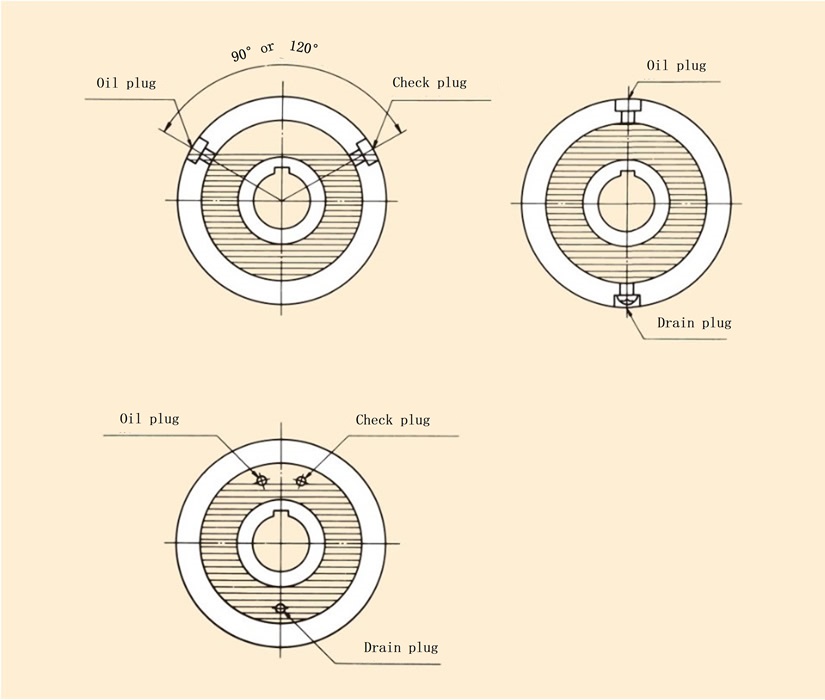

2.一種MI.MI-S.MX系列潤滑油註入的方法
- 1.加油量請加到幾乎滿。
- 2.外周或側面有插頭。
- 3.可以使用外周3~4個插頭的，請稍微傾斜插頭位置，加油直到油從旁邊的插頭出來。
- 4.可以使用兩個插頭的，請將油壺的前端插入插頭，加油直到油溢出來。
- 5.可以使用側面插頭的，請將兩個插頭並排的一側朝上，兩個都打開插頭，從一側放入油，加油到從一側溢出。
3.MG-R系列潤滑油加註的方法
- 1.潤滑油量原則上是到軸心的高度為止。請用儲油器上的圓形油位計確認。
- 2.外輪有三到四個螺塞。其中一個螺塞應安裝在正下方，以便用作放油螺塞。機油應從油箱的加註螺塞處注入。因此，安裝油箱時，應使加註螺塞位於外圈正上方。

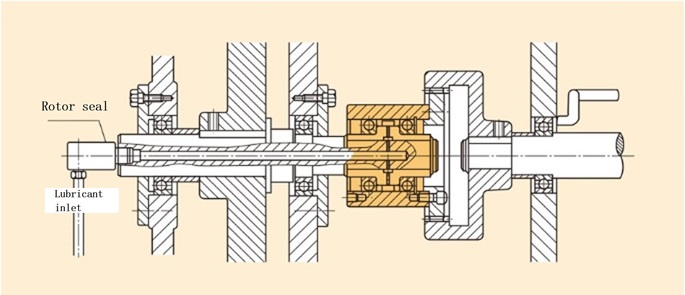

4.一種特殊的加油方法
將凸輪離合器組裝到機械裝置內部使用時，由於通常的維護很睏難，所以需要特殊的供油方法。左圖顯示了一個示例。是在軸上設置貫通塞，通過轉子密封進行強制加油的方法。
