電纜拖鏈 鋼製系列的選用
TK型、TKH型時
根據電纜軟管存儲空間確定尺寸
TK型、TKH型可按指定尺寸加工支承孔 (D) 。
根據電纜/軟管的外徑和數量計算支架所需的最小寬度 B'，並選擇寬度 B ≥ B' 的支架。
■支撐尺寸
·支承孔直徑的計算
D:支撐器孔徑 (Φ8以上的整數值) d:電纜軟管外徑
·計算最小支持寬度
B'：支撐件所需最小寬度 C：4mm或以上 Y：請參閱下表
| 尺寸 | Y的最小值 |
|---|---|
| TK070 | 10 |
| TK095 | 15 |
| TK130 | 18 |
| TK180 | 18 |
| TKH250 | 25 |
※支撐尺寸請參照各商品頁面。
·選擇支持者
根據上述計算結果和各種型號的支架尺寸選擇A、B尺寸。
從移動端的第二條鏈節開始，每兩條鏈節安裝一個支架。
■支座的一體式和分割式

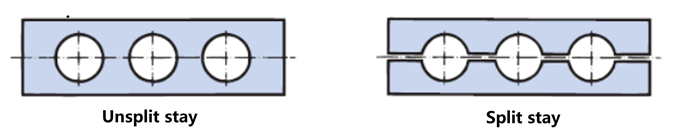

TK 和 TKH 型電纜保護鏈條配備兩種類型的支撐架：一體式支撐架和分離式支撐架。分離式支撐架的一側可以輕鬆拆卸，方便支撐架的安裝和拆卸。這在搭配噴嘴的軟管使用、移動距離較長或需要支撐多個物體時非常方便。
對於TKS型:
■框架
分隔板的數量應大於或等於所需的最小數量，並且應盡可能在每個孔中放置一根電纜軟管。另外，電纜軟管的排列也要考慮左右的質量平衡。
根據電纜和軟管的外徑和數量計算所需的最小框架寬度 B'，並選擇滿足框架寬度 B ≥ B' 的支架。
·計算所需寬度
D:所需內寬 (小數點以下進位) d:電纜軟管外徑
·幀最小所需寬度的計算
B'：最小所需框架寬度；U：隔板厚度；Y：連接板厚度
·框架選擇
根據上述計算結果和各種形式的框架尺寸B選定框架。
框架和分隔板的數量
幀每兩條鏈節安裝一次。
隔板的數量 (m) =n× (1處安裝的隔板數)
| 尺寸 | B | h | Y | U | E | F | 電纜軟管最大直徑d |
|---|---|---|---|---|---|---|---|
| TKS070 | 100 150 200 | 31 | 10 | 3 | 15 | 13 | 27 |
| TKS095 | 46 | 12 | 4 | 17 | 14 | 42 |
| 尺寸 | 所需的最小分隔板數量 | ||
|---|---|---|---|
| B=100 | B=150 | B=200 | |
| TKS070 | 0 (5) | 1 (8) | 2 (12) |
| TKS095 | 0 (4) | 1 (7) | 2 (11) |
( )內為可安裝最大數量
彎曲半徑R/強度選擇

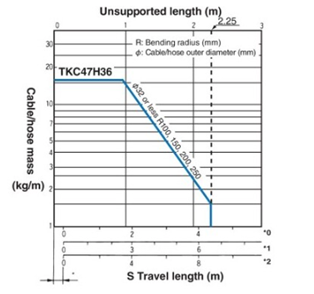

根據能力曲線圖進行選擇
能力曲線圖上的移動行程S 適用於電纜保護鏈條的固定端安裝在移動行程中心的情況。
請根據各型號的能力曲線圖選擇強度，並考慮移動行程、電纜/軟管品質、電纜/軟管外徑和電纜/軟管允許的彎曲半徑。
形式選定例:選定TKC型時
使用條款
移動行程：3米
電纜/軟管質量：4kg/m
電纜/軟管外徑：Φ20mm（1 件）
電纜/軟管允許彎曲半徑：160 mm
找出左表中橫軸3m與縱軸4kg/m的交點，選擇滿足這一點的TKC47H36。
電纜/軟管的允許彎曲半徑(r) <電纜保護鏈條的彎曲半徑(R)
確定滿足此條件的R=200。
因此，根據上述條件，為TKC47H36W80R200。
速度、加速度確認
各品種及設置方法的移動速度容許值如下所示。請確保使用條件不超過容差值。(萬一超過的話，請和本公司商量。)
| TKP | TKC | TKMK/ TKMT |
TKR | TKQ | TK | TKH | TKS | TKI | TKV | |
|---|---|---|---|---|---|---|---|---|---|---|
| 標準 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | 120 | 150 |
| 支撐滾輪 | 150 | 150 | 150 | 150 | 150 | 60 | 60 | 60 | － | － |
| 支撐板 | － | 60 | － | － | － | － | － | － | － | － |
| 水平 | 60 | 60 | 60 | － | － | 30 | 30 | 30 | － | － |
| 垂直（懸掛） | 300 | 300 | 300 | 300 | 600 | 60 | 60 | － | － | － |
| 垂直（直立） | 300 | 300 | 300 | 300 | 600 | 60 | 60 | － | － | － |
| 下移 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | － | － |
| 組合 | 300 | 300 | 300 | 300 | 600 | 60 | 60 | 60 | － | － |
| 加長自由跨距規格 | * | * | * | － | － | － | － | － | － | － |
| 支撐滾輪 | － | － | － | － | － | 30 | － | － | － | － |
| 縱向旋轉 | 60 | － | － | － | － | 60 | － | － | － | － |
| 水平旋轉 | 30 | 30 | － | － | － | 30 | － | － | － | － |
*有關加長自由跨距規格，請參閱產品目錄（標有 *）。
※-不適用。
※關於TKUA型，請咨詢本公司。
| TKP | 2G |
|---|---|
| TKC | 3G |
| TKR | 2G |
| TKQ | 4G |
| TK | 1m/sec2 |
| TKS | 1m/sec2 |
| TKH | 1m/sec2 |
| TKI,TKV | 3G |
| TKMK,TKMT | 請商量 |
如果加速度非常大，則可能在非常短的時間內使用壽命。請確認使用條件沒有超過上表。(萬一超過的話，請咨詢本公司。)
- 參考資料 - TKMK 和 TKMT 型彎曲半徑和橫斷面尺寸的比較
開口系列和閉口系列有不同的彎曲半徑和內寬尺寸，請參考下表。
| 尺寸 | 彎曲半徑 | 內寬尺寸 | 內高尺寸 |
|---|---|---|---|
| TKMK47H28 | 55, 75, 100, 160, 200, 250 | 24, 56, - , 104, 152, 192 | 28 |
| TKMT47H26 | - , 75, 100, 160, 200, 250 | - , 56, 80, 104, 152, 192 | 26 |
| TKMK65H42 | 75, 95, 115, 145, 220, 300 | 66, 106, - , 154, 194, 258 | 42 |
| TKMT65H38 | - , 95, 115, 145, 220, 300 | 66, 106, 130, - , 194, 258 | 38.5 |
| TKMK95H58 | 140, 170, 200, 290, 380 | 114, - , 162, 210, 258, 306, 402, 514 | 58 |
| TKMT95H54 (塑料罩式) | 140, 170, 200, 290, 380 | 114, 130, 162, - , 258, 306 | 54.5 |
| TKMT95H54 (鋁套式) | 140, 170, 200, 290, 380 | 100~400 (每1mm) | 54.5 |
| TKMK125H72 | 180, 220, 260, 340, 380, 500 | - , 151, - , 247, 359, 407, 455, 503 | 72 |
| TKMT125H68 | - , 220, 260, 340, 380, 500 | 135, - , 183, 247 | 68.5 |
