電纜保護鏈條塑膠系列的選擇
TKP型、TKC型、TKMK型、TKMT型、TKR型、TKQ型、TKUA型時
根據電纜軟管存儲空間確定尺寸
確定內高
檢查電纜保護鏈條的內高與電纜/軟管最大外徑的距離（請參閱產品目錄）。
確定內寬
根據電纜和軟管的外徑和數量，檢查電纜保護鏈條的內寬。
電纜保護鏈條內寬 ≧ Σ(外徑 x 1.1) + 隔板厚度 x 隔板數量
註)隔板根據滑動和固定的不同，安裝尺寸也不同。

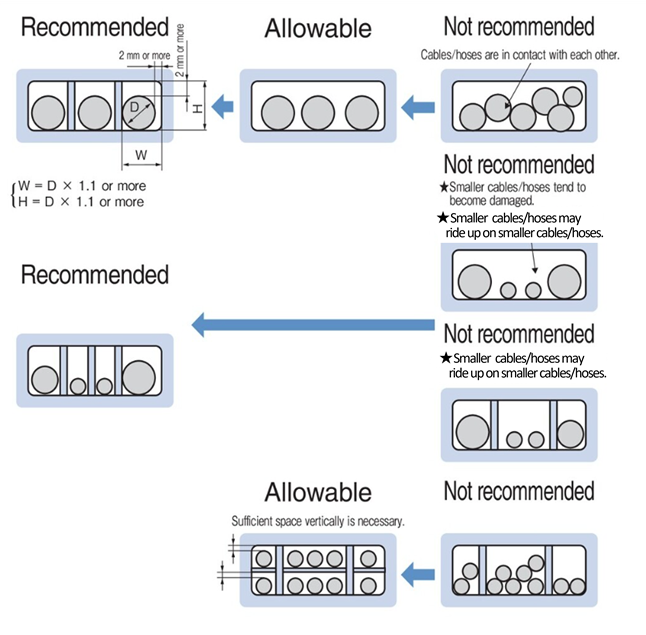

電纜軟管的正確排列方法
數組中的點
- ■確保電纜軟管的外部直徑和內部寬度之間留有間隙。
- ■電纜軟管應橫向放置。
- ■避免電纜軟管相互幹擾的排列。
- ■電纜軟管的數量應在不對電纜軟管施加過大壓力的範圍內。
- ■帶隔板的請安裝隔板。請盡量以1個空間1條來決定隔斷。
關於隔板
隔板是保護電纜軟管的重要部件。請盡可能使用隔板，將電纜軟管分開插入。
分隔板的作用
- ■防止電纜軟管之間的滑動
- ■防止電纜軟管扭曲
- ■對於信號線，降低雜訊

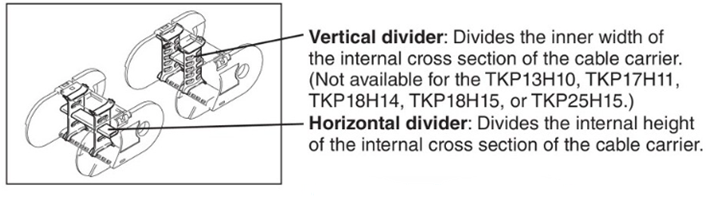

縱向隔板
- ·材質:工程塑膠
- ·有能橫向滑動的類型和能固定的類型。(請參閱每種格式的頁面)
- ·通常每兩個鏈節安裝一次。
- ·用零件交貨。
- ·用於固定縱向隔板的情況:如果電纜軟管松動，隔板可能會移動。否則會損壞電纜軟管。
- ·在水平安裝或水平旋轉安裝的情況下，由於電纜軟管的重量，可滑動類型的隔板可能會向下移動，從而損壞電纜軟管。
- ※TKP45H25、TKP58H39備有可選的固定墊片，敬請咨詢。
橫隔板
- ·材料:工程塑膠或鋁
- ·安裝在縱向隔板上。※需要2個以上縱向隔板。
- ·根據縱向隔板的形狀，安裝方法有所不同。
- ·每兩個鏈節安裝一次。
- ·用零件交貨。
*請聯絡我們以選擇TKV和TKI型電纜保護鏈條。
