技術資料電纜保護鏈條-電纜保護鏈條連接和組裝
TKP型
合並
取下手臂使方向一衹。
將銷軸和孔對準並推入。
安裝電纜軟管
安裝電纜軟管後，閉合臂。
切斷
插入平頭螺絲刀，將螺絲刀旋轉90°或扶起挖開。

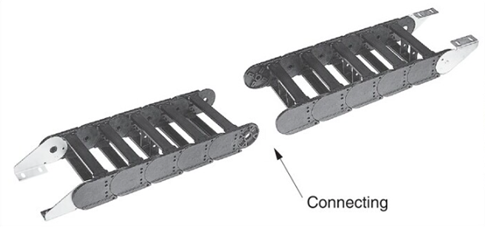

TKP62H42, TKP90H50, TKP125H74
合並
拆下連接部分的3~4個臂和鎖緊支架。
連接鏈條後安裝鎖緊裝置。
安裝電纜軟管後，閉合臂。
TKP型設備的連接和組裝方式因結構而異，請務必參考相應的使用說明書。

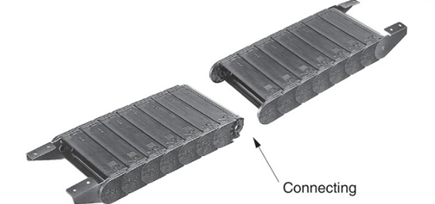

TKC型
合並
拆下連接部分的3~4個臂和鎖緊支架。
連接鏈條後安裝鎖緊裝置。
安裝電纜軟管後，閉合臂。

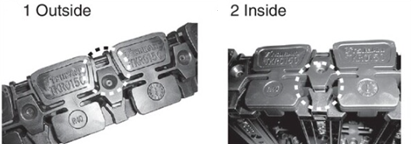

※鎖定架拆除指示寶獅 (驅動程序寶獅)
對於TKC34H25:
TKC47H36、TKC64H50、TKC85H68時
※鎖定支架的安裝引導標記 (與鏈節對齊的標記)
對於TKC34H25:
TKC47H36、TKC64H50、TKC85H68時
TKMK47H28
合並
使連接部分的方向一衹。

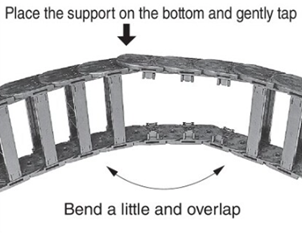

如上圖所示重疊連接部分，並按壓連接部分。
當聽到“pachin”時，連接完成。
分解
松開鎖柄，並在按住鎖柄的同時扭轉鎖柄的另一端以斷開連接。
TKMK65H42, TKMK95H58, TKMK125H72
合並
使連接部分的方向一衹。

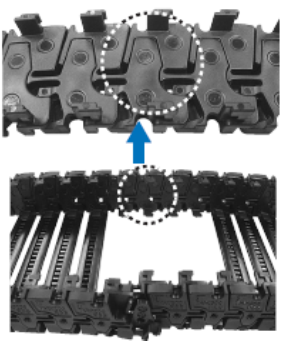

將連接部如圖所示重合在連接部中心孔中裝入鎖定螺栓。
順時針旋轉鎖緊螺栓，直到聽到喀嚓聲。 （檢查螺栓末端的箭頭是否與電纜保護鏈條縱向方向垂直。）
分解
是與組裝時相反的要領。
- 1.逆時針轉動鎖緊螺栓。
- 2.斷開鏈節。
TKMK型、TKMT型多段分隔板的組裝
合並
垂直隔板的編號面向電纜保護鏈條的外周。
TKMK47H28, TKMT47H26
TKMK65H42, TKMK95H58, TKMK125H72, TKMT65H38, TKMT95H54, TKMT125H68
將橫隔板 (端面為波狀側) 插入縱隔板的狹縫中。(確保放入內側)
※DSB型時在橫隔板的兩端安裝防止松脫的止擋。
將縱向隔板的間隔調整到規定的長度，組裝完成。
使用平頭螺絲刀打開機械臂。
設置多段隔板。

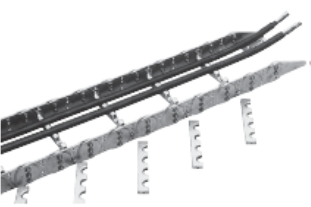

【多層隔斷組合】
- 1.在進行多級分隔的電纜軟管中，設置放入內周側的電纜軟管。
- 2.將多級分隔板 (已組裝) 從電纜軟管上安裝。
- 3.將設置在外周側的電纜軟管設置在橫隔板上。
- 4.合上手臂。
TKR15H22
連接 (支架的安裝方法也是同樣的步驟)
拆下連桿和內鏈節。
*拆下延伸側支架上與外鏈節連接處的零件，以及另外兩個零件。
外鏈節外鏈節在連接處斷開。
連接外鏈節。
將內鏈節連接到外鏈節。
將外鏈節的鉤子插入內鏈節之間的縫隙。
（外周長→內週長）
將一側的所有內鏈節連接到外鏈節環上，然後將另一側的內鏈節連接到外鏈節上。
剪掉外鏈節，得到所需數量的鏈節。
將支架連接到外鏈節的切割部分。
在主體部分、支架上安裝支架。

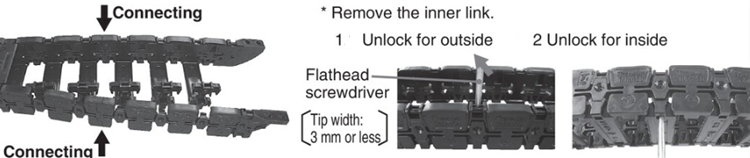

TKR20H28, TKR26H40, TKR28H52
連接 (支架的安裝方法也是同樣的步驟)
剪掉外鏈節，得到所需數量的鏈節。
將支架連接到外鏈節的切割部分。
分割
- 1.在連桿內周面的孔中按減號螺絲刀 (頂端寬度:3.5mm以下) 箭頭的方向撬。
- 2.鏈節之間的鎖定被解除，鏈節被斷開。
TKQ型
插入電纜軟管 (套)
卸下手臂。
手臂可用活扳手等夾住扭動即可輕松取下。
隔板的安裝
隔板請參照TKMK型、TKMT型的隔板安裝。
將電纜軟管插入到位。
合上手臂。
用塑料錘輕敲手臂上表面，關閉手臂。
縮短全長時 (※不可延長)
固定端側
拆下固定端金具。
·斷開邊帶連接。
側邊皮帶每側各有2處。請用大號鉗子將鋼圈部分切斷。切斷電線後，向彎曲方向的相反方向彎曲即可切斷。如果在切割位置有端段，則卸下端段。
·對切口進行倒角。
使用鉗子等對切斷部分進行倒角。如果倒角不充分，金屬零件可能無法放入。
請註意不要被鋼絲的前端扎到手。
·卸下端片。
從移動端到第3個連桿有端片時，金屬零件無法放入，因此取下端片。端頭採用星形孔自攻螺栓組裝，因此需要專用螺絲刀。
·連接金屬零件。
將金屬固定在側邊皮帶上，用六角扳手固定螺栓。請註意不要讓金屬零件內外顛倒。
移動端側
手臂位於移動端第5個以上時，強度會變弱，請避免使用。縮短方法以固定端縮短為準。
TK型、TKH型、TKS型

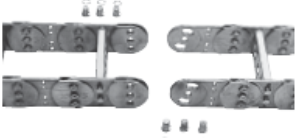

鏈節的連接
請將外周側朝下。
對準銷孔。
插入銷，固定卡環。
註）
電纜保護鏈條有凸起，因此當其外緣貼合地面時，兩端會翹起。在這種情況下，需要在兩端放置墊木並對齊銷孔。
安裝電纜軟管
TK型、TKH型 (分割形支架時)
- ·卸下內周支撐。(支座的拆卸及安裝睏難時，一旦松開另一側的螺栓就容易了。)
- ·將電纜軟管放在所需支架的半孔上。
- ·安裝內周側支承裝置並臨時固定。請務必將卸下的支架安裝到原來的位置 (相同符號的組合) 。
- *對於整合式支架，請從電纜保護鏈條的一端將電纜/軟管插入支架孔中。
- *支架外側邊緣刻印有標記。
對於TKS型:
內周側的橫桿可旋轉90°取下。
調整和緊固
注意不要扭曲這兩個鏈環。
如果電纜和軟管安裝在不平坦的表面上，電纜保護鏈條在安裝過程中可能會扭曲或蜿蜒，造成危險情況。
