通過升降、旋轉的復合方案，大幅削減設計制作所需的工時
銷齒輪傳動組件，電動升降機(Lift Master)，減速機
課題
減少工時，實現自動化
行業
其他
用途
旋轉/減速，直線運動
產品
減速機、銷齒輪傳動、直線作動機
概述

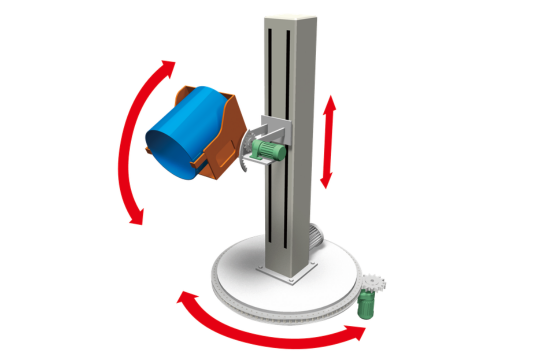

物料裝載過程中所使用的儲槽升降、旋轉和傾斜裝置採用電動升降機(Lift Master)、銷齒輪傳動組件以及各操作所需的齒輪馬達。
裝有物料的罐體由電動升降機(Lift Master)升起和降下至預定高度，銷齒輪傳動組件旋轉設備的底座並傾斜罐體。
這使您可以配置一系列機構，以調整水箱高度、改變水箱方向並使水箱傾斜以適應輸入位置。
通過將升降部、回旋部、傾倒部的各驅動部統一選定為帽檐產品，簡化了裝置佈局，減少了設計制作的工時。
課題
在用於升降，轉動和傾斜水箱的裝置中，需要組合多個驅動部件，並且設計檢查趨於復雜。
此外，在此考慮中，有必要在有限的空間內使佈局簡單，不易幹擾外圍設備。
採用的產品
銷齒輪傳動組件
銷齒輪傳動組件非常適合容器的旋轉和反轉機構。
與齒輪相比，可以進行柔性安裝。此外，由於可以通過分割分段方法制造任意尺寸，因此設計自由度更大。
電動升降機(Lift Master)
內置螺絲和導軌的懸臂式升降機。
無需組裝便可放置皮條，大受好評。
您可以選擇滾珠絲桿或梯形螺桿，並且還提供防墜落措施。
減速機
我們提供三種齒輪類型：斜齒輪、准双曲面齿轮和蝸輪蝸桿。您可以根據自身需求選擇最合適的馬達規格、軸系配置（平行/直交軸）和輸出軸形狀（實心/空心）。
產品採用的效果
由於我們能夠從椿本產品中選擇所有用於升降、迴轉和傾斜的驅動部件（包括電動升降機(Lift Master)、銷齒輪傳動組件和減速機，因此我們能夠大幅減少設計和製造設備所需的人工時數。
此外，透過採用電動升降機(Lift Master)，儲槽提升部分被整合為一個纖細的垂直結構，從而形成了一個簡單的佈局，最大限度地減少了對周圍設備的干擾。
