甘蔗收獲機

甘蔗輸送機

蔗渣載體

甘蔗升降機

中間載體

蔗渣磨床

擴散器係統

其他設備

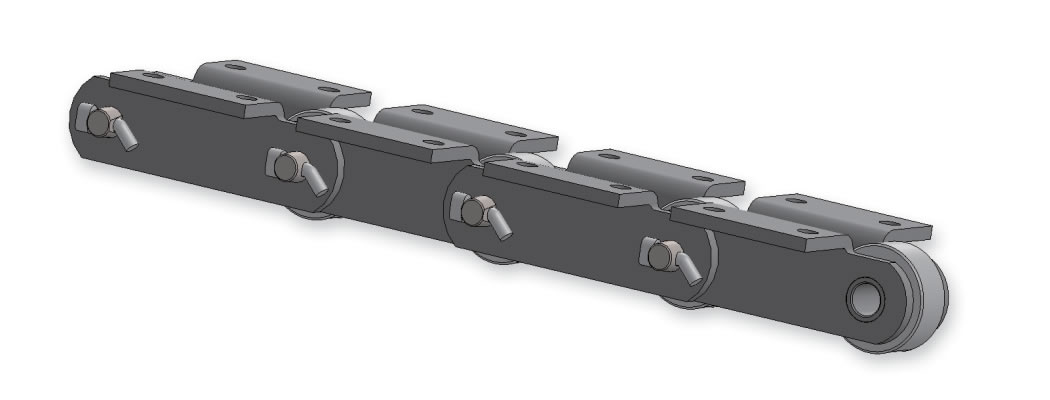

甘蔗收獲機

本公司的凱恩收割機連鎖店是在取得ISO認證的制造基地，以椿本獨特的嚴格設計和品質標準為基礎制造而成的。

所有元件都經過噴丸處理，並對整個鏈進行靜態預載入，以提高耐磨性。
因此，即使在砂土和纖維碎屑較多、負荷變動較大的甘蔗農場的嚴酷作業環境中，也能發揮優異的耐磨損性和長壽命。

單位 (上層) :mm
單位 (下層) :英寸

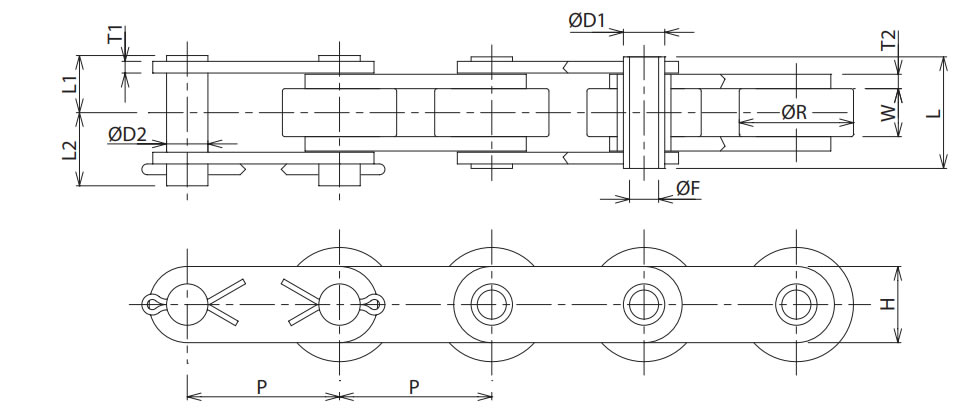

Chain No. P R W T1 T2 H D1 D2 F L L1 L2
RF264HP 50.8
2.00		 38.1
1.50		 16
0.63		 3.9
0.15		 4.8
0.19		 25.4
1.00		 13.8
0.54		 13.8
0.54		 9.7
0.38		 37.2
1.46		 19.05
0.75		 24.4
0.96

有關產品的更多信息，請單擊此處

聯係表單

泥漿輸送鏈

本公司以在濕潤環境下使用為前提設計的泥漿輸送機鏈種類豐富，應有盡有。
為提高耐腐蝕性及耐磨損性，備有不銹鋼銷釘及襯套款式等可應對惡劣條件的規格。
另外，根據用途或設備條件，可個別對應追加尺寸或其他系列。

單位 (上層) :mm
單位 (下層) :英寸

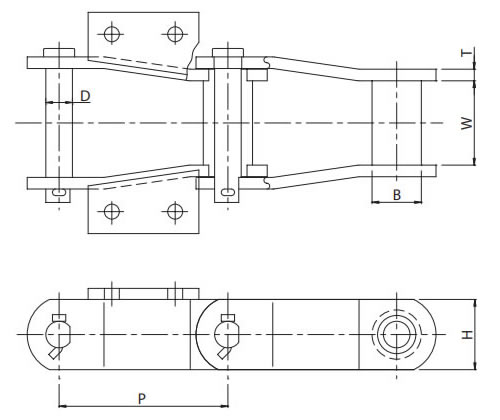

Chain No. P B W T H D
BOP152.4 152.4
6.00		 31.75
1.25		 61.9
2.44		 9.7
0.38		 38.1
1.50		 19.5
0.77

有關產品的更多信息，請單擊此處

聯係表單

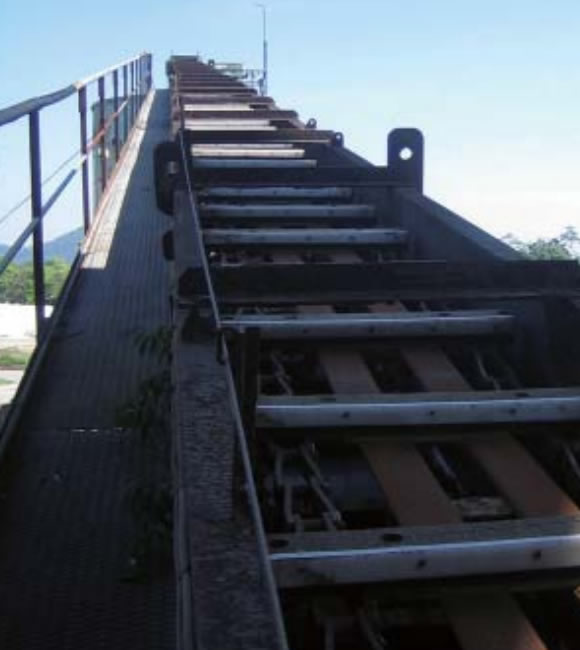

甘蔗輸送機

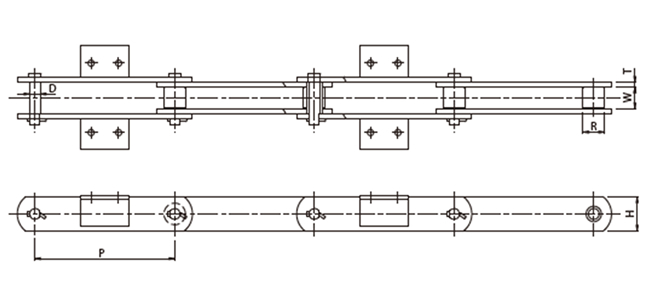

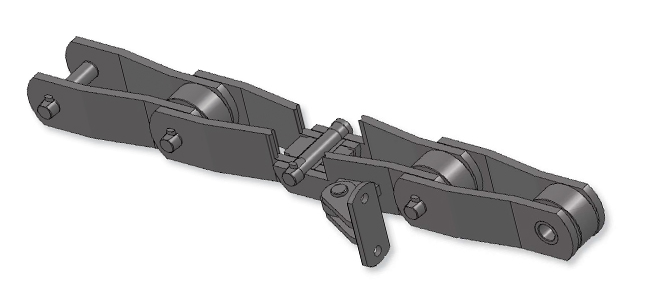

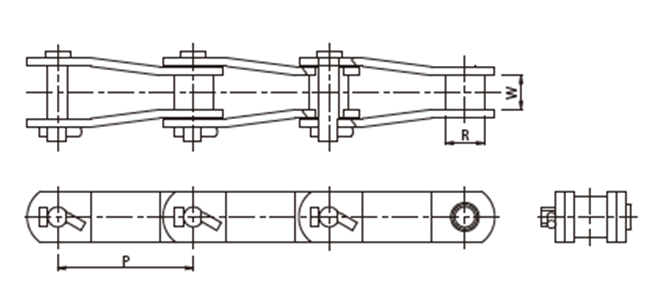

錐形載體鏈

即使在糖廠內，也會在特別惡劣的條件下使用錐形運輸鏈。
椿本CHIAIN備有各種具有優異耐久性和耐磨損性的護套鏈條。
根據用途條件，進行最適合的材料選定和熱處理，提供確實符合現場要求的規格。

單位 (上層) :mm
單位 (下層) :英寸

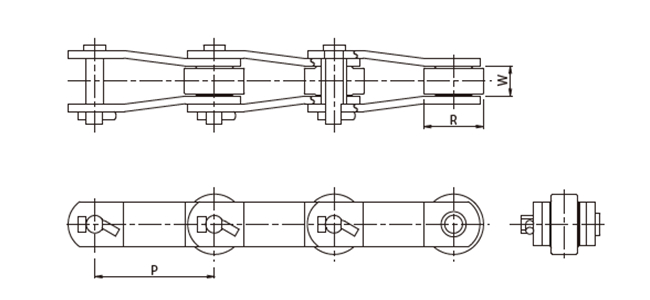

Chain No. P R W
RF205 78.11
3.075		 31.8
1.25		 37.1
1.46
RF2188 101.6
4.00		 44.45
1.75		 31.6
1.24
RF0904 101.6
4.00		 50.8
4.00		 29.4
1.16
RF1113 102.6
4.039		 50.8
4.00		 31.6
1.24
RF2124 152.4
6.00		 69.9
2.75		 37.1
1.46
RF0906 152.4
6.00		 69.9
2.75		 37.1
1.46
RF09060 152.4
6.00		 69.9
2.75		 37.1
1.46
RF09061 152.4
6.00		 69.9
2.75		 37.1
1.46
RF2178A 152.4
6.00		 69.9
2.75		 38.1
1.5
RF2198A 152.4
6.00		 69.9
2.75		 38.1
1.5
RF09063 152.4
6.00		 76.2
3.00		 36.5
1.44
RF2315 228.6
9.00		 76.2
3.00		 43
1.69
RF2129 228.6
9.00		 82.5
3.25		 37.1
1.46

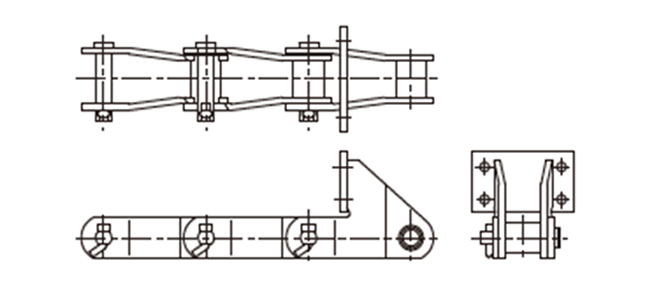

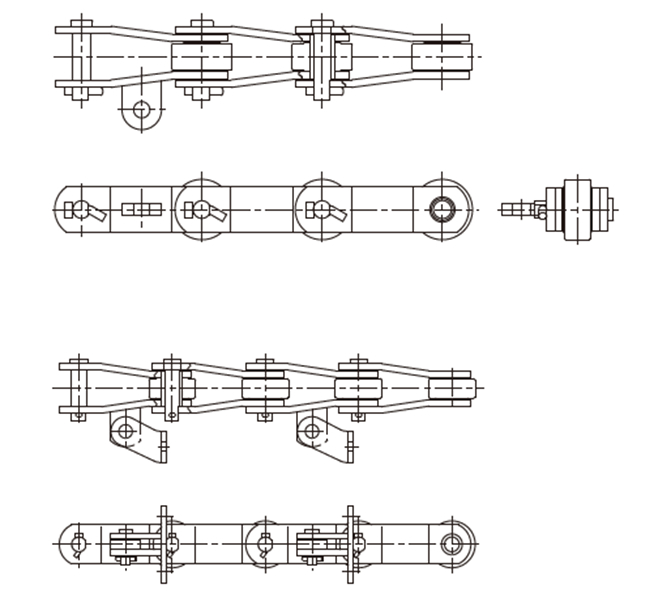

附件

有關產品的更多信息，請單擊此處

聯係表單

蔗渣載體

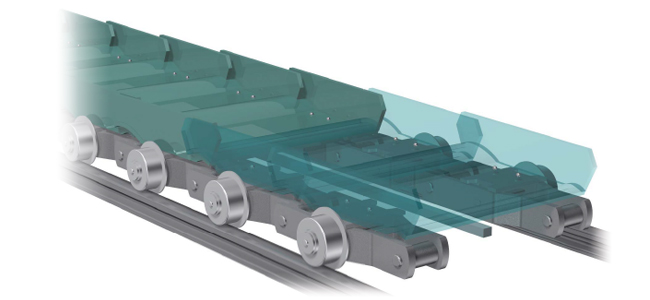

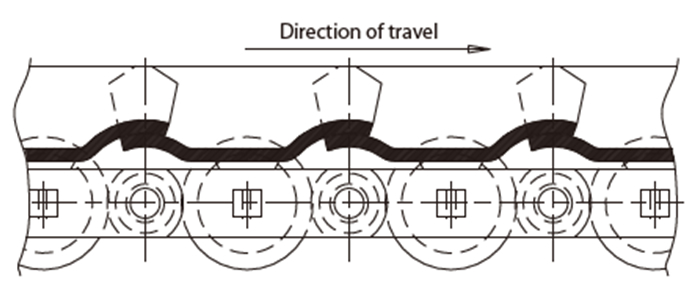

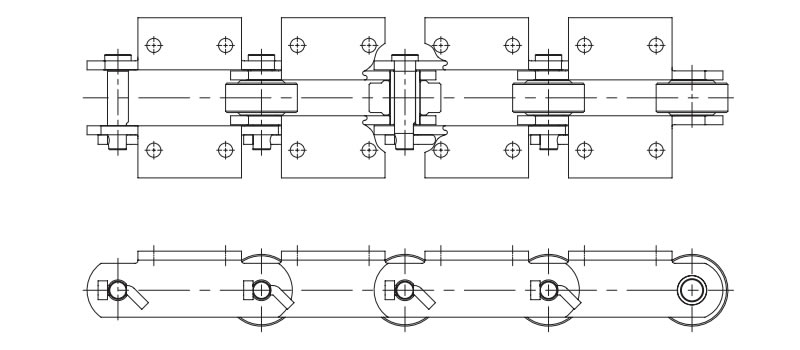

有側邊滾子的甘蔗渣輸送鏈

獨特的外輥結構簡化了維護工作。採用在軸承面穩定維持薄潤滑膜的設計，為延長係統整體壽命做贡獻。

此外，通過設計滾輪的佈置，可以僅更換損壞的滾輪而無需拆卸整個係統。
這有助於減少不必要且昂貴的停機時間。

單位 (上層) :mm
單位 (下層) :英寸

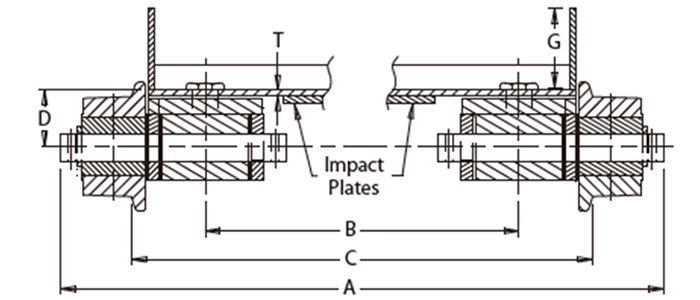

Style Chain No. Pitch Width Centerline Chain to Top of Pan Bead Base Dimension Pan Thick. Max. Work Load kg (Lbs.) Weights/Lbs.
Overall Center to Center Sprocket Track Gauge Conveyor Wt. Per Meter (Ft.) 457.20mm (18") Pan Approx. Wt. Each 25.40mm (1") Added to Height Wt. Added Each 152.40mm (6") of Width
A B C D G T
Style A OBR Aprons 961R 228.6
9.00		 712.72
28.06		 374.65
14.75		 573.02
22.56		 73.15
2.88		 101.6
4.00		 6.35
0.25		 8,164.75
18,000		 52.3
115.2		 1.3
2.9		 3.8
8.3
2397R 304.8
12.00		 692.15
27.25		 385.83
15.19		 553.97
21.81		 95.25
3.75		 101.6
4.00		 6.35
0.25		 8,346.19
18,400		 42.0
92.5		 1.2
2.6		 3.4
7.5
1706R 304.8
12.00		 712.72
28.06		 374.65
14.75		 573.02
22.56		 95.25
3.75		 101.6
4.00		 6.35
0.25		 12,700.72
28,000		 49.3
108.7		 1.2
2.6		 3.4
7.5
2614R 304.8
12.00		 703.33
27.69		 360.43
14.19		 560.32
22.06		 107.95
4.25		 101.6
4.00		 6.35
0.25		 15,875.90
35,000		 71.3
157.1		 1.2
2.6		 3.4
7.5
2614R 304.8
12.00		 703.33
27.69		 360.43
14.19		 560.32
22.06		 111.25
4.38		 101.6
4.00		 9.652
0.38		 15,875.90
35,000		 78.2
172.4		 1.8
4.0		 5.1
11.3

產品相關咨詢請點擊此處
※打開U.S.TSUBAKI POWER TRANSMISSION, LLC頁面

聯係表單

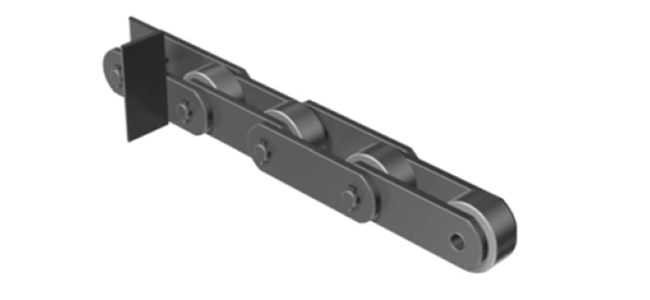

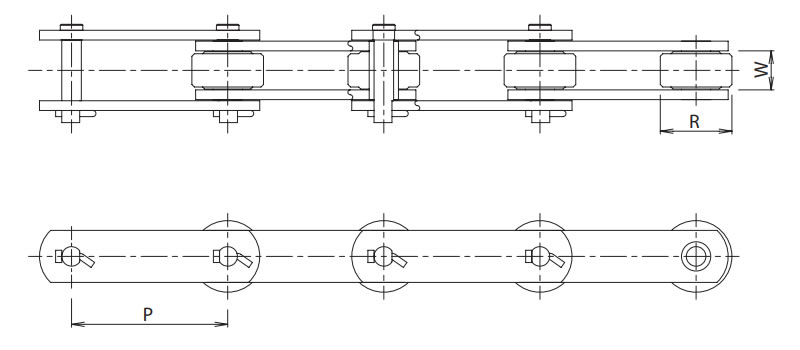

中間蔗渣載流鏈

中間·蔗渣載流鏈必須同時具備耐腐蝕性和耐磨損性。
帽檐的中間托架鏈/蔗渣托架鏈在確實滿足這些要求的同時，還發揮出色的耐用性。

單位 (上層) :mm
單位 (下層) :英寸
Chain No. P R W
RO1112 93.7
3.688		 44.45
1.75		 27.6
1.09
RO1124 101.6
4.00		 50.8
2.00		 32.3
1.27
RO1125 101.6
4.00		 50.8
2.00		 32.6
1.28
RO0904 101.6
4.00		 50.8
2.00		 29.4
1.16
RO1113 102.6
4.04		 50.8
2.00		 37.5
1.48
RO1130 152.4
6.00		 63.5
2.50		 37.6
1.48
RO2184 152.4
6.00		 76.2
3.00		 34.9
1.37
RO2184A 152.4
6.00		 76.2
3.00		 34.9
1.37
RO0906 152.4
6.00		 69.9
2.75		 37.1
1.46
RO09060 152.4
6.00		 69.9
2.75		 37.1
1.46
RO09061 152.4
6.00		 69.9
2.75		 37.1
1.46
RO2178A 152.4
6.00		 69.9
2.75		 38.1
1.5
RO203.2 203.2
8.00		 89
3.50		 46.1
1.81
RO228.6 228.6
9.00		 89
3.50		 46.1
1.81
RO228.6 228.6
9.00		 99
3.90		 47
1.85
RO228.6 228.6
9.00		 99
3.90		 48
1.89
附件
BO/BOP Type Chain
附件
單位 (上層) :mm
單位 (下層) :英寸
Chain No. P R W
B009060 152.4
6.00		 35
1.38		 37.1
1.46
B02184A 152.4
6.00		 42
1.65		 34.9
1.37
BOP160 160
6.30		 48
1.89		 56
2.20
單位 (上層) :mm
單位 (下層) :英寸
Chain No. P R W
BOP160A 160
6.30		 48
1.89		 56
2.20
BOP200 200
7.87		 48
1.89		 56
2.20
BOP200A 200
7.87		 48
1.89		 56
2.20

有關產品的更多信息，請單擊此處

聯係表單

甘蔗升降機

升降鏈

ANSI 標準套筒鏈條專為電梯和輸送機應用而設計，具有高性能和耐用性。
這些高強度鏈條與鑄鐵組合鏈輪相容。

大型輸送鏈條BT規格

與CT規格相比，它的最大許容張力約為其兩倍。
大型輸送鏈條CT規格的最大許容張力已增加（大約增加了一倍）。
我們提供米製節距和英制螺距系統，並有多種附件可供選擇。

了解更多關於大型輸送鏈條BT規格。

轉到產品詳細信息頁面

有關產品的更多信息，請單擊此處

聯係表單

中間載體

中間載波鏈

射頻輸送機類型

RF系列中間載波鏈採用精選材料制造而成。
銷釘及襯套採用面向蔗渣磨床用途開發的特殊不銹鋼，提高了耐腐蝕性和耐磨損性。

另外，組裝時在銷及軸套部分塗佈二硫化鉬 (MoS 2) 潤滑脂。
本鏈通常在運行中不進行追加供油，因此對該MoS 2潤滑脂進行燒結處理，以確保輔助潤滑功能。
根據用途及設備條件，可個別對應追加尺寸或其他系列。

單位 (上層) :mm
單位 (下層) :英寸
Chain No. P R W T H D
RFP457.2S 457.2
18.00		 70
2.76		 70
2.76		 16
0.63		 110
4.33		 35
1.38

有關產品的更多信息，請單擊此處

聯係表單

蔗渣磨床

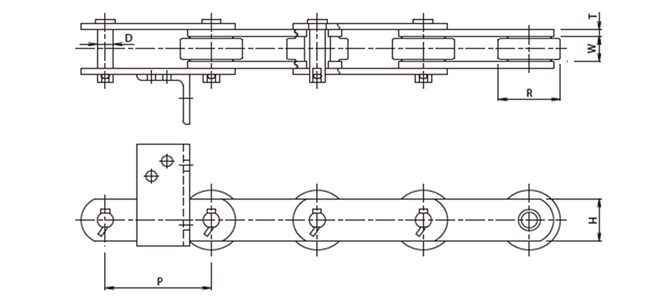

蔗渣回油鏈

甘蔗渣奶精機是支持整個製糖過程的設備之一，也是製糖產業鏈中最重要的應用之一。
椿本鏈經過廣泛的市場調查和現場測試，開發並採用了兼具高耐腐蝕性、強度和耐磨性的不銹鋼材料。
除了這種專有的不銹鋼外，銷釘還經過全截面淬火和高週波熱處理以最大限度地延長使用壽命。

此外，假設運作過程中不進行潤滑，則在組裝過程中將二硫化鉬（MoS2）潤滑脂塗抹在銷和襯套上，並且對某些零件進行烘烤處理。
此外，附件採用機器人焊接方式安裝到鏈條上，確保焊接深度且強度高。

單位 (上層) :mm
單位 (下層) :英寸
Chain No. P R W T H D
RFP152.4R-6LF2 152.4
6.00		 88.9
3.50		 31.8
1.25		 9.5
0.37		 63.5
2.50		 23.2
0.91
RFP152.4R-6LF2-H 152.4
6.00		 88.9
3.50		 31.8
1.25		 9.5
0.37		 63.5
2.50		 31.8
1.25

有關產品的更多信息，請單擊此處

聯係表單

擴散器係統

擴散鏈

與蔗渣載體鏈條和電梯鏈條一樣，椿本的擴散器鏈條採用兼備耐磨損性、耐腐蝕性、耐久性的椿本獨自開發的不銹鋼材料。
本產品被世界各地的制糖工廠所使用。

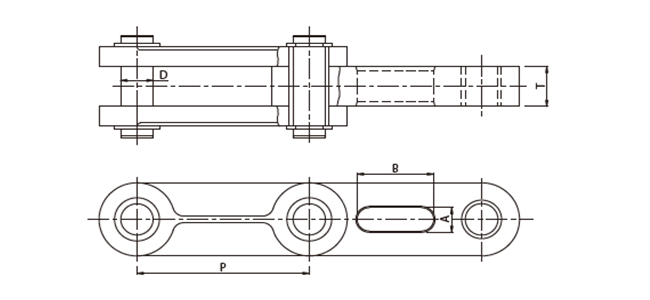

類型1

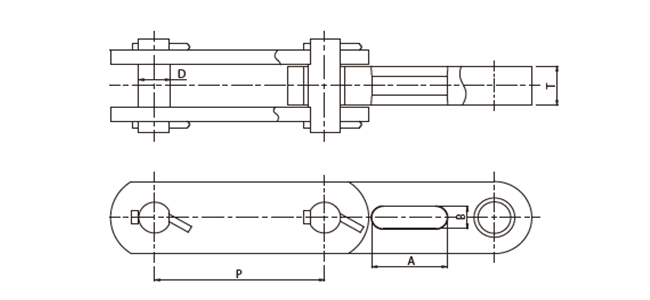

類型2

單位 (上層) :mm
單位 (下層) :英寸
Chain No. 類型 P D T A B
NEF250 1,2 250
9.84		 47
1.85		 60
2.36		 111
4.37		 35
1.38
NEF500 2 500
19.685		 49
1.93		 60
2.36		 135
5.31		 35
1.38

有關產品的更多信息，請單擊此處

聯係表單

其他設備

甘蔗箱位置調整

電動缸提供多種選擇，包括限位開關、旋轉編碼器和電位器，以滿足定位要求。
根據您的應用和設備要求，我們還可以根據需要提供其他尺寸和其他系列。

關於電動缸更多細節

轉到產品詳細信息頁面
