技術資料時規皮帶與時規皮帶輪設計數據
導向法蘭
使用標準法蘭時的皮帶輪尺寸

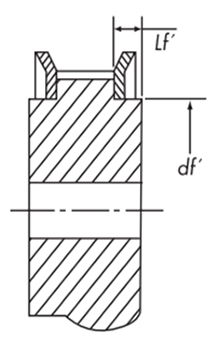

法蘭接合部的尺寸公差
| 配合零件尺寸 df' | 25以下 | 大於25小於50 | 大於50小於100 | 大於100小於180 |
|---|---|---|---|---|
| 公差mm | -0.02 -0.05 |
-0.02 -0.06 |
-0.02 -0.07 |
-0.02 -0.12 |
段付部長
| 類型 (螺距) | P3M | P5M | P8M | P14M |
|---|---|---|---|---|
| 步長 Lf' mm | 2.0 | 2.2 | 2.6 | 5.0 |
法蘭顯示方式
AS型...材質鋁
SS型...材質鋼
AF型...材質鋁
SF型...材質鋼
AF型...材質鋁
SF型...材質鋼

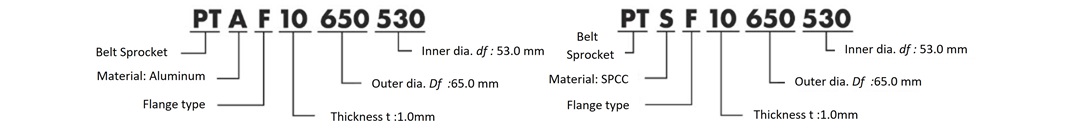

顯示示例
一般形狀和基本尺寸
| 種類 (間距) |
厚度t | 外徑 Df 最小值 |
內徑 df |
||
|---|---|---|---|---|---|
| 推薦值 | 常用厚度 | ||||
| 壓型 | 切削類型 | ||||
| P2M | 1.0 | 1.6 | 1.0 ～ 1.6 | Do + 4 | Do - 5 |
| P3M | Do + 4.5 | ||||
| P5M | 2.0 | 1.0 ～ 2.0 | Do + 6.3 | Do - 8 | |
| P8M | 1.6 | 2.5 | 1.6 ～ 2.5 | Do + 8 | Do - 10 |
| P14M | - | 4.0 | 4.0 ～ 5.0 | Do + 14 | Do - 20 |
根據使用的標準法蘭，外徑或內徑可能與上表不同。

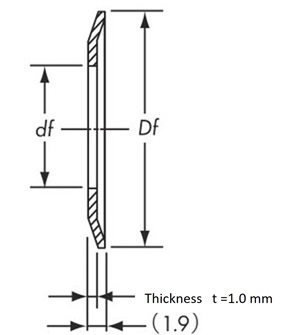

壓型

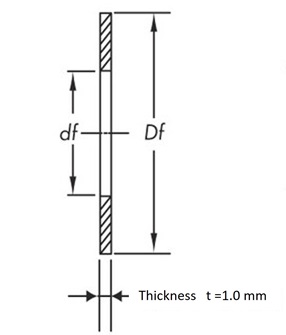

切削類型
安裝導向法蘭
固定法蘭

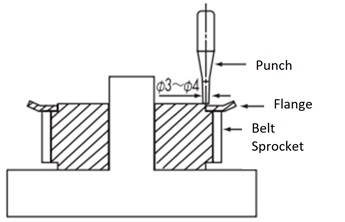

卡西係統
通常，衝壓法蘭和切削法蘭用衝頭擰緊固定，如下圖所示。
此時的咬合數請遵循以下基準。
| 齒頂直徑（mm） | 30以下 | 大於30小於50 | 大於50小於120 | 大於120小於250 |
|---|---|---|---|---|
| 卡西米數 | 4 | 8 | 12 | 16 |
註意:
- ·請將皮帶輪放在平坦的棋盤上，用卡式衝頭將法蘭擰緊。
- ·對輪轂的相反側進行卡合時，請將輪轂部插入放置在棋盤上的圓筒狀夾具等，在穩定的狀態下進行卡合。
其它固定方法
螺釘固定方式
P8M、P14M等大齒數皮帶輪的車削法蘭，根據使用方法有時也用皮帶輪本體和碟形小螺絲固定。
下表所示的盤小螺紋根數為最小根數。
| 齒頂直徑（mm） | 120以下 | 大於120小於250 | 大於250小於450 | 大於450小於650 |
|---|---|---|---|---|
| 螺紋根數 | 4 | 6 | 8 | 12 |
滾花係統
也使用在車床上放入滾花來擰緊的方式。

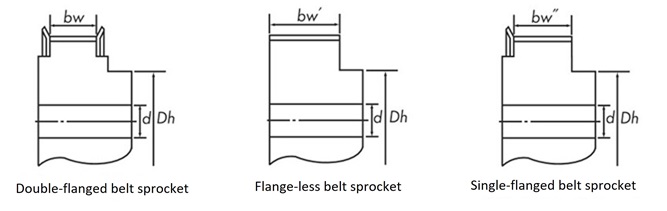

皮帶輪齒寬
皮帶寬度和皮帶輪齒寬
| 種類 (間距) |
皮帶寬 mm |
皮帶輪齒寬 (標準值) | ||
|---|---|---|---|---|
| 附雙法蘭 bw |
無法蘭 bw' |
單法蘭 黑白 |
||
| P2M | 4 | 5.0 | 9.0 | 7.0 |
| 6 | 7.5 | 11.5 | 9.5 | |
| 10 | 12.0 | 16.0 | 14.0 | |
| P3M | 6 | 7.5 | 11.5 | 9.5 |
| 10 | 12.0 | 16.0 | 14.0 | |
| 15 | 17.0 | 21.0 | 19.0 | |
| P5M | 10 | 11.6 | 16.0 | 13.8 |
| 15 | 16.6 | 21.0 | 18.8 | |
| 25 | 27.6 | 32.0 | 29.8 | |
| P8M | 15 | 16.8 | 22.0 | 19.4 |
| 25 | 27.8 | 33.0 | 30.4 | |
| 40 | 43.8 | 49.0 | 46.4 | |
| 60 | 64.8 | 70.0 | 67.4 | |
| P14M | 40 | 43.0 | 53.0 | 48.0 |
| 60 | 64.0 | 74.0 | 69.0 | |
| 80 | 85.0 | 95.0 | 90.0 | |
| 100 | 106.0 | 116.0 | 111.0 | |
| 120 | 127.0 | 137.0 | 132.0 | |
無背隙齒形
時規皮帶時通常會有背隙，但對於需要極其精確旋轉的時規皮帶傳動裝置，例如機器人、電子元件組裝機、數控設備、印表機和繪圖儀，我們生產具有特殊無背隙齒形的皮帶輪，以減少背隙並抑制旋轉角度誤差，詳情請聯繫我們。
