技術資料時規皮帶與時規皮帶輪設計數據
佈局設計
安裝導向法蘭
時規皮帶在運轉過程中容易沿著皮帶輪軸向偏轉。因此，皮帶輪上安裝有導引法蘭，以防止時規皮帶脫離皮帶輪。導引法蘭的安裝標準如下：
水平軸傳動
將引導法蘭安裝在一個帶輪的兩側或兩個帶輪的另一側。(例1)
此外，當帶輪軸間距為小帶輪外徑的8倍以上時，請在兩個帶輪的兩側安裝導向法蘭。(例2)

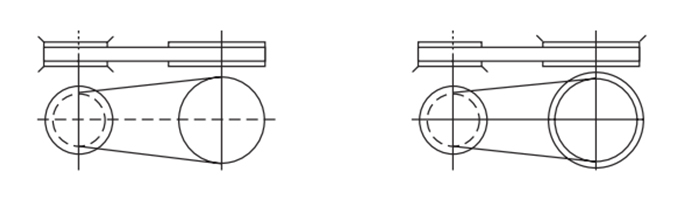

(例1)

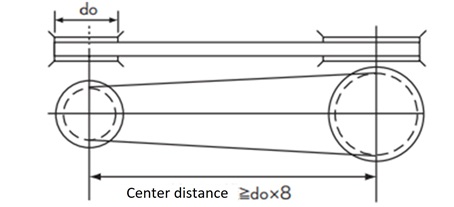

(例2)

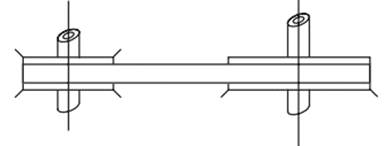

垂直軸傳動
皮帶可能會因自重而脫落，因此請在一個皮帶輪的兩側和其他皮帶輪的下側安裝引導法蘭。
多軸傳動
每隔一個皮帶輪在兩側 (示例3) 或所有皮帶輪的一側交替安裝引導法蘭 (示例4) 。
使用托架
在以下情況下使用托架:。
- - 當軸承固定且需要調整安裝張力時
- ·速比大、小皮帶輪嚙合齒數大的場合
- ·驅動、從動皮帶輪無法進行皮帶導軌時
使用托架時的註意事項
- ·托架為固定式，原則上請在松動側使用。
- ·如果托架與兩側的軸心平行度不好，皮帶會因托架而脫離皮帶輪，請註意。
- ·托架的直徑請根據下述決定。
- 內惰輪… 齒數至少為下表所示最小齒數的時規皮帶輪。
- 外惰輪：一個沒有輪冠的扁平皮帶輪，其直徑至少是下表中皮帶輪節距圓直徑的 1.2 倍。
選定惰輪時的最小皮帶輪齒數
| 種類 | 轉速（r/min | |||
|---|---|---|---|---|
| 900以下 | 超過900 1200以下 |
超過1200 1800以下 |
超過1800 3600以下 |
|
| P2M | 16 | 16 | 18 | 20 |
| P3M・UP3M | 14 | 14 | 16 | 18 |
| P5M・UP5M | 18 | 20 | 24 | 28 |
| P8M・UP8M | 24 | 26 | 26 | 28 |
| P14M・UP14M | 28 | 28 | 28 | 34 |
注意：對於超過 3600 r/min速度，請參考標準變速箱容量表。

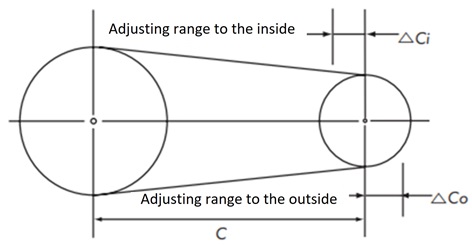

調整軸距
不使用托架，僅使用驅動、從動皮帶輪傳動時，請在軸承上設置包括皮帶的制作長度 (容許公差) 在內的軸間距離調整槽。
調整兩軸傳動的軸距
| 皮帶長度 | 種類 | ||
|---|---|---|---|
| P2M・P3M・P5M UP3M・UP5M |
P8M・P14M UP8M・UP14M |
||
| △Co | 500以下 | 3 | 3 |
| 500～1000 | 5 | 5 | |
| 1001～2000 | 10 | 10 | |
| 2000或更高版本 | 15 | 15 | |
| △Ci | 通用 | 10 | 15 |
安裝張力和軸載荷
皮帶安裝張力
時規皮帶是嚙合式傳動裝置，但必須施加適當的安裝張力才能防止跳齒並確保傳動平穩。如果安裝張力過小，可能導致嚙合錯位；如果張力過大，則可能產生噪音，這兩種情況都會縮短皮帶的使用壽命。請參考市面上的超音波皮帶張力計，它可以精確測量張力。
如何施加安裝張力
- 1.包括托輪軸在內，準確計算出所有軸的平行度及皮帶輪的對齊。
- 2.在皮帶跨度的中間施加一個推力 (F) 。
- 3.對傳動帶施加張力，使其每100mm跨度的撓度 (δ) 為1.6mm。
如何計算押付力（F）
F = Ti + t × Y L 16
- F跨中處的撓度 (δ)
所需押付力N{kgf} - Ti：安裝張力N{kgf}
- Y：修正係數
- δ:撓度mm=0.016t
- t:跨度長度mm
t = C2 - (Dp - dp)2 4
- C:軸間距離mm
- Dp：大節距圓直徑（mm）
- dp：小節距圓直徑（mm）
- L:傳動帶長度mm
軸荷
軸荷由以下公式計算:。
軸荷重=2 Ti ×sin Φ 2
- Ti：安裝張力N{kgf}
- Φ:皮帶輪的卷繞角度度
安裝張力清單
超級時規PX皮帶 HC規格
| 種類 (間距) |
皮帶寬 mm |
安裝張力Ti N {kgf} | 修正係數YN {kgf} | |
|---|---|---|---|---|
| 推薦值 | 最大值 | |||
| UP3M-HC | 6 | 29 {3.0} | 40 {4.1} | 38.5 {3.9} |
| 10 | 52 {5.3} | 72 {7.3} | 61.8 {6.3} | |
| 15 | 82 {8.4} | 114 {11.6} | 90 {9.2} | |
| UP5M-HC | 10 | 108 {11.0} | 147 {15.0} | 102.7 {10.5} |
| 15 | 171 {17.4} | 232 {23.7} | 152 {15.5} | |
| 20 | 238 {24.3} | 323 {32.9} | 200.7 {20.5} | |
| 25 | 307 {31.3} | 418 {42.6} | 249.1 {25.4} | |
| 30 | 377 {38.4} | 513 {52.3} | 297.2 {30.3} | |
| 35 | 450 {45.9} | 613 {62.5} | 344.9 {35.2} | |
| 40 | 524 {53.4} | 713 {72.7} | 392.5 {40.0} | |
| UP8M-HC | 15 | 177 {18.0} | 235 {24.0} | 190.6 {19.4} |
| 20 | 244 {24.9} | 324 {33.0} | 246 {25.1} | |
| 25 | 317 {32.3} | 421 {42.9} | 299.9 {30.6} | |
| 30 | 389 {39.7} | 517 {52.7} | 352.6 {36.0} | |
| 35 | 464 {47.3} | 616 {62.8} | 404.3 {41.2} | |
| 40 | 540 {55.1} | 717 {73.1} | 455.1 {46.4} | |
| 45 | 618 {63.0} | 820 {83.6} | 505.2 {51.5} | |
| 50 | 697 {71.1} | 926 {94.4} | 554.7 {56.6} | |
| 55 | 777 {79.2} | 1032 {105.2} | 603.7 {61.6} | |
| 60 | 859 {87.6} | 1140 {116.2} | 652.2 {66.5} | |
| UP14M-HC | 40 | 794 {81.0} | 1050 {107.1} | 834 {85.0} |
| 60 | 1255 {128.0} | 1659 {169.2} | 1242.7 {126.7} | |
| 80 | 1747 {178.1} | 2310 {235.6} | 1649.0 {168.2} | |
| 100 | 2255 {229.9} | 2982 {304.1} | 2053.6 {209.4} | |
| 120 | 2771 {282.6} | 3665 {373.7} | 2456.9 {250.5} | |
超級時規PX皮帶HA 規格
| 種類 (間距) |
皮帶寬 mm |
安裝張力Ti N {kgf} | 修正係數YN {kgf} | |
|---|---|---|---|---|
| 推薦值 | 最大值 | |||
| UP5M-HA | 10 | 108 {11.0} | 147 {15.0} | 102.7 {10.5} |
| 15 | 171 {17.4} | 232 {23.7} | 152.0 {15.5} | |
| 20 | 238 {24.3} | 323 {32.9} | 200.7 {20.5} | |
| 25 | 307 {31.3} | 418 {42.6} | 249.1 {25.4} | |
| 30 | 377 {38.4} | 513 {52.3} | 297.2 {30.3} | |
| 35 | 450 {45.9} | 613 {62.5} | 344.9 {35.2} | |
| 40 | 524 {53.4} | 713 {72.7} | 392.5 {40.0} | |
| UP8M-HA | 15 | 177 {18.0} | 235 {24.0} | 190.6 {19.4} |
| 20 | 244 {24.9} | 324 {33.0} | 246.0 {25.1} | |
| 25 | 317 {32.3} | 421 {42.9} | 299.9 {30.6} | |
| 30 | 389 {39.7} | 517 {52.7} | 352.6 {36.0} | |
| 35 | 464 {47.3} | 616 {62.8} | 404.3 {41.2} | |
| 40 | 540 {55.1} | 717 {73.1} | 455.1 {46.4} | |
| 45 | 618 {63.0} | 820 {83.6} | 505.2 {51.5} | |
| 50 | 697 {71.1} | 926 {94.4} | 554.7 {56.6} | |
| 55 | 777 {79.2} | 1032 {105.2} | 603.7 {61.6} | |
| 60 | 859 {87.6} | 1140 {116.2} | 652.2 {66.5} | |
| UP14M-HA | 40 | 794 {81.0} | 1050 {107.1} | 834.0 {85.0} |
| 60 | 1255 {128.0} | 1659 {169.2} | 1242.7 {126.7} | |
| 80 | 1747 {178.1} | 2310 {235.6} | 1649.0 {168.2} | |
| 100 | 2255 {229.9} | 2982 {304.1} | 2053.6 {209.4} | |
| 120 | 2771 {282.6} | 3665 {373.7} | 2456.9 {250.5} | |
超級時規PX皮帶 HY規格
| 種類 (間距) |
皮帶寬 mm |
安裝張力Ti N {kgf} | 修正係數YN {kgf} | |
|---|---|---|---|---|
| 推薦值 | 最大值 | |||
| UP3M-HY | 6 | 39 {4.0} | 47 {4.8} | 76.0 {7.7 } |
| 10 | 68 {6.9} | 82 {8.4} | 118.2 {12.1} | |
| 15 | 105 {10.7} | 127 {13.0} | 167.7 {17.1} | |
| UP5M-HY | 10 | 125 {12.7} | 165 {16.8} | 152.5 {15.6} |
| 15 | 194 {19.8} | 256 {26.1} | 223.7 {22.8 } | |
| 20 | 265 {27.0} | 350 {35.7} | 293.6 {29.9} | |
| 25 | 338 {34.5} | 446 {45.5} | 362.6 {37.0 } | |
| 30 | 413 {42.1} | 545 {55.6} | 430.8 {43.9 } | |
| 35 | 488 {49.8} | 644 {65.7} | 498.4 {50.8 } | |
| 40 | 564 {57.5} | 744 {75.9} | 565.4 {57.7 } | |
| UP8M-HY | 15 | 255 {26.0} | 290 {29.6} | 272.0 {27.7 } |
| 20 | 347 {35.4} | 394 {40.2} | 341.3 {34.8 } | |
| 25 | 444 {45.3} | 505 {51.5} | 406.9 {41.5 } | |
| 30 | 541 {55.2} | 615 {62.7} | 469.9 {47.9} | |
| 35 | 640 {65.3} | 728 {74.2} | 530.6 {54.1 } | |
| 40 | 740 {75.5} | 841 {85.8} | 589.6 {60.1 } | |
| 45 | 842 {85.9} | 957 {97.6} | 647.0 {66.0 } | |
| 50 | 944 {96.3} | 1073 {109.4} | 703.0 {71.7} | |
| 55 | 1048 {106.9} | 1192 {121.6} | 757.9 {77.3} | |
| 60 | 1150 {117.3} | 1308 {133.4} | 811.8 {82.8} | |
| UP14M-HY | 40 | 1020 {104.0} | 1225 {124.9} | 1044.3 {106.5} |
| 60 | 1581 {161.2} | 1899 {193.6} | 1537.5 {156.8} | |
| 80 | 2162 {220.5} | 2597 {264.8} | 2023.1 {206.3} | |
| 100 | 2754 {280.8} | 3308 {337.3} | 2053.1 {209.4} | |
| 120 | 3366 {343.2} | 4043 {412.3} | 2978.6 {303.7} | |
PX系列皮帶柔韌530（適用於無盡輸送帶）
| 種類 (間距) |
皮帶寬 mm |
安裝張力Ti N {kgf} | 修正係數YN {kgf} | |
|---|---|---|---|---|
| 推薦值 | 最大值 | |||
| P2M-530 | 4 | 5.9 {0.6} | 7.8 {0.8} | 10.0 {1.0 } |
| 6 | 9.4 {1.0} | 12 {1.2} | 16.1 {1.6} | |
| 10 | 17 {1.7} | 22 {2.2} | 28.2 {2.9} | |
| P3M-530 | 6 | 20 {2.0} | 26 {2.7} | 17.6 {1.8} |
| 10 | 36 {3.7} | 47 {4.8} | 29.0 {3.0 } | |
| 15 | 57 {5.8} | 74 {7.5} | 43.1 {4.4 } | |
PX系列皮帶（適用於長皮帶）
| 種類 (間距) |
皮帶寬 mm |
安裝張力Ti N {kgf} | 修正係數YN {kgf} | |
|---|---|---|---|---|
| 推薦值 | 最大值 | |||
| P2M | 4 | 5.9 {0.6} | 7.8 {0.8} | 10.0 {1.0 } |
| 6 | 9.4 {1.0} | 12 {1.2} | 16.1 {1.6 } | |
| 10 | 17 {1.7} | 22 {2.2} | 28.2 {2.9} | |
| P3M | 6 | 20 {2.0} | 26 {2.7} | 17.6 {1.8 } |
| 10 | 36 {3.7} | 47 {4.8} | 29.0 {3.0} | |
| 15 | 57 {5.8} | 74 {7.5} | 43.1 {4.4} | |
PX系列皮帶 RC規格
| 種類 (間距) |
皮帶寬 mm |
安裝張力Ti N {kgf} | 修正係數YN {kgf} | |
|---|---|---|---|---|
| 推薦值 | 最大值 | |||
| P2M-RC | 4 | 5.9 {0.6} | 7.8 {0.8} | 10.0 {1.0} |
| 6 | 9.4 {1.0} | 12 {1.2} | 16.1 {1.6} | |
| 10 | 17 {1.7} | 22 {2.2} | 28.2 {2.9} | |
| P3M-RC | 6 | 20 {2.0} | 26 {2.7} | 17.6 {1.8} |
| 10 | 36 {3.7} | 47 {4.8} | 29.0 {3.0} | |
| 15 | 57 {5.8} | 74 {7.5} | 43.1 {4.4} | |
| P5M-RC | 10 | 97 {9.9} | 132 {13.5} | 56.9 {5.8} |
| 15 | 154 {15.7} | 209 {21.3} | 82.4 {8.4} | |
| 20 | 214 {21.8} | 291 {29.6} | 139.0 {14.2} | |
| 25 | 276 {28.2} | 376 {38.4} | 201.0 {20.5} | |
| P8M-RC | 15 | 203 {20.6} | 265 {27.0} | 151.3 {15.4} |
| 20 | 280 {28.5} | 365 {37.3} | 193.0 {19.7} | |
| 25 | 363 {37.0} | 473 {48.3} | 233.0 {23.8} | |
| 40 | 617 {63.0} | 807 {82.3} | 346.6 {35.3} | |
| 60 | 982 {100.1} | 1283 {130.9} | 488.3 {49.8} | |
| P14M-RC | 40 | 990 {101.0} | 1310 {133.6} | 635.5 {64.8} |
| 60 | 1564 {159.5} | 2070 {211.1} | 973.2 {99.2} | |
| 80 | 2178 {222.1} | 2882 {293.9} | 1316.8 {134.3} | |
| 100 | 2812 {286.7} | 3720 {379.3} | 1664.9 {169.8} | |
| 120 | 3455 {352.3} | 4572 {466.2} | 2016.6 {205.6} | |
PX系列皮帶
| 種類 (間距) |
皮帶寬 mm |
安裝張力Ti N {kgf} | 修正係數YN {kgf} | |
|---|---|---|---|---|
| 推薦值 | 最大值 | |||
| P5M | 10 | 108 {11.0} | 147 {15.0} | 56.9 {5.8} |
| 15 | 171 {17.4} | 232 {23.7} | 82.4 {8.4} | |
| 20 | 238 {24.3} | 323 {32.9} | 139.0 {14.2} | |
| 25 | 307 {31.3} | 418 {42.6} | 201.0 {20.5} | |
| P8M | 15 | 225 {22.9} | 294 {30.0} | 151.3 {15.4} |
| 20 | 311 {31.7} | 406 {41.4} | 193.0 {19.7} | |
| 25 | 403 {41.1} | 526 {53.6} | 233.0 {23.8} | |
| 40 | 686 {70.0} | 897 {91.5} | 346.6 {35.3} | |
| 60 | 1091 {111.3} | 1426 {145.4} | 488.3 {49.8} | |
| P14M | 40 | 990 {101.0} | 1310 {133.6} | 635.5 {64.8} |
| 60 | 1564 {159.5} | 2070 {211.1} | 973.2 {99.2} | |
| 80 | 2178 {222.1} | 2882 {293.9} | 1316.8 {134.3} | |
| 100 | 2812 {286.7} | 3720 {379.3} | 1664.9 {169.8} | |
| 120 | 3455 {352.3} | 4572 {466.2} | 2016.6 {205.6} | |
PX系列皮帶（防水）
| 種類 (間距) |
皮帶寬 mm |
安裝張力Ti N {kgf} | 修正係數YN {kgf} | |
|---|---|---|---|---|
| 推薦值 | 最大值 | |||
| P5M-W | 10 | 108 {11.0} | 147 {15.0} | 50.1 {5.1} |
| 15 | 171 {17.4} | 232 {23.7} | 74.2 {7.6} | |
| 25 | 307 {31.3} | 418 {42.6} | 184.9 {18.9} | |
| P8M-W | 15 | 225 {22.9} | 294 {30.0} | 147.2 {15.0} |
| 25 | 403 {41.1} | 526 {53.6} | 226.7 {23.1} | |
| 40 | 686 {70.0} | 897 {91.5} | 337.3 {34.4} | |
| 60 | 1091 {111.3} | 1426 {145.4} | 475.2 {48.5} | |
皮帶輪對齊
即使皮帶輪對準正確，時規皮帶也不會繞著皮帶輪中心旋轉，而是會向一側傾斜。雖然這種力量很小，但如果皮帶輪對準不良，皮帶會被緊緊壓在皮帶輪凸緣上，導致皮帶斷裂或崩落。因此，應在下表所示的公差範圍內調整皮帶輪對準。

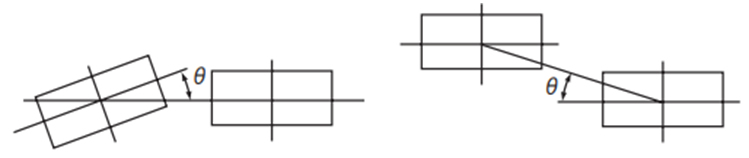

皮帶輪對齊容差
| 皮帶尺寸 | 所有品種 | |||
|---|---|---|---|---|
| 皮帶寬度mm | 30以下 | 30～50 | 50～100 | 100或更高版本 |
| 容許平行度 | 51000 | 41000 | 31000 | 21000 |
| θ分 | 17以下 | 13以下 | 10以下 | 6以下 |

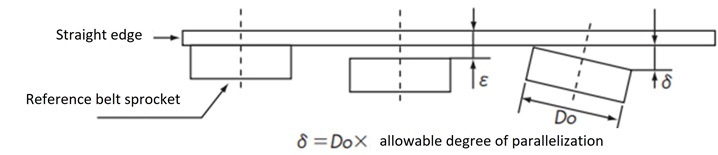

如何調整皮帶輪
如圖所示，通過將直邊放置在基準帶輪上，並使其它帶輪與直邊完全接觸 (ε=0)，可以將帶輪對齊到正確的位置。
此外，通過將圖中的δ限制在極限以下，可以同時顯示軸的平行度。

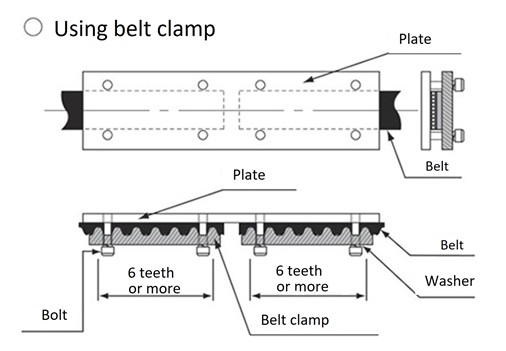

長皮帶
連接方法
皮帶尺寸容許公差
皮帶長度公差
| PX系列皮帶 超級時規PX皮帶 |
容許公差 |
|---|---|
| 256以下 | ±0.41 |
| 大於256小於3384 | ±0.46 |
| 大於384小於3512 | ±0.51 |
| 大於512小於3760 | ±0.61 |
| 大於760小於1016 | ±0.66 |
| 大於1016小於1272 | ±0.76 |
| 大於1272小於1528 | ±0.81 |
| 大於1528小於1776 | ±0.86 |
| 大於1776小於2032 | ±0.91 |
| 大於2032小於2288 | ±0.97 |
| 大於2288小於2544 | ±1.02 |
| 大於2544小於2792 | ±1.07 |
| 大於2792小於3048 | ±1.12 |
| 大於3048小於3304 | ±1.17 |
| 大於3304小於3560 | ±1.22 |
| 大於3560小於3808 | ±1.26 |
| 大於3808小於4064 | ±1.32 |
| 大於4064小於4320 | ±1.37 |
| 大於4320小於4576 | ±1.42 |
皮帶寬度公差
| 皮帶寬度 | 皮帶長度 | ||
|---|---|---|---|
| 840以下 | 超過840 1680以下 |
超過1680 者 |
|
| 10以下 | +0.3 -0.6 |
+0.6 -0.6 |
- |
| 大於10小於45 | +0.8 -0.8 |
+0.8 -1.2 |
+0.8 -1.2 |
| 大於45小於75 | +1.2 -1.6 |
+1.6 -1.6 |
+1.6 -1.6 |
| 大於75小於100 | +1.6 -1.6 |
+1.6 -2.0 |
+2.0 -2.0 |
| 超過100的東西 | +2.4 -2.4 |
+2.4 -2.8 |
+2.4 -3.2 |
皮帶輪的材料、單位質量
皮帶輪的材質適合以下的。
皮帶輪的材料、單位質量
| 材質 | 材質符號 | 單位質量 |
|---|---|---|
| 機械結構碳鋼 | S45C | 7.85 |
| 鋁合金 | A2017-T4 | 2.8 |
| 不鏽鋼 | SUS304 | 7.8 |
皮帶輪設計公式
・節距圓直徑Dp = N × p π
・齒頂尖直徑Do = Dp- 2 a = N × p π -2 a
- p:傳動帶間距mm
- N:皮帶輪齒數
- a:俯仰線深度 (PLD) mm
| P3M | P5M | P8M | P14M | |
|---|---|---|---|---|
| p節距 | 3 | 5 | 8 | 14 |
| a(PLD) | 0.381 | 0.571 | 0.686 | 1.397 |
* 產品目錄中 P14M標準皮帶輪的齒頂直徑包含修正值，因此有些滑輪可能不符合此公式。
皮帶輪各部分尺寸的容許值
齒條方向上的誤差 (相對於精加工軸孔中心線)
齒與軸孔中心線的平行度
| 使用皮帶寬度 | 齒條方向誤差容許值 |
|---|---|
| 50以下 | 0.03 |
| 大於50小於100 | 0.04 |
| 超過100的東西 | 0.05 |
齒頂周向跳動（相對於成品軸孔中心線）
| 齒頂直徑 | 容許跳動 |
|---|---|
| 203.20以下 | 0.13 |
| 超過203.20的東西 | 0.13 + [(齒頂尖直徑 - 203.20) x 0.0005] |
側跳動 (相對於精加工軸孔中心線)
| 齒頂直徑 | 容許跳動 |
|---|---|
| 101.60以下 | 0.1 |
| 大於101.60小於254.00 | 齒頂尖直徑 x 0.001 |
| 超過254.00的東西 | 0.25 + [(齒頂尖直徑 - 254.00) x 0.0005] |
齒頂圓柱體的圓柱體（梯度 = 錐度 x 1/2）
| 皮帶輪公稱寬度 | 圓柱度公差 |
|---|---|
| 20以下 | 0.01 |
| 大於20小於50 | 0.02 |
| 大於50小於100 | 0.04 |
| 超過100的東西 | 0.06 |
- ·上述容許值適用於切削加工。
- ·成型皮帶輪因使用條件、佈局而異，請與本公司商談。
