技術資料時規皮帶與時規皮帶輪選型
時規皮帶暫定選擇表
PX系列皮帶/ PX系列皮帶RC規格

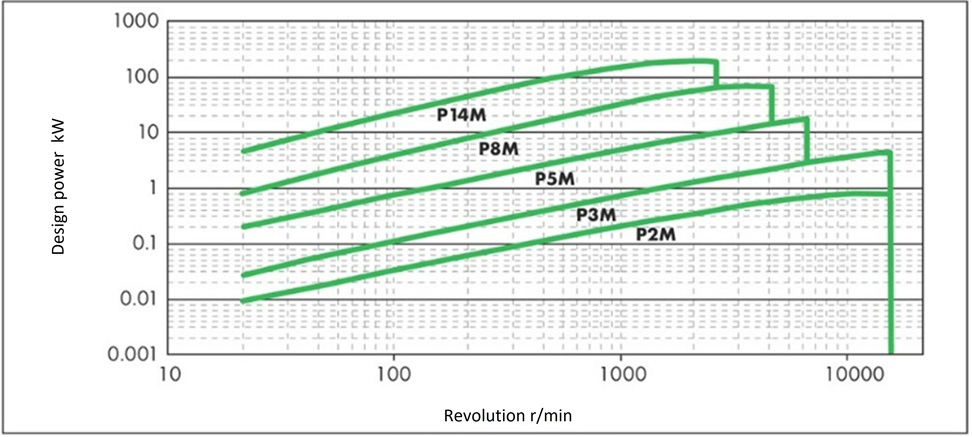

基準傳動容量

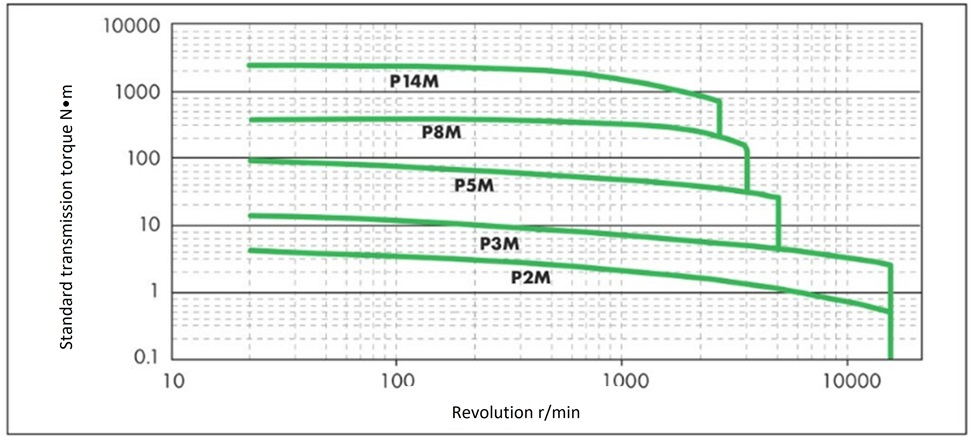

基準轉矩
臨時選擇表的對象寬度
| 皮帶種類 | 目標皮帶 | 對象最大寬 [mm] |
|---|---|---|
| PX系列皮帶/ PX系列皮帶 RC規格 |
P2M | 10 |
| P2M-RC | ||
| P3M | 15 | |
| P3M-RC | ||
| P5M | 25 | |
| P5M-RC | ||
| P8M | 60 | |
| P8M-RC | ||
| P14M | 120 | |
| P14M-RC |
※這是標準品最大寬度的表。
超級時規PX皮帶HC規格

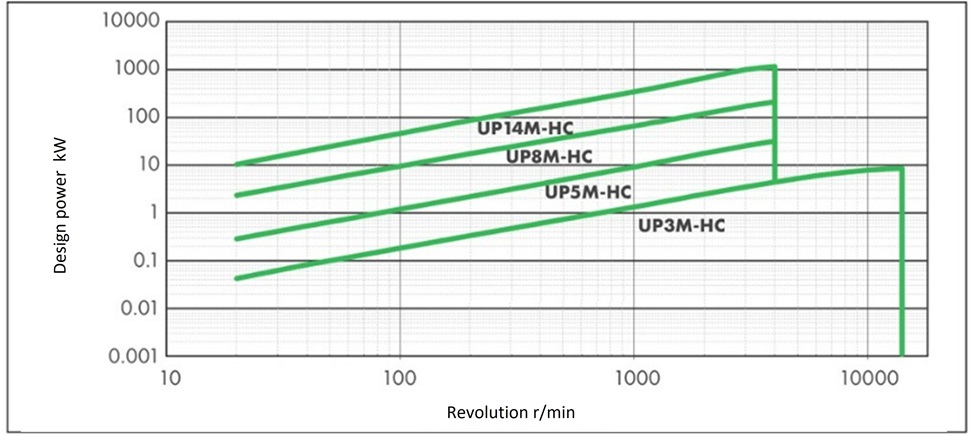

基準傳動容量

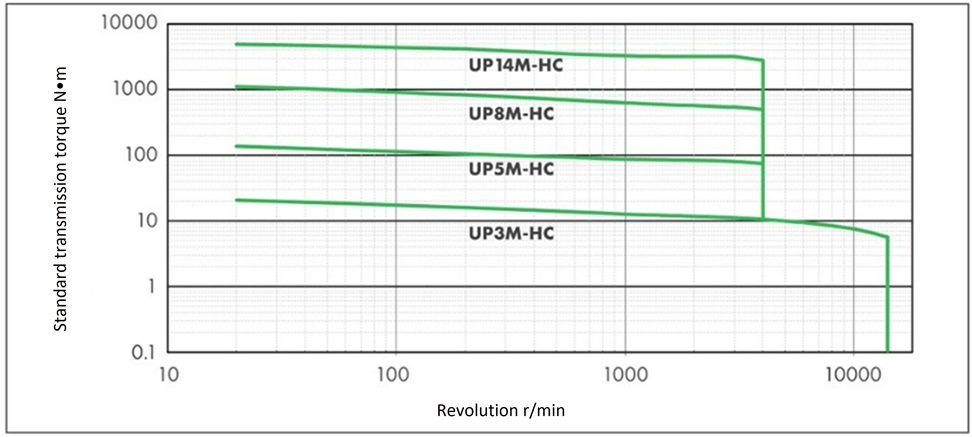

基準轉矩
臨時選擇表的對象寬度
| 皮帶種類 | 目標皮帶 | 對象最大寬 [mm] |
|---|---|---|
| 超級時規PX皮帶 HC規格 |
||
| UP3M-HC | 15 | |
| UP5M-HC | 25 | |
| UP8M-HC | 60 | |
| UP14M-HC | 120 |
※這是標準品最大寬度的表。
超級時規PX皮帶HA 規格（耐油/防水）

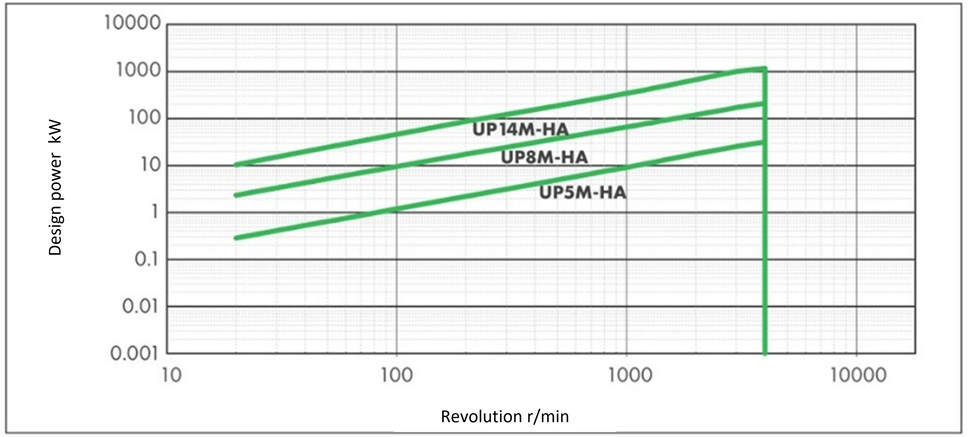

基準傳動容量

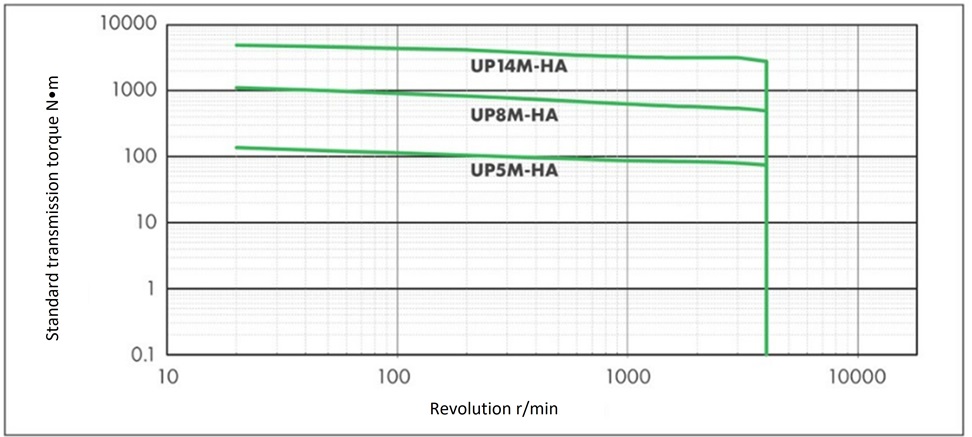

基準轉矩
臨時選擇表的對象寬度
| 皮帶種類 | 目標皮帶 | 對象最大寬 [mm] |
|---|---|---|
| 超級時規PX皮帶 HA規範 （耐油/防水） |
||
| UP5M-HA | 25 | |
| UP8M-HA | 60 | |
| UP14M-HA | 120 |
※這是標準品最大寬度的表。
超級時規PX皮帶HY規格

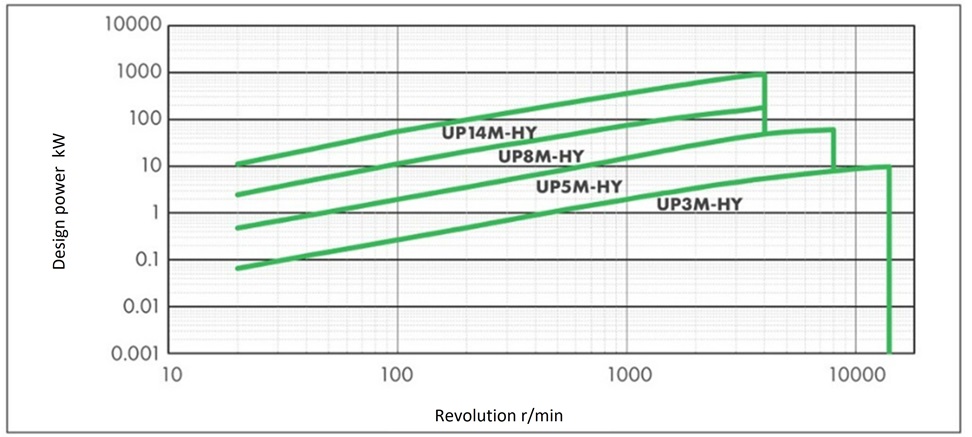

基準傳動容量

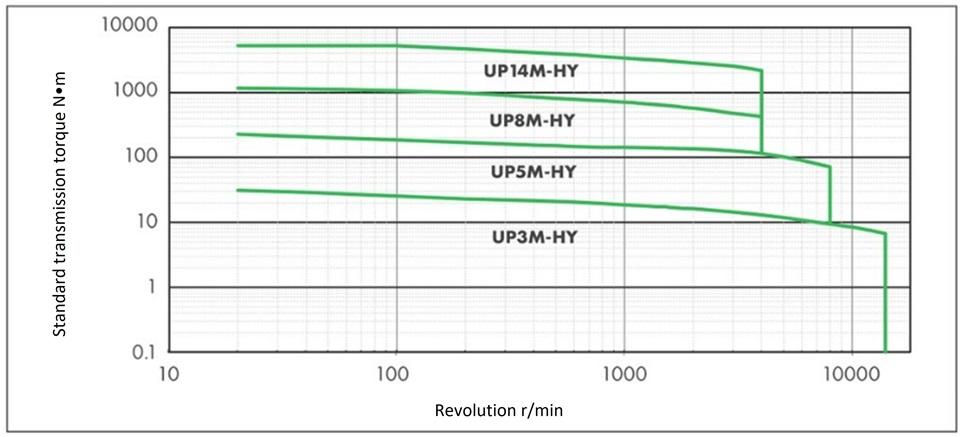

基準轉矩
臨時選擇表的對象寬度
| 皮帶種類 | 目標皮帶 | 對象最大寬 [mm] |
|---|---|---|
| 超級時規PX皮帶 HY規格 |
||
| UP3M-HY | 15 | |
| UP5M-HY | 25 | |
| UP8M-HY | 60 | |
| UP14M-HY | 120 |
※這是標準品最大寬度的表。
