技術資料直線作動機高速千斤頂允許屈曲載重
容許失穩載荷表
- ·用於壓縮載荷時，請根據此圖表確定失穩載荷的千斤頂編號。失穩選定圖表是預測失穩安全率SF=4的圖表。
- (1)下圖請從安裝狀態選擇作用點間距離L。(除下圖所示的安裝狀態以外，請另行咨詢。)
- (2)請根據1臺千斤頂的負荷W (縱軸) 與作用點間距離 (橫軸) 的交點選擇千斤頂的框號。
- ·請勿施加橫向負荷。右圖的失穩選取圖形未考慮橫向載荷。
- ·作為安裝狀態，如果在螺絲軸成為拉伸負荷的構造上下功夫的話，就不會發生彎曲，很經濟。
底座固定-軸端支撐
底座固定-軸端固定
- 註)

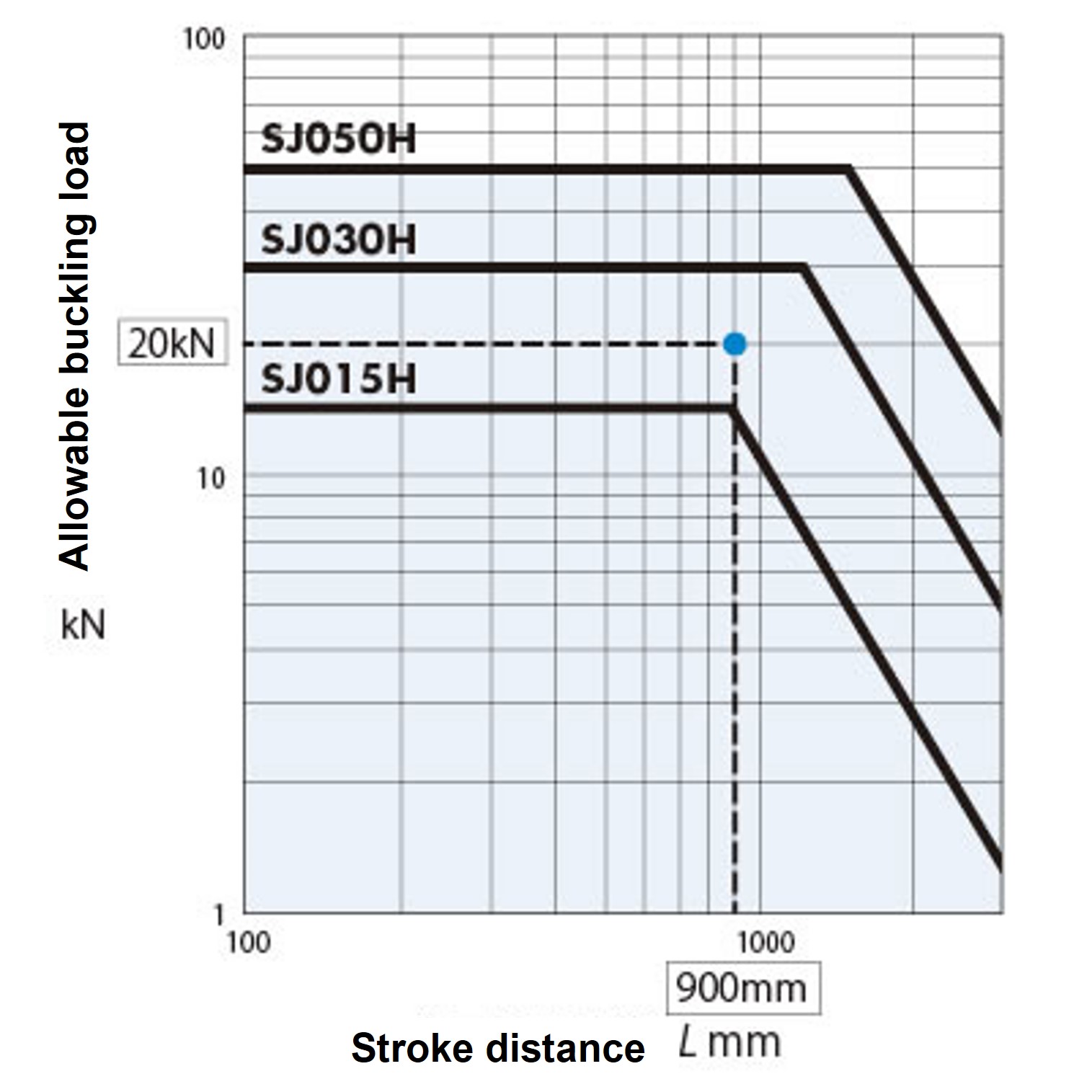

- 1.該圖的----線表示的是負荷W=20kN時，上述安裝狀態下作用點間距離為900mm的示例。
該圖表預計失穩安全率sf=4,此時可選定滿足縱軸、橫軸交點的千斤頂SJ030H。 - 2.需要詳細研究時，請參照以下公式進行確認。
作用點間距離:L (安裝面至負荷安裝面的距離)
| SJ015H | SJ030H | SJ050H | |
|---|---|---|---|
| 桌形先端金具（M） | 25mm | 33mm | 33mm |
| I 形先端金具(I) | 50mm | 75mm | 80mm |
| X尺寸 (MIN) | 187mm | 202mm | 236mm |
使用桌型或 I 型先端金具時，將每個端部形狀的長度加到實際行程中。
例如：當使用行程為 500 mm的 I 型先端金具SJ030H 時。
500 + 277 = 777mm
註）
安裝客戶提供的先端金具時，請將 X 尺寸（最小值）和先端金具的長度加到實際行程中。請注意，X 尺寸不包括用於先端金具固定到螺桿軸端的 32 mm螺絲長度。
容許失穩載荷計算公式
千斤頂的螺紋軸允許的失穩負荷可通過以下方法計算。
PCR = m×
d2
L
2
確保 PCR > W × Sf。
PCR:容許失穩負荷N
d:螺紋底徑mm
m:支撐係數 (20×10 4)
L:作用點間距離註) mm
W:1臺千斤頂的負荷N
Sf:失穩安全率 (一般為4)
底座固定-軸端支撐
底座固定-軸端固定
| 容許失穩計算示例 |
|---|
|
SJ030H-TUT8M（行程 800mm）負載（W）24500N， PCR = 20× 10⁴ ×(30.7² /10³⁵) ² *L = 1002 + 33 = 1035mm ST800mm的X尺寸:1002mm 桌先端金具：33mm 來自產品頁面 |
關於橫向載荷
高速千斤頂只能承受軸向負荷，不能承受軸向以外的負荷。

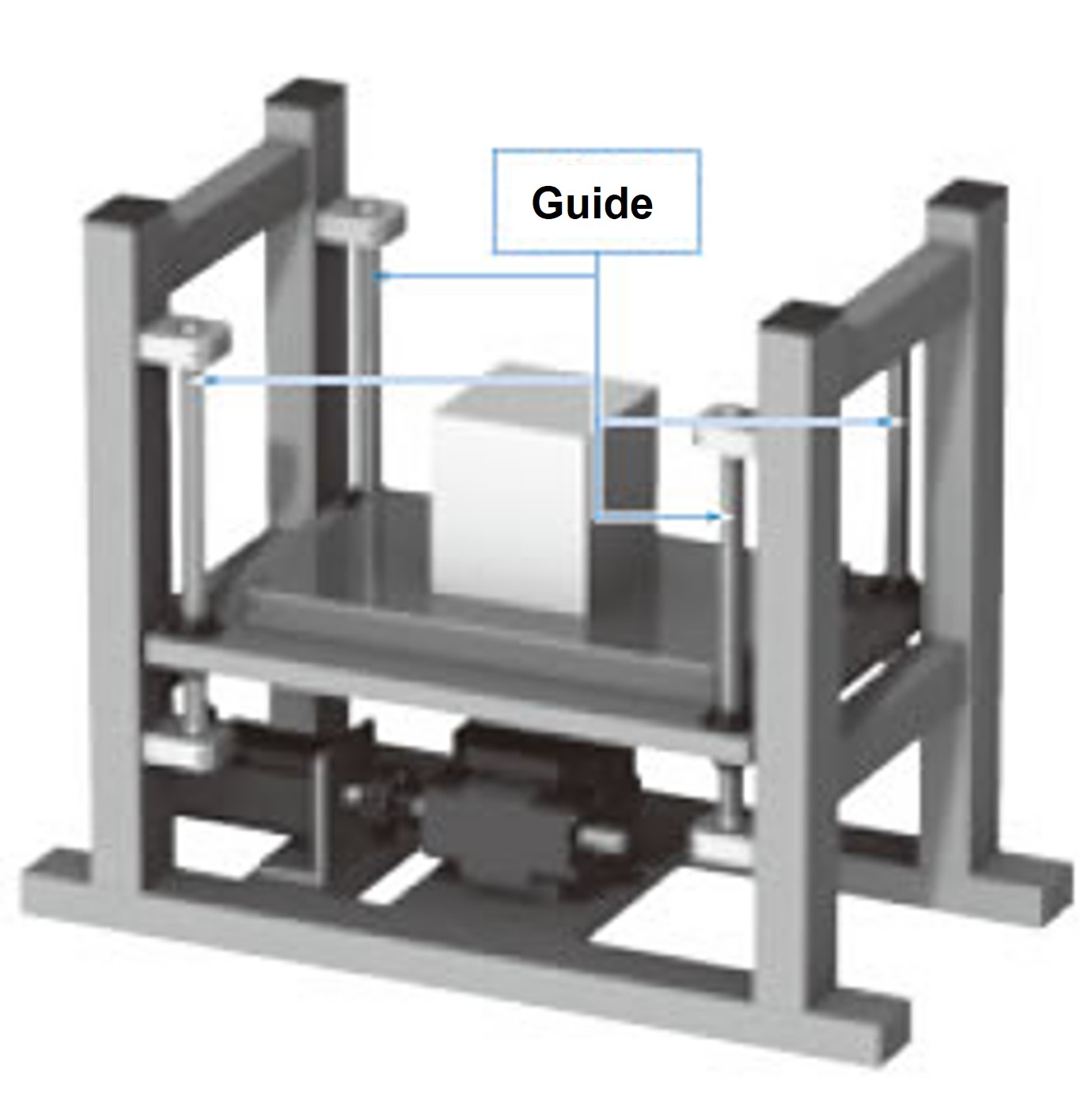

施加橫向負荷時，請如右圖所示設置導軌，避免橫向負荷等直接作用於千斤頂。
