安裝方向

水平、垂直、傾斜等是自由的。

安裝環境

• ·所有型號都採用全封閉結構，可在室外正常使用，但在水和蒸汽等惡劣環境下以及積雪的地方，即使是室外形狀也需要適當的蓋子。環境溫度因使用條件而異，一般在-15~40°C的範圍內。在40°C以上的溫度下使用時，請務必使用隔熱罩等進行保護。請絕對不要在易燃環境中使用。有可能發生爆炸、火災。此外，請避免在震動或衝擊超過1G的場所使用。
• ·在室外使用帶凸輪軸電纜、導線規格時，請充分進行防水處理。

安裝方法

• - 使用耳軸式安裝座或U型夾式安裝座安裝主體。使用I型先端金具連接尖端。
• - 安裝耳軸時，應在耳軸銷和耳軸孔上塗抹潤滑脂。安裝U形夾時，也應在先端金具的連接銷和連接銷上塗抹潤滑脂。
• ·因氣缸工作而使主體大幅擺動時，請註意在連接部使用滑動軸承或滾動軸承。
  另外，需要耳軸孔裝有滑動軸承時，請與本公司商談。
• - 如果軸頸銷或U形接頭與先端金具的連接銷朝向垂直方向（當氣缸側放時），並且缸體擺動，則應採取措施防止磨損，例如在軸頸孔、U型夾具或先端金具側面插入滑動軸承材料。

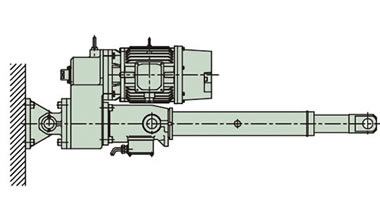

圖1安裝方法

耳軸支架

凹座

※安裝用金屬配件請參照選項一節。

手動操作

手動調整行程時，請在釋放制動馬達的制動器後，用活扳手或套筒扳手轉動減速部的手動把手軸。

手動軸每轉一圈的桿的移動量請參照標準機型一覽 (此處) 。

防止桿旋轉

• 1.桿隨著推力會產生旋轉力 (請參照此處)，因此需要防止旋轉。額定推力時的桿旋轉力記載於機型一覽中。一般來說，幾乎都是通過將桿端部安裝在從動機上來防止旋轉。
• 2. 當自由移動活塞桿頭或連接滑輪拉動繩索等操作時，通常需要防止活塞桿旋轉。如果您需要帶有旋轉止電動缸，請與我們聯絡。請注意，外部限位開關單元的LS活塞桿不能用於防止旋轉。

桿的橫向載荷

安裝桿時，請避免彎曲負荷 (橫向負荷) 。

桿承受垂直方向的負荷 (橫向負荷) 或負荷方向偏心的負荷 (偏心負荷) 時，請採取以下對策。

(1)橫向負荷...桿部設有導滾子等。(圖2)

圖2橫向負荷

請避免對桿直接施加橫向負荷，設置導滾子等。

(2)偏心負荷...設置平衡配重等。(圖3)

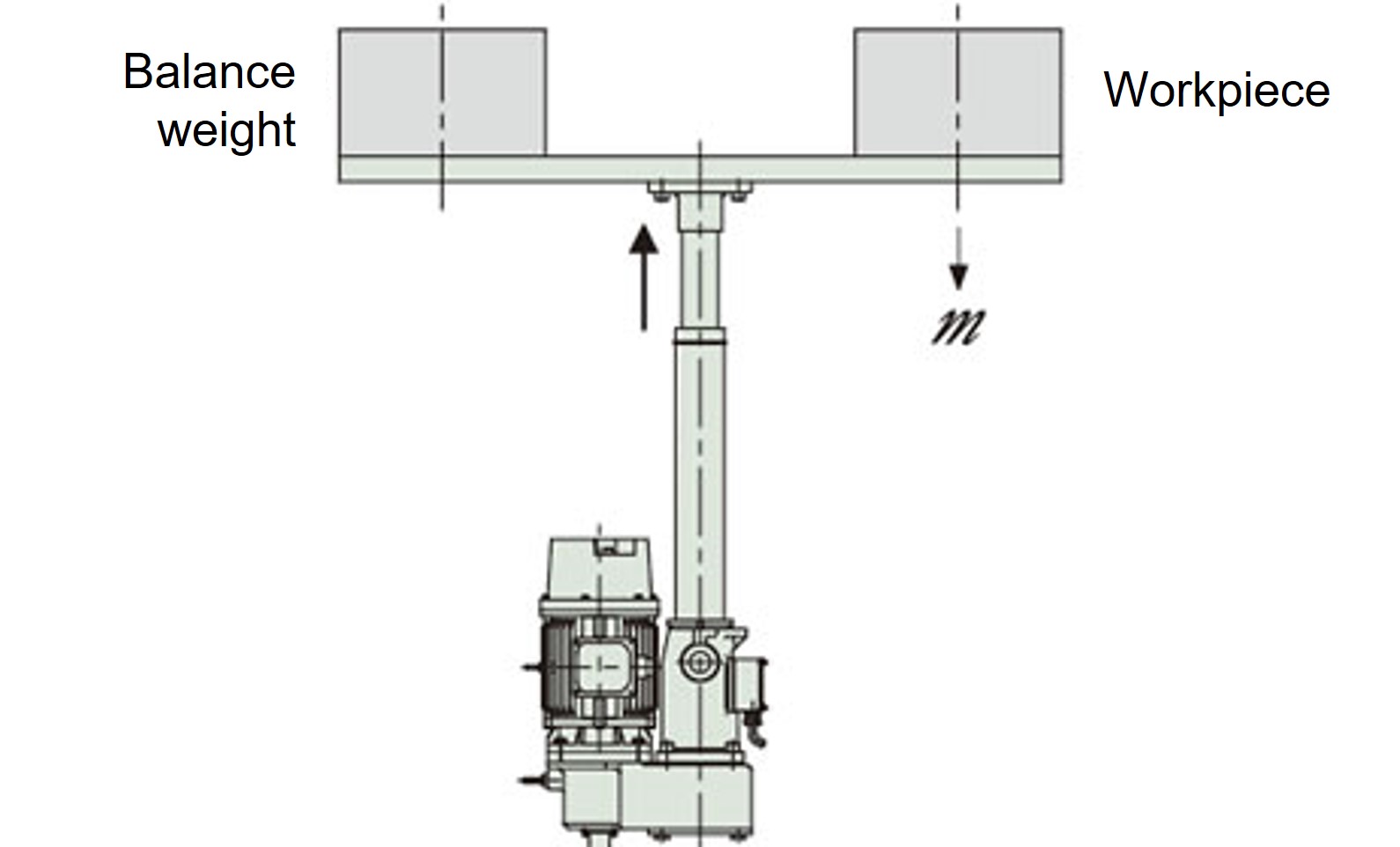

圖3偏心負荷

施加偏心負荷時，請設置平衡重等。

※此佈局需要單獨的指南。

關於絕緣電阻測試

嚴禁對此汽缸進行絕緣電阻測試，否則可能會損壞內建電源模組。但是，如果您需要對外部電路進行絕緣電阻測試，請先將煞車線路從接線盒中拆下。

設置筆劃調整外部LS (可選)

• - 可選擇在電動缸上安裝限位開關，請使用它。
• ·請使用限位開關限制行程的兩端。
• ·請在行程範圍內使用。如果筆劃過度，可能會損壞印表機。
• ·調整限位開關時，請估計惰行距離 (此處) 進行設定。
• ·使用整個公稱行程時，請設定限位開關，使氣缸在尺寸表的XA尺寸以內停止。
• ·H速度的情況下，由於惰行距離長，擊球手有可能越過限位開關。因此，在控制電路上運行限位信號時，請務必保持自身。
• ·使用C型推力檢測用限位開關時，請務必佈線。在未佈線的情況下操作可能會損壞印表機。
• ·客戶絕對不要調整C型推力檢測用限位開關。推力檢測的設定值有可能發生較大偏差。

滾珠絲桿潤滑

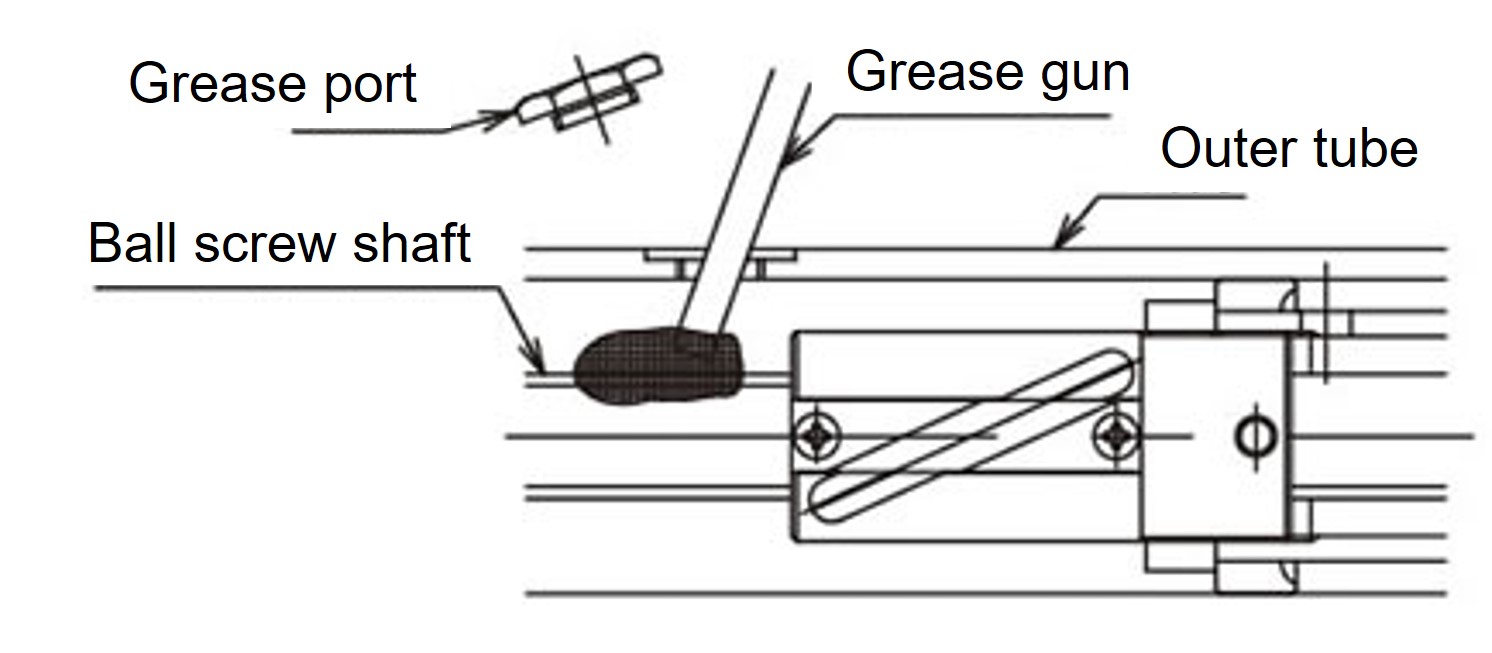

滾珠絲桿已預先潤滑，無需額外潤滑即可使用。請參考表 1 和表 2 添加潤滑脂。潤滑滾珠絲桿時，請擰下外缸上的潤滑脂加註螺栓，將桿向前移動一個完整行程，用潤滑脂槍將潤滑脂塗抹在絲槓外周，然後在您使用的行程範圍內來回移動桿。重複此動作 2 至 3 次。

表1專用潤滑脂

*本潤滑脂專為U系列電動缸設計，請勿使用其他潤滑脂。

表2加脂迴圈

※上表值僅供長期使用之用，不代表使用壽命。

減速部的加脂

減速部的齒輪及軸承已通過潤滑脂潤滑預先填充到齒輪箱中，因此無需加脂。

減速部初期封入潤滑脂

• 齒輪箱部分:Duffney Eponex SR No.1
• 行星減速部:摩利齒輪潤滑脂No.1
