技術資料直線作動機電動缸

安裝和維護:G系列

安裝

安裝方向

水平、垂直、傾斜等是自由的。

安裝環境

  • ·所有型號都採用全封閉結構，可在室外正常使用，但在水和蒸汽等惡劣環境下以及積雪的地方，即使是室外形狀也需要適當的蓋子。環境溫度因使用條件而異，一般在-15~40°C的範圍內。在40°C以上的溫度下使用時，請務必使用隔熱罩等進行保護。請絕對不要在易燃環境中使用。有可能發生爆炸、火災。此外，請避免在震動或衝擊超過1G的場所使用。
  • ·在霧氣環境下使用時，請與我們聯係。
  • ·在室外使用帶凸輪軸電纜、導線規格時，請充分進行防水處理。

安裝方法

  • - 使用耳軸式安裝座或U型夾式安裝座（僅限平行安裝）來安裝主體。使用U型或I型先端金具來連接尖端。
  • - 安裝耳軸時，應在耳軸銷和耳軸孔上塗抹潤滑脂。安裝U形夾時，也應在先端金具的連接銷和連接銷上塗抹潤滑脂。安裝方法

    耳軸支架

    凹座

  • ·因氣缸工作而使主體大幅擺動時，請註意在連接部使用滑動軸承或滾動軸承。另外，需要耳軸孔裝有滑動軸承的產品時，請與本公司商談。
  • - 如果軸頸銷或U形接頭和先端金具接頭的連接銷朝向垂直方向（當氣缸側放時），並且主體擺動，則應採取措施防止磨損，例如在軸頸孔或U型夾具或先端金具的側面插入滑動軸承材料。

手動操作

若要手動調整行程，請先鬆開馬達上的煞車器，然後用手動把手轉動馬達非負載側的手動軸。有關如何鬆開煞車的說明，請參閱使用說明書。手動手柄僅包含在標準型號中。

警告

桿部受到負荷作用時，請在制動器釋放前除去負荷。

手動軸每轉1圈的桿的移動量請參照產品型號一覽表 (此處) 。

防止桿旋轉

  • 1.桿隨著推力會產生旋轉力 (請參照此處)，因此需要防止旋轉。額定推力時的桿旋轉力記載於機型一覽中。
    • 一般來說，幾乎都是通過將桿端部安裝在從動機上來防止旋轉。
  • 2. 當自由移動桿頭或連接滑輪拉動繩索等時，通常需要防止桿身旋轉。請選擇有防旋轉功能的電動缸（選項符號為M）。

桿的橫向載荷

桿承受垂直方向的負荷 (橫向負荷) 或負荷方向偏心的負荷 (偏心負荷) 時，請採取以下對策。

(1)橫向負荷...桿部設有導滾子等。(圖2)

圖2橫向負荷

横荷重

請避免對桿直接施加橫向負荷，設置導滾子等。

(2)偏心負荷...設置平衡配重等。(圖3)

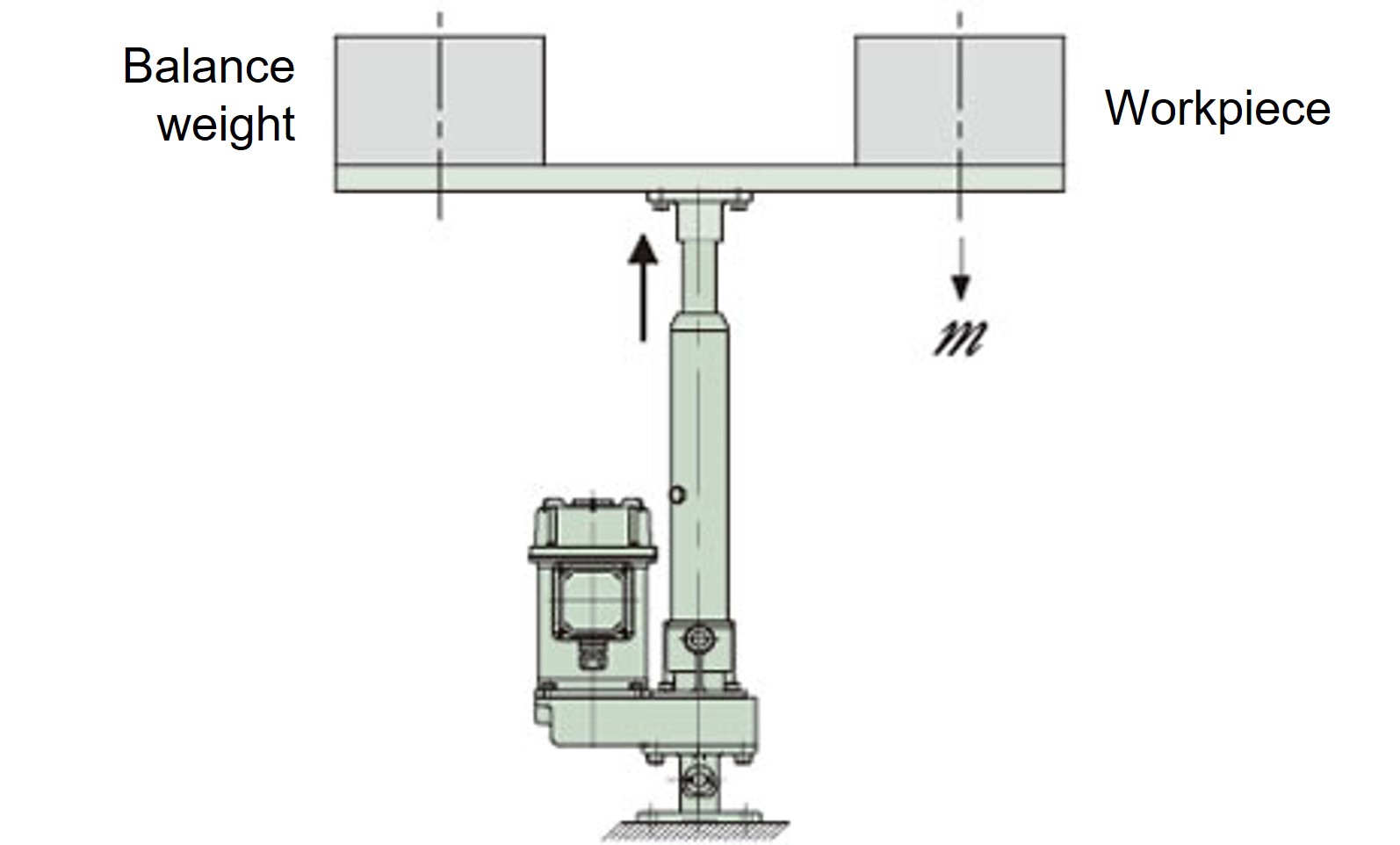

圖3偏心負荷

施加偏心負荷時，請設置平衡重等。

※此佈局需要單獨的指南。

偏心荷重

關於絕緣電阻測試

嚴禁對此汽缸進行絕緣電阻測試，否則可能會損壞內建電源模組。但是，如果您需要對外部電路進行絕緣電阻測試，請先將煞車線路從接線盒中拆下。

設置筆劃調整外部LS (可選)

  • - 可選擇在電動缸上安裝限位開關，請使用它。
  • ·請使用限位開關限制行程的兩端。
  • ·請在行程範圍內使用。如果筆劃過度，可能會損壞印表機。
  • ·調整限位開關時，請估計惰行距離 (此處) 進行設定。
  • ·使用公稱行程時，請設定限位開關，使氣缸在尺寸表XA尺寸以內停止。
  • ・當使用慢速限位器（速度低於25mm/s）配合變頻器等設備時，可能無法將外部慢速限位器設定在公稱行程XA尺寸的最小位置附近。如果您打算這樣使用，請與我們聯絡。
  • - 當兩個或多個電動缸同時工作時，應在每個動力缸的前進和後退極限位置安裝限位開關，以停止每個動力缸的運作。避免使用同一個限位開關控制所有動力缸，因為這會導致行程累積誤差。
  • - G 系列的 U 和 H 型高速電動缸滑行距離較長，因此有可能導致撞針越過限位開關。
    （在 U 速度下，額定懸掛負載將被克服。）因此，請務必使控制電路中的限位訊號具有自保持功能。
  • ·客戶絕對不要調整C型推力檢測用限位開關。推力檢測的設定值有可能發生較大偏差。

維護

螺釘加脂

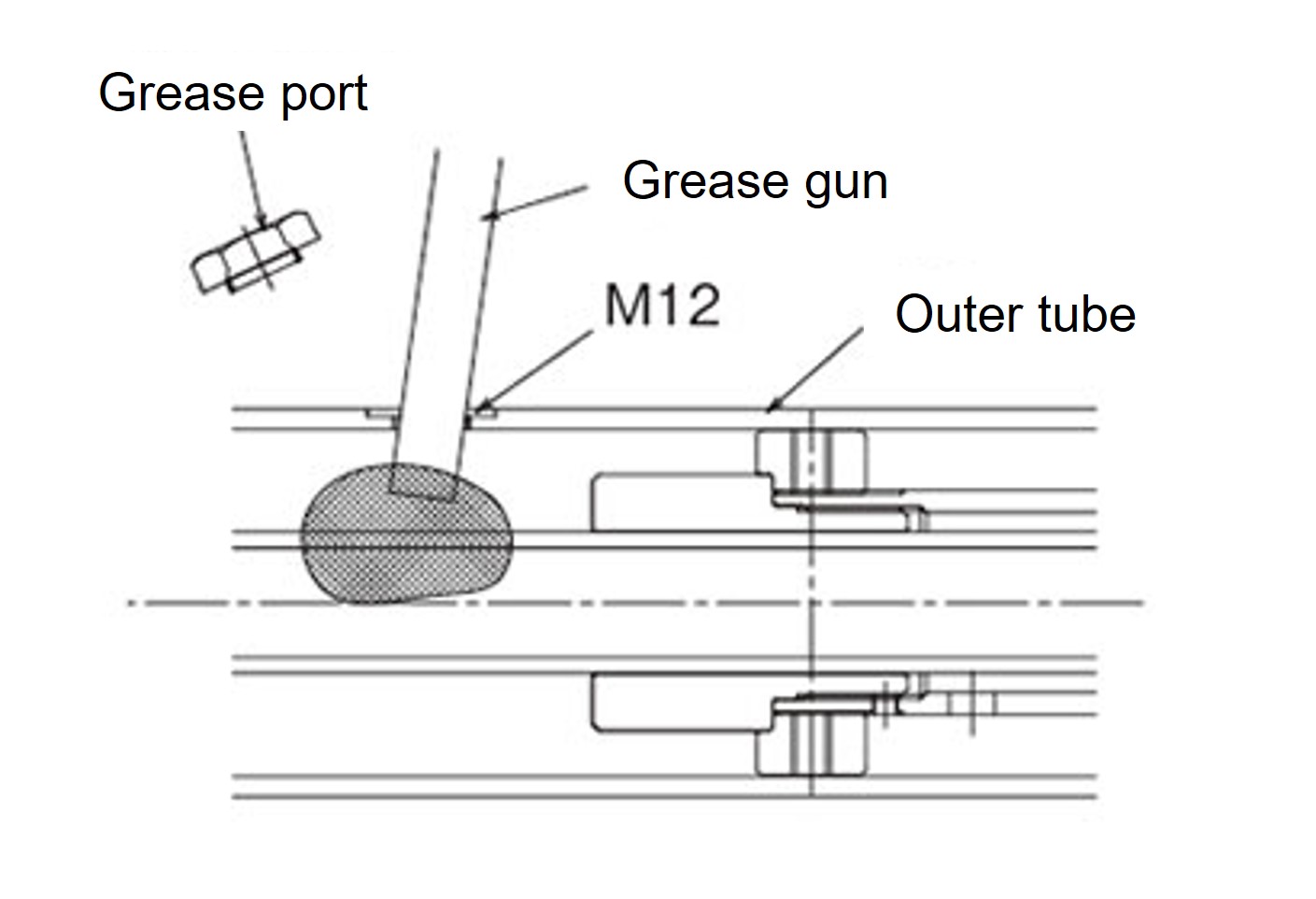

螺絲已事先用潤滑脂潤滑塗抹，請直接使用。潤滑脂的補給請以表1、2為標準。螺絲的加脂時，請取下外筒部的加脂口螺栓，使桿前進全行程，用潤滑脂槍塗在螺絲的外周，在使用行程的範圍內來回移動。請重復此動作2~3次。

螺釘加脂

1次加脂的總塗佈量為每100mm行程10~15g左右。

警告

請絕對不要把手指伸進加脂口。
若在手指伸入的狀態下啟動鎖芯，可能會導衹手指受傷。

表1推薦的潤滑脂(請務必使用EP (極壓) 潤滑脂。)

使用分類 公司名稱 潤滑脂名稱
螺桿軸 (株) 椿本Chiain JWGS100G
Idemitsu Dafuni Eponex SR No.2※1
Nippon Grease 尼格魯夫EP-2K
EXXON MOBILE Mobilux EPNo.2
Cosmo石油株式會社 Cosmo潤滑脂NEW Dynamax EPNo.2
Shell Lubricants Japan K.K. Shell Gadas S2 V220 J 2 (EP) ※2

※1出廠時的封入潤滑脂。

※2舊名稱:Shell Alvania EP潤滑脂2

註)JWGS100G為100g容器，另售。(請參照這裡。)

*上述商品名稱為各公司的商標或註冊商標。

×
(可以通過拖動來移動)

非常適合維護千斤頂和電動缸！

JWGS100G

(100g裝)

形番：JWGS100G

表2加脂迴圈

加脂迴圈
走行距離 每5km
使用頻率 101往返/天~ 1個月到3個月
每天往返11~100次 3~6個月
~10次/天往返 6個月至1年

註)上表值僅供長期使用之用，不代表使用壽命。

減速部的加脂

潤滑脂已經事先塗好了齒面，請直接使用。

初始塗牙潤滑脂

  • 行星齒輪部 (直型) :摩爾齒輪潤滑脂No.1 (住礦潤滑劑株式會社制造)
  • 螺旋齒輪部 (並聯型) :摩爾齒輪潤滑脂No.1 (住礦潤滑劑株式會社制造)

*一般來說，G系列各尺寸輪胎在預期走行距離內無需加註潤滑脂。詳情請與我們聯絡。
