技術資料直線作動機電動缸馬達規格
連接 (G系列)
制動馬達的接線 (直流制動馬達)
煞車同時切斷（出貨時）

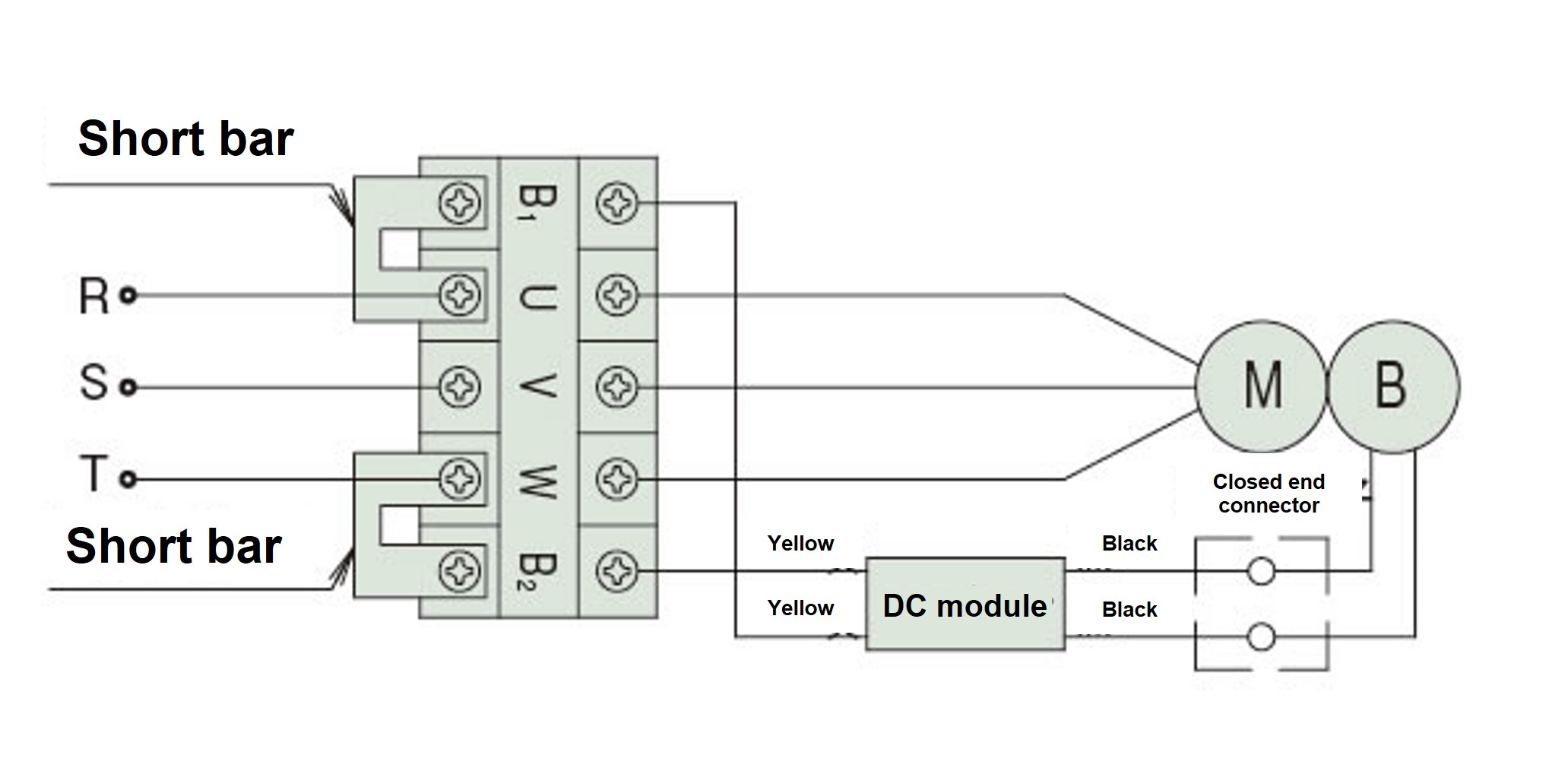

200V規格
400V規格
制動器AC分離
200V規格
400V規格
* 務必將引線端末與中間頭部絕緣。
※另外需要200V級的電源。
桿工作方向
在上圖中，桿的運動方向如下所示。
DC Module (轉換器)組裝好後裝在接線盒內出貨。
| 桿工作方向 |
LPGA070～LPGA300 LPGB070～LPGB300 LPGC070～LPGC300 |
|---|---|
| 在上面的連接圖中，直型是桿後退，平行型是桿前進。 |
※壓接端子的螺栓:M4 [擰緊扭矩1.2N・m{0.12kgf・m}]

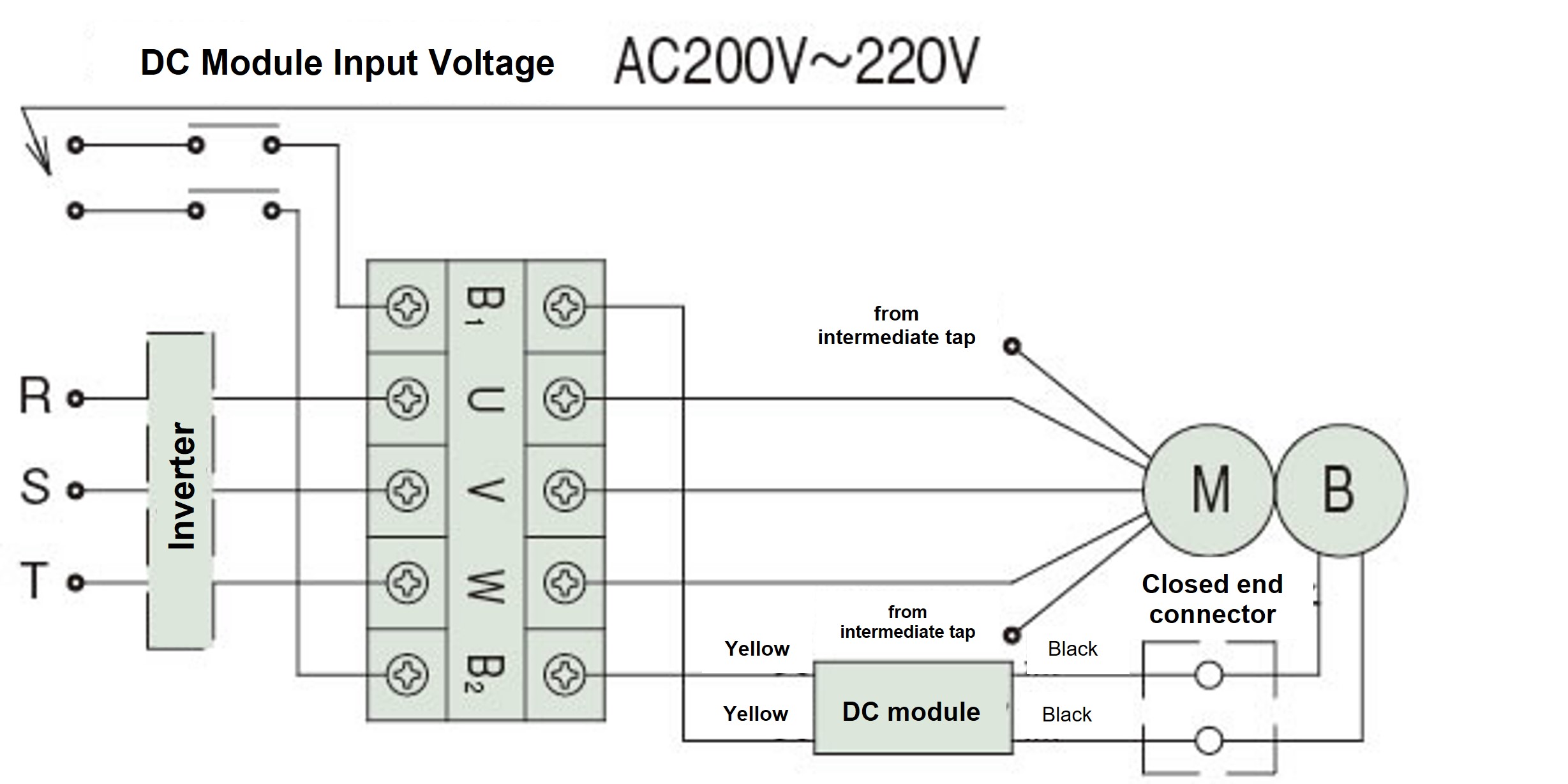

使用變頻器時的接線方法
- 1. 使用變頻器操作馬達時，必須單獨關閉煞車，因此請移除上一節所示的短路段，並將 200V 至 220V 的電源電壓（而不是變頻器輸出）施加到煞車DC Module (轉換器)。
- 2. 若馬達電壓等級為400V，且馬達功率為0.4kW或以下，請斷開馬達中心抽頭的接線並進行絕緣處理，然後為煞車DC Module (轉換器)單獨提供200V至220V的電源。如果沒有200V至220V的電源，請使用變壓器將電壓降至200V至220V。變壓器的容量應為90VA或以上，並確保無電壓降。
- 3. 對於 200V 等級電磁接觸器（用於煞車），請使用額定負載為 AC250V、7A 或以上的接觸器。
對於 400V 等級，請使用 400 至 440V 交流接點電壓和 1A 或以上的感性負載（例如，用於 2.2kW 交流馬達的電磁接觸器）。DC Module (轉換器)包含突波吸收保護元件。根據需要為每個觸點新增保護元件。 - 4.[直流 (DC) 別切] 制動器時，請與我們聯係。
※特殊規格的情況下，接線可能不同，請確認交付圖紙。
