安裝先端金具

將先端金具到螺桿末端時，請務必在螺桿末端的螺紋部分塗抹螺紋鎖固劑。

旋轉扭力作用於螺桿軸上，導致先端金具脫落，因此請採取以下措施。

[應用螺絲防松粘合劑]

防止螺絲松動時，請使用以下品牌的產品或相應的產品。

塗佈粘合劑時，請遵守各廠家的使用註意事項等。

一種螺絲防松膠

[用固定螺釘固定]

擰緊先端金具後，用隨附的緊定螺絲（內六角螺栓）固定，以防止其鬆動。

防止螺釘軸旋轉

螺桿（或滑動螺母中的螺母）會因推力而產生旋轉力，因此必須防止其旋轉。各型號的基本規格中列出了螺桿在基本額定負載下的旋轉扭矩。如果螺桿端部沒有導引裝置，或需要連接滑輪或鏈輪來牽引繩索或鏈條等，請使用防旋轉規格（符號 M）。

JWH（高導程滾珠絲桿）的防旋轉規格可作為特殊訂單提供，請與我們聯絡。
但是，由於滑動螺母無法製造旋轉防止機構，請在設備側提供旋轉防止機構。

設置限制開關

為了調整行程而設置的限位開關，請估計千斤頂的慣量進行設定。

惰行量根據安裝狀態、搬運物重量而變化，請估計最大惰行量。另外，為了以防萬一，請在行程範圍內設置機械止動器等。

位置檢測單元設置

如果您使用的是選購的位置偵測單元（內建LS、電位器、旋轉編碼器），則出廠時行程調整尚未完成，因此請務必在操作前進行調整。電位器和旋轉編碼器等控制單元透過測量輸入軸的旋轉次數來輸出各種訊號，因此，如果在輸入軸固定的情況下旋轉螺桿軸，則設定會發生偏移。因此，調整後請勿旋轉螺桿軸（如果是滑動螺母式，請勿旋轉螺母）。

調整內部LS時，請充分註意不要超過千斤頂的行程範圍，以手動或通過刻度動作進行設定。如果超過行程極限，可能會發生螺絲軸脫落或防塵罩破損等，請註意。

水平或傾斜使用帶防塵罩的千斤頂

在水平或傾斜方向使用帶防塵罩的千斤頂 (含搖晃使用) 時，螺絲軸有可能咬入防塵罩損壞防塵罩，或者千斤頂發生故障，因此採特殊對應。

帶防塵罩千斤頂的X尺寸 (MIN值和MAX值) 可能會變長，或者防塵罩的外徑可能會變大。

購買時需要確認尺寸時，請咨詢本公司。

帶有滑動螺母規格的風箱可接受特殊訂單，請與我們聯絡。

註意事項

• ⚠ (1) 基本容量49.0kN{5tf}以下千斤頂的螺套使用硬質聚氯乙烯管。因為有掉落的危險，所以請絕對不要使用螺絲套進行吊掛、吊掛、搬運等。
• ⚠ (2) 選擇並使用千斤頂時，應預留一定的行程餘裕。超出行程範圍使用千斤頂可能導致絲槓軸脫落或千斤頂損壞。 JWM（梯形螺桿型）千斤頂的螺桿軸上沒有止動裝置，因此如果超出行程範圍，絲槓軸會脫落。 JWB（滾珠絲桿型）和JWH（高導程滾珠絲桿）千斤頂配有止動裝置，但這是為了防止在安裝過程中手動操作時絲槓軸脫落。安裝時，請注意防止絲槓軸旋轉或因自身重力而移動。如果不可避免地會脫落，請使用帶有防旋轉機構的千斤頂。
• ⚠ (3) 對於 JWB（滾珠絲桿螺桿式）和 JWH（高導程滾珠絲桿），請勿在負載情況下手動操作輸入軸。負載可能導致輸入軸旋轉，非常危險。當 JWB（滾珠絲桿螺桿式）和 JWH（高導程滾珠絲桿）垂直使用時，其效率極高，負載可能導致千斤頂反轉，因此切勿手動操作。
• ⚠ (4) 請勿在任何情況下固定印表機。進行固定的話千斤頂內部會發生重大損傷。

• (5)為防止潤滑脂飛散、掉落，請在食品機械等厭油裝置上安裝油槽等損害防止裝置。

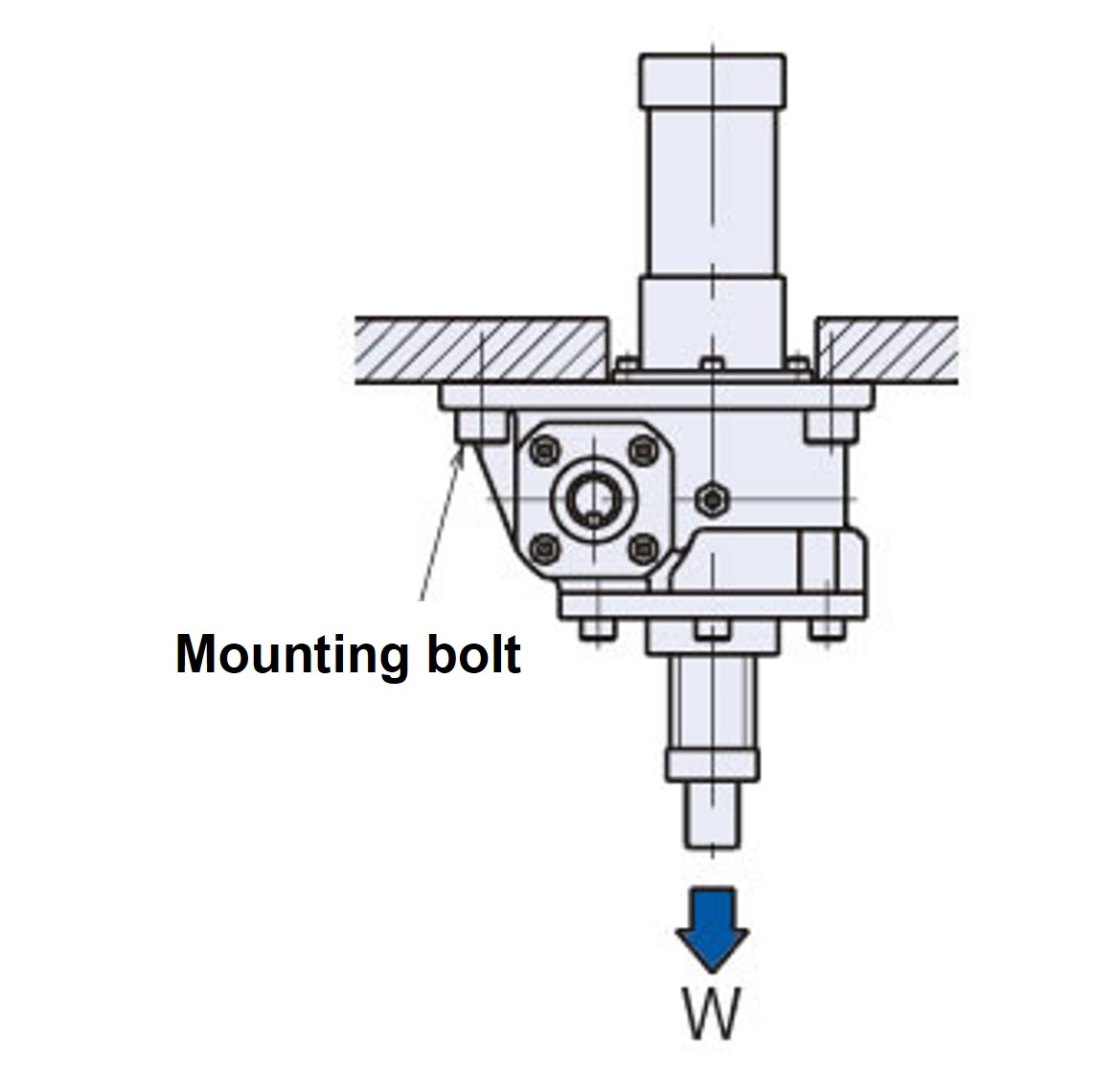

• (6)為了使千斤頂安裝面與架臺之間的接觸面積增大，將螺釘套或螺釘軸穿過架臺的孔應盡可能小。
• (7)施加於千斤頂的負荷應與千斤頂的螺釘軸方向同軸。如果作用方向或位置不適當，則千斤頂受到彎曲負荷或橫向負荷，有損壞的危險。(圖3)
  施加橫向負荷等時，請註意設置導軌，避免千斤頂直接承受橫向負荷或彎曲力矩。

圖3
