技術資料　直線作動機　千斤頂　技術資料

容許失穩載荷

• ·用於壓縮載荷時，請根據此圖表確定失穩載荷的千斤頂編號。
  失穩選定圖表是估計失穩安全率Sf=4的圖表。
  • (1)請從下圖A、C安裝狀態中選擇作用點間距離LA、LC。
    (下圖的安裝狀態以外請參照這裡)
  • (2)請根據1臺千斤頂的負荷W (縱軸) 與作用點間距離 (橫軸) 的交點選擇千斤頂的框號。
• ·請勿施加橫向負荷。
  以下所示的失穩選定圖形未考慮橫向負荷。
• ·作為安裝狀態，如果在裝置上下功夫，使螺絲軸成為拉伸負荷，就不會彎曲，也很經濟。

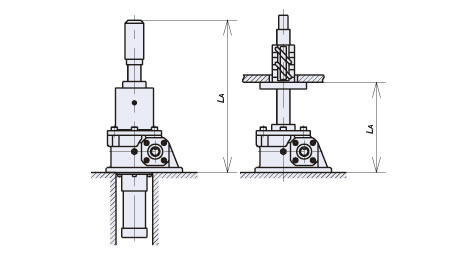

A座固定單軸端自由

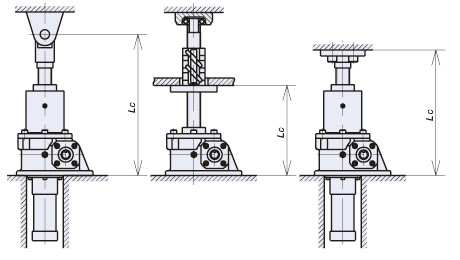

C座固定單軸端支撐/固定

作用點間距離L A mm		作用點間距離L C mm

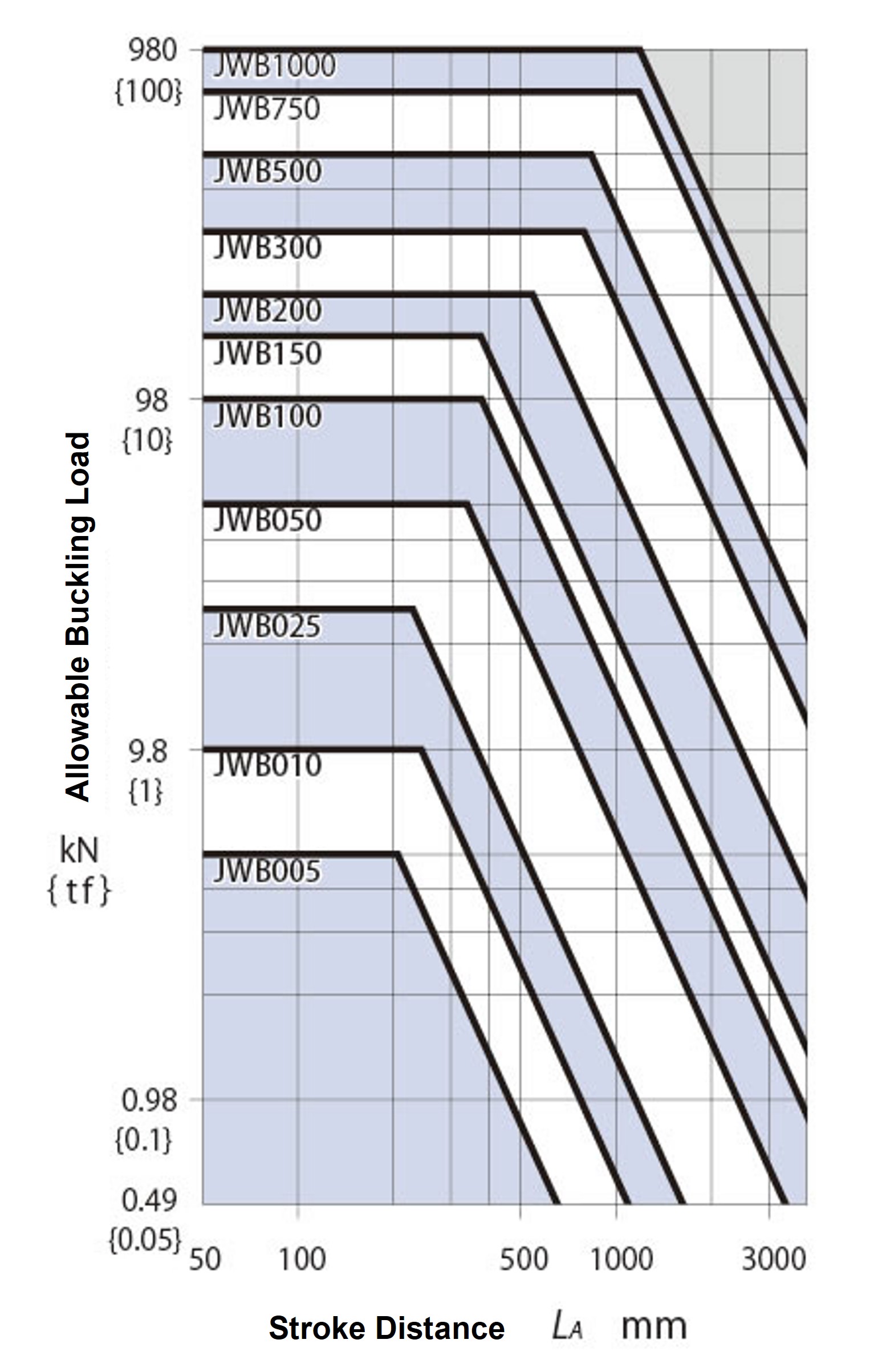

J.W.B. （滾珠絲桿螺桿式）	單擊放大	單擊放大

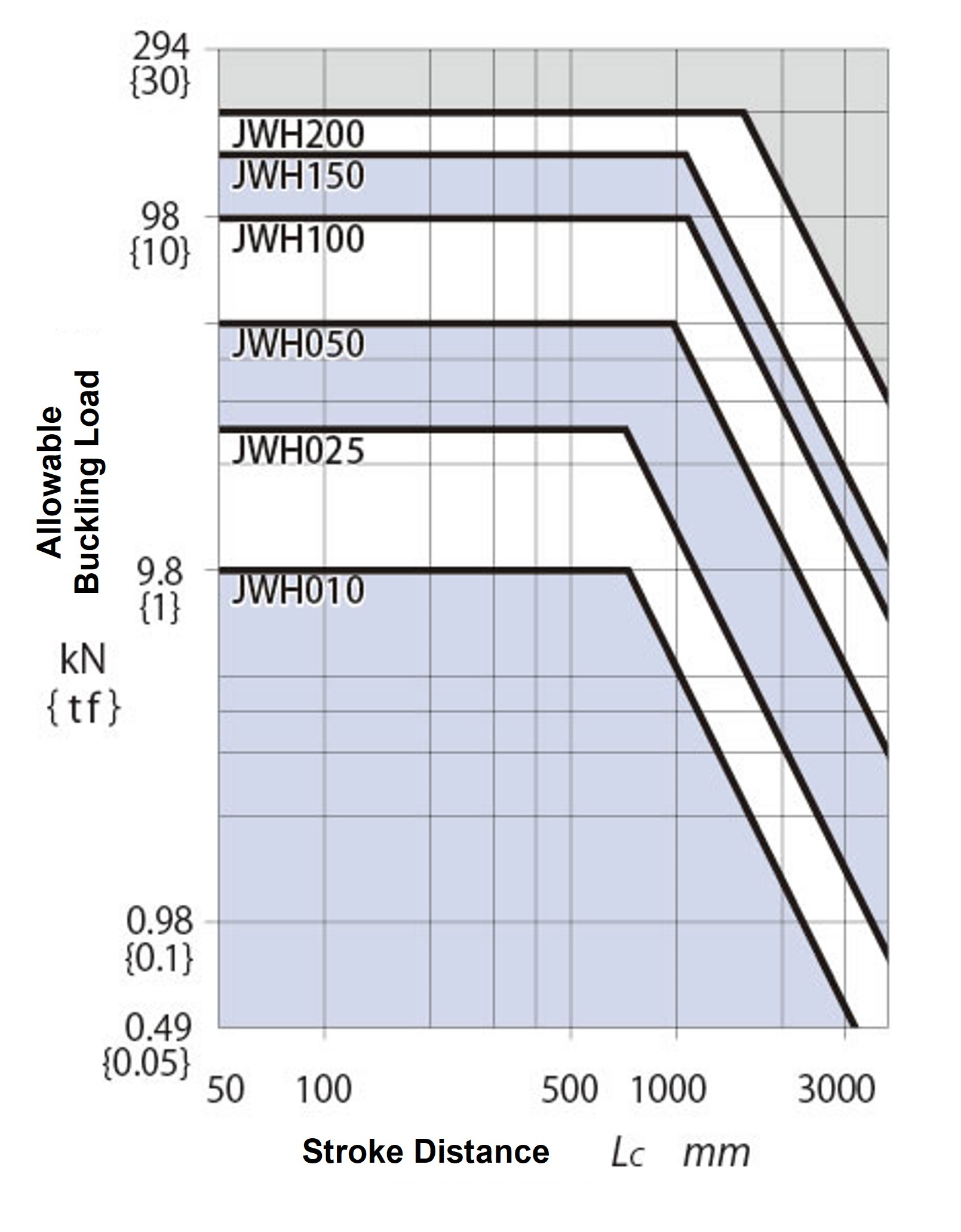

J.W.H. （高導程滾珠絲桿）	－	單擊放大

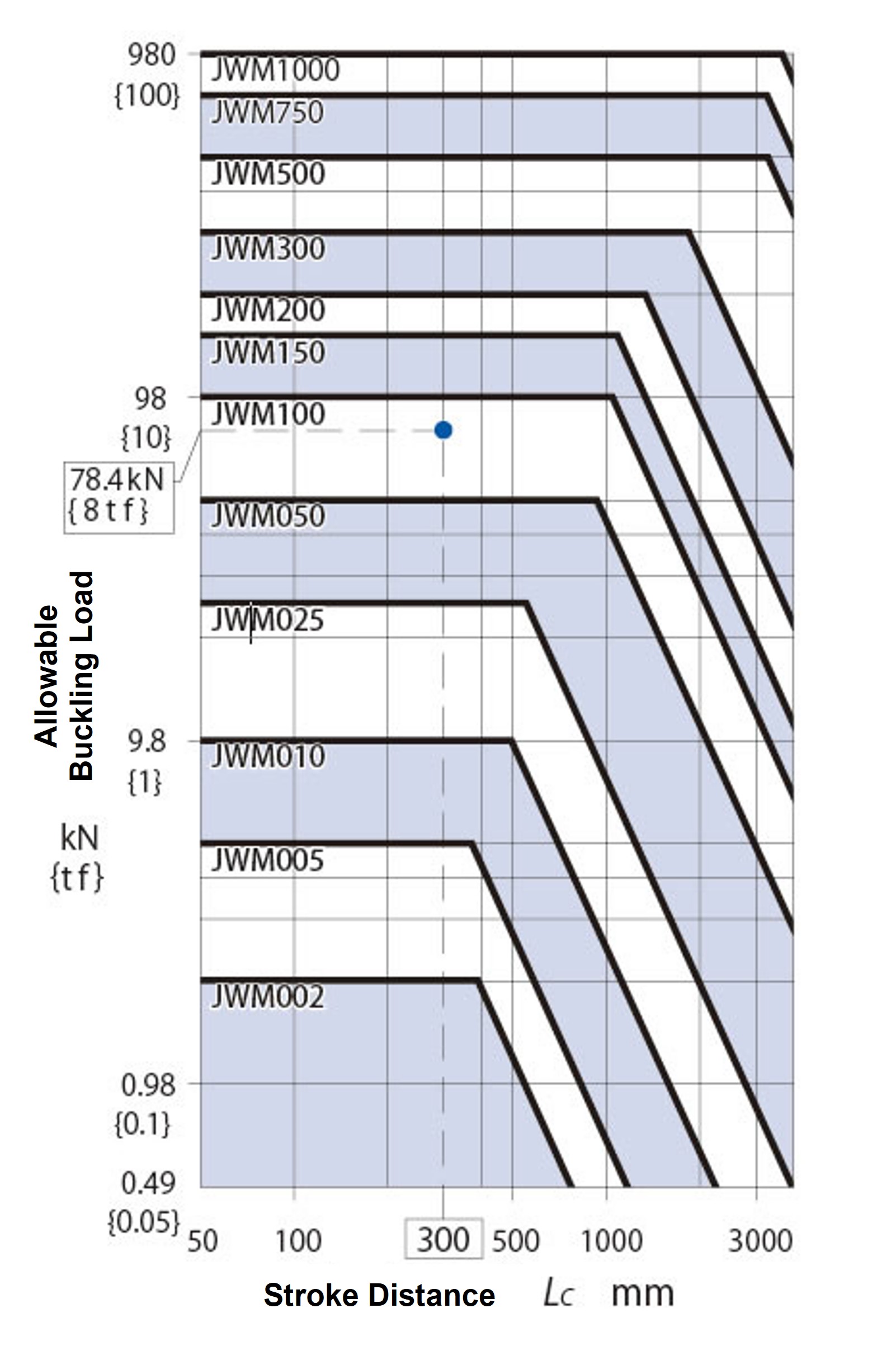

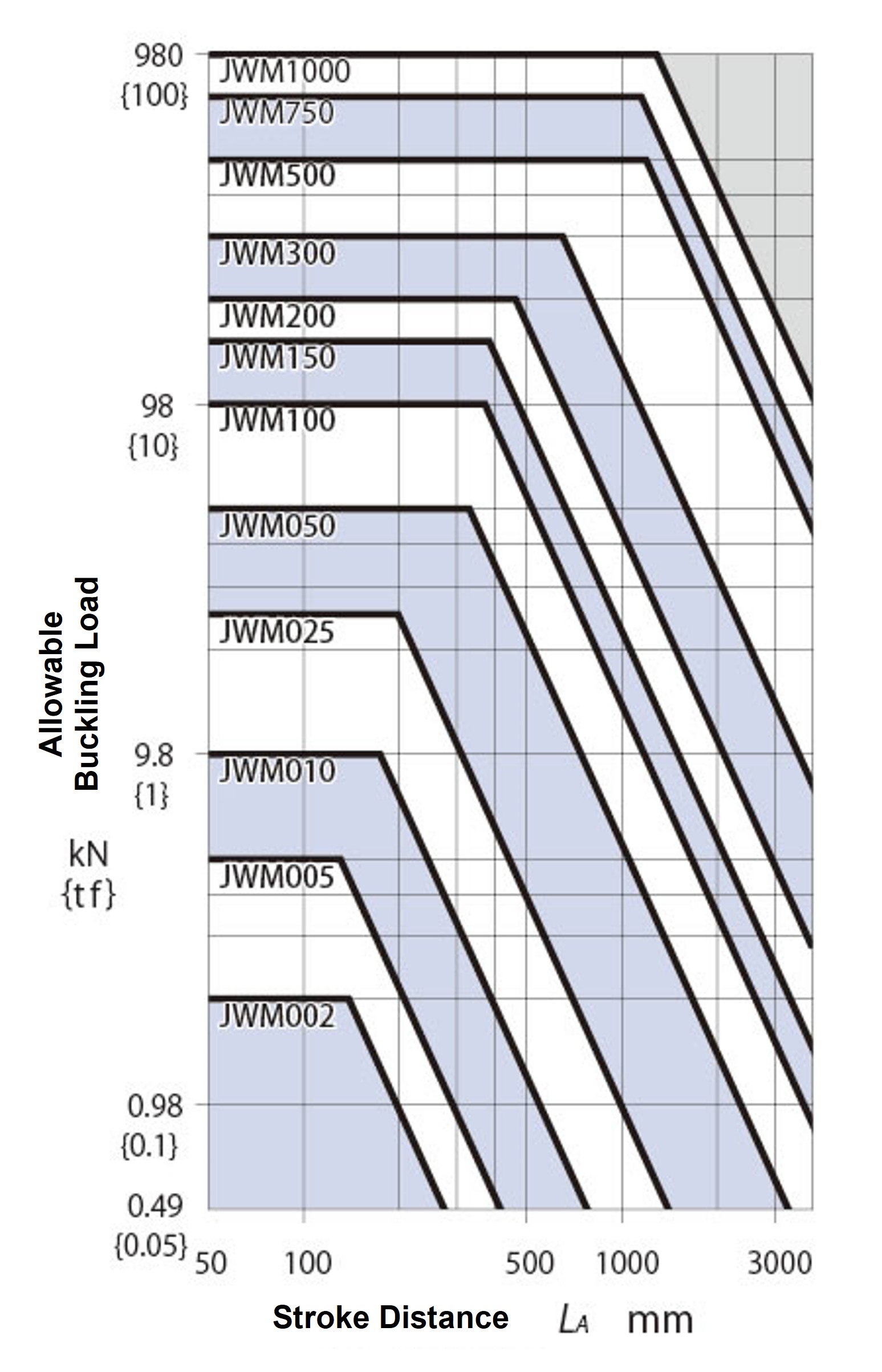

J.W.M. （梯形螺桿型）	單擊放大	單擊放大

• 註)

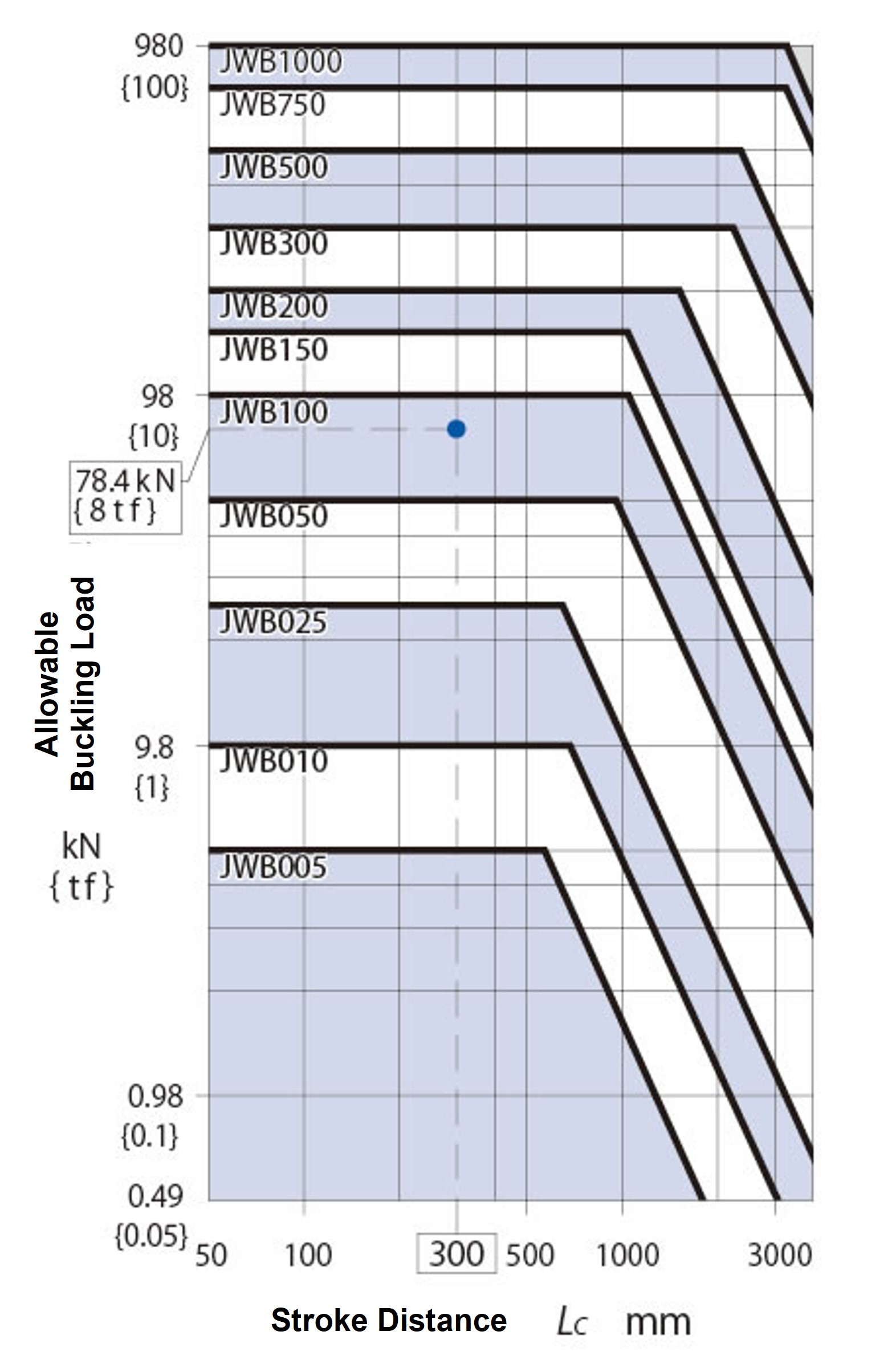

• 1.該圖的----線顯示的是，負荷W78.4kN{8tf}、(失穩安全係數Sf=4) 時，安裝狀態C的作用點間距離為300mm的示例。
  此時，可選擇滿足縱軸、橫軸交點的千斤頂JWB100/JWM100。
• 2.如需詳細討論，請查看計算 (此處) 。
