技術資料　直線作動機　千斤頂　技術資料

容許失穩載荷計算公式

千斤頂的螺紋軸可容許的失穩負荷按下式計算。

PCR = m× d2 L 2

確保 P CR > W×Sf。

P CR:容許失穩載荷N{kgf}

d：螺紋根部直徑（mm）（請參考各產品的主要規格頁面。）

m:支撐係數(請從下圖中選擇安裝狀態。)

L：作用點之間的距離（mm）
（各機架編號對應的最大尺寸請參閱尺寸表。如需先端金具，請參考先端金具尺寸。）

W:1臺千斤頂的負荷N{kgf}

Sf:失穩安全率 (一般為4)

安裝狀態

ベース固定一軸端フリー
A座固定單軸端自由
m
SI單位 2.5×104
重力單位 {2.5×103}

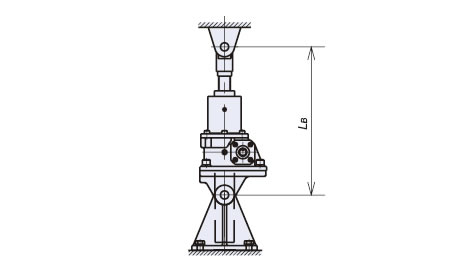

両端クレビス支持
B兩端凸臺支撐
m
SI單位 10×104
重力單位 {10×103}

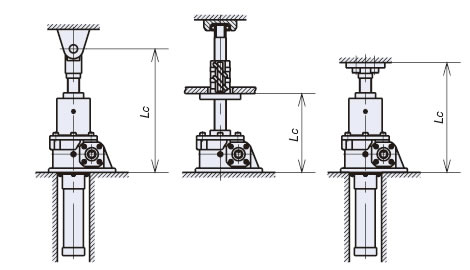

ベース固定一軸端支持/固定
C座固定單軸端支撐/固定
m
SI單位 20×104
重力單位 {20×103}
SI單位

在負荷49000N、安裝狀態C (底座固定-軸端支撐/固定) 下使用JWM100USH5JI時，計算P CR。

  • P CR = 20×10 4 × 38.4 2 791* 2 = 695027N
    W×SF = 49000×4 (Sf = 4)
    = 196000N 與
    P CR > W × Sf
    695027 > 196000 ... 確定

    *L = 711 + 80（I 型先端金具）= 791
    從產品尺寸表中
{重力單位}

在負荷5000kgf、安裝狀態C (底座固定-軸端支撐/固定) 下使用JWM100USH5JI時，計算P CR。

  • P CR = 20×10 3 × 38.4 2 791* 2 = 69502kgf
    W×SF = 5000×4 (Sf = 4)
    = 20000kgf 與
    P CR > W × Sf
    69502 > 20000 ... 確定

    *L = 711 + 80（I 型先端金具）= 791
    從產品尺寸表中
