技術資料 直線作動機 千斤頂 技術資料
容許橫向負荷
JWB/JWH（滾珠絲桿型/高導程滾珠絲桿）
滾珠絲桿式和高導程滾珠絲桿只能承受軸向載重，不能承受軸向載重。

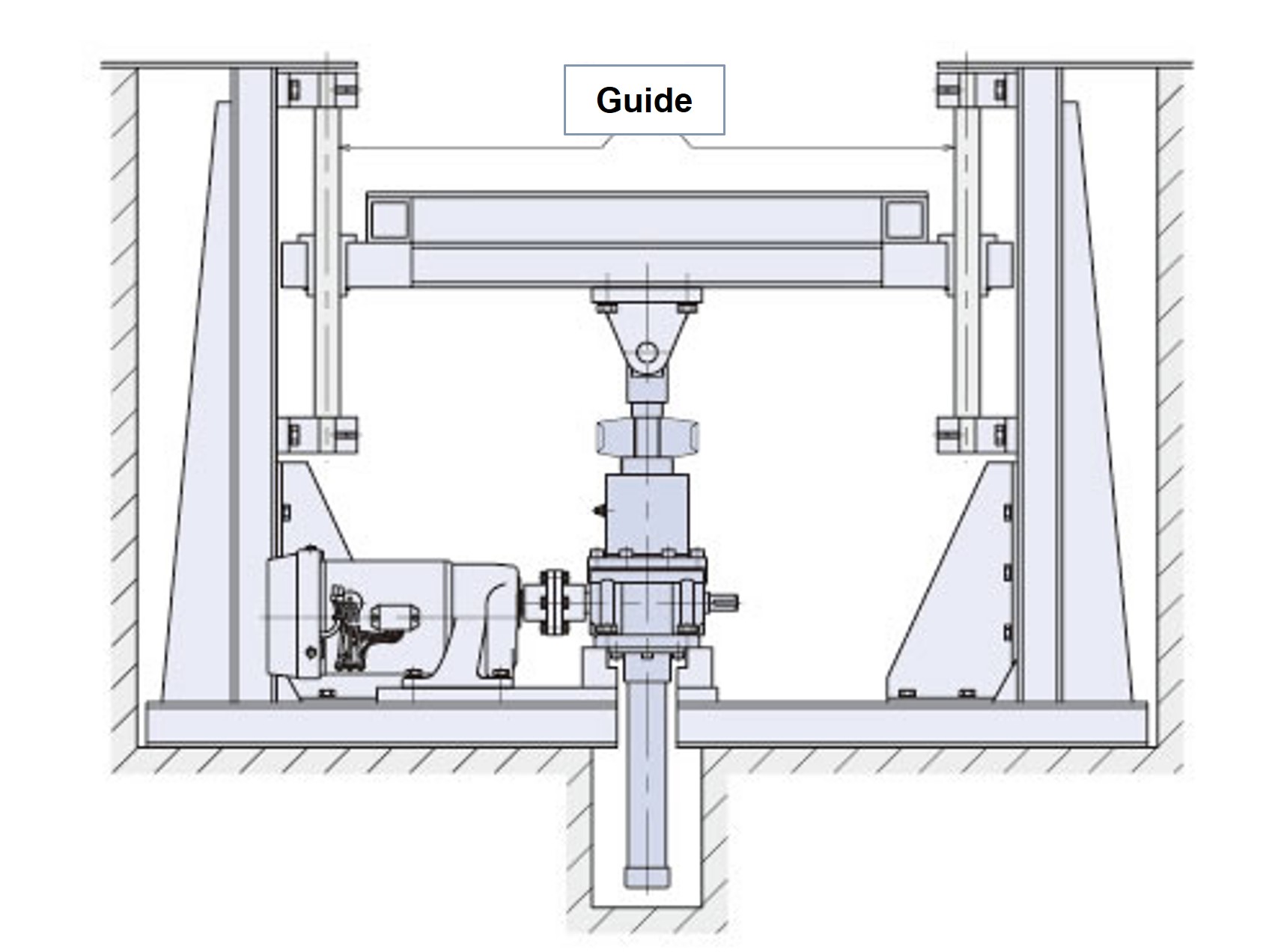

施加橫向負荷時，如下圖所示設置導軌，請註意不要使橫向負荷等直接作用於千斤頂。
JWM（梯形螺桿型）
對於梯形螺桿，我們建議您提供如上圖所示的導引裝置。但是，如果螺桿軸從殼體頂部伸出的長度 (L) 較小（千斤頂靜止時），則能夠承受一定的側向負荷。
註)標記L尺寸為伸出量，表示施加橫向負荷的位置。(不是筆劃)
| 螺絲軸 凸出量L mm |
邊框編號 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 002 | 005 | 010 | 025 | 050 | 100 | 150 | 200 | 300 | 500 | 750 | 1000 | |
| 100 | 83 {9} |
128 {13} |
318 {32} |
570 {59} |
2500 {255} |
4010 {409} |
4610 {470} |
8210 {838} |
21700 {2210} |
85300 {8700} |
73500 {7500} |
159700 {16300} |
| 200 | 42 {4} |
64 {7} |
159 {16} |
290 {29} |
1250 {128} |
2010 {205} |
2300 {235} |
4110 {419} |
10800 {1110} |
50400 {5150} |
56700 {5780} |
79900 {8150} |
| 300 | 28 {3} |
43 {4} |
106 {11} |
190 {20} |
830 {85} |
1340 {136} |
1540 {157} |
2740 {279} |
7200 {740} |
33600 {3430} |
37800 {3860} |
53200 {5430} |
| 400 | 21 {2} |
32 {3} |
79 {8} |
140 {15} |
620 {64} |
1000 {102} |
1150 {118} |
2050 {210} |
5400 {550} |
25200 {2570} |
28300 {2890} |
39900 {4080} |
| 500 | － － |
27 {3} |
64 {6} |
110 {12} |
500 {51} |
800 {82} |
920 {94} |
1640 {168} |
4300 {440} |
20200 {2060} |
22700 {2310} |
31900 {3260} |
| 600 | － － |
25 {3} |
53 {5} |
100 {10} |
420 {43} |
670 {68} |
770 {78} |
1370 {140} |
3600 {370} |
16800 {1720} |
18900 {1930} |
26600 {2720} |
| 700 | － － |
23 {2} |
51 {5} |
90 {9} |
360 {36} |
570 {58} |
660 {67} |
1170 {120} |
3100 {320} |
14400 {1470} |
16200 {1650} |
22800 {2330} |
| 800 | － － |
21 {2} |
48 {5} |
90 {9} |
310 {32} |
500 {51} |
580 {59} |
1030 {105} |
2700 {280} |
12600 {1290} |
14200 {1450} |
20000 {2040} |
| 900 | － － |
－ － |
45 {5} |
90 {9} |
280 {28} |
450 {45} |
510 {52} |
910 {93} |
2400 {250} |
11200 {1140} |
12600 {1290} |
17700 {1810} |
| 1000 | － － |
－ － |
42 {4} |
90 {9} |
250 {26} |
400 {41} |
460 {47} |
820 {84} |
2200 {220} |
10100 {1030} |
11300 {1160} |
16000 {1630} |
