技術資料離合器使用
PB系列註意事項

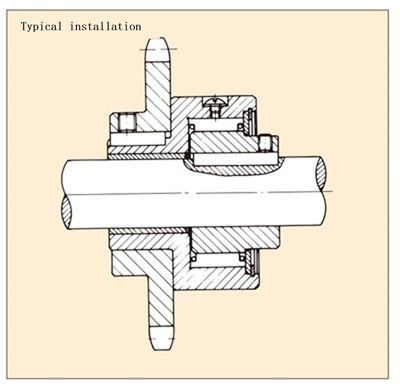

- 1.外輪透過外輪與軸之間的保油金屬軸承進行定心，外輪上的徑向負荷也由該金屬軸承承受。因此，軸的長度應足夠長，以使金屬軸承與軸完全接觸（至少在外輪末端）。
- 2.軸徑公差
請在如表所示的尺寸公差內完成軸的加工。
| PB3～PB8 |
PB10～PB14 |
+0
-0.013 |
+0
-0.016 |
- 3.安裝在套筒上的鏈輪等孔的尺寸公差推薦為H6或H7。
- 4. 內部外輪不能直接分別安裝在左右軸上作為聯軸器使用。在這種情況下，它必須始終與偏轉接頭（例如滾子鏈聯軸器）配合使用。
- 5.内輪嚙合方向有兩種：右旋嚙合 (RH) 和左旋嚙合 (LH)。訂購時，請務必根據上一頁箭頭所示方向指定内輪嚙合方向。安裝和操作前，請務必檢查嚙合方向。
- 6. 使用 JIS B1301-1959（舊 JIS）平行鍵 2 型。注意外輪鍵槽尺寸不符合 JIS 中規定的軸徑與鍵尺寸之間的關係。
- 7. 在中高速範圍內使用時，必須注意防止怠速過熱。如果凸輪離合器外輪溫度超過70°C，則其使用壽命將無法保證。此時應選擇其他系列的產品或改變運作條件。
- 8. 用於分度時，建議使用油潤滑。
- 9.請勿對凸輪離合器施加推力負荷。凸輪離合器承受推力負荷時，請另外設置承受推力負荷的裝置。
- 10.關於潤滑和維護，請參照這裡。
- 11. 注意不要過度鎖緊固定在外輪鏈輪上的內六角螺絲。
