技術資料離合器使用

MZ-C、MG-C系列（用於聯軸器）的操作和使用

  • 1.凸輪離合器部分使用了MZ系列 (此處)、MG系列 (此處)，請參照各自的使用方法和使用方法。
  • 2.請將凸輪離合器安裝在高速空轉軸上。
  • 3. 訂購時，請務必根據產品頁面結構圖上的箭頭方向（MZ-C、MG-C）指定内輪的嚙合旋轉方向。若順時針旋轉嚙合，則為（RH）；若逆時針旋轉嚙合，則為（LH）。
  • 4. 在兩個軸上安裝時，盡可能精確地對準中心。使用直尺對準兩個鏈輪歯底，同時，在纏繞鏈條之前，檢查兩個鏈輪之間的間距是否符合各產品頁面尺寸表中的尺寸 S。
  • 5. 潤滑和處理聯軸器方式與椿本滾子鏈聯軸器相同。
  • 6.MG-C出廠時未封入潤滑油，使用前請註入推薦潤滑油。
  • 7.關於潤滑和維護，請參照這裡。
×
(可以通過拖動來移動)

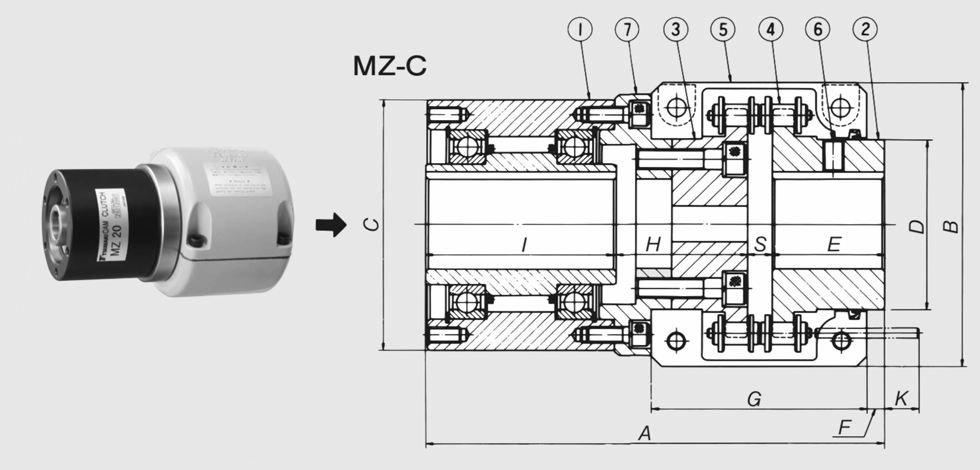

・MZ-C（聯軸器型）

構造図
  • (1) MZ凸輪離合器
  • (2) 鏈輪A
  • (3) 鏈輪B
  • (4) 滾子鏈
  • （5）聯軸器情況
  • (6) 彎頭螺釘
  • (7) 適配器

訂購時，請根據箭頭方向確定内輪鑲嵌方向（RH）或左側鑲嵌方向（LH）。

×
(可以通過拖動來移動)

・MG-C（聯軸器類型）

構造図
  • (1) MG凸輪離合器
  • (2) 鏈輪A
  • (3) 鏈輪B
  • (4) 滾子鏈
  • （5）聯軸器情況
  • (6) 彎頭螺釘
  • (7) 適配器
