技術資料離合器使用
MI系列小心操作

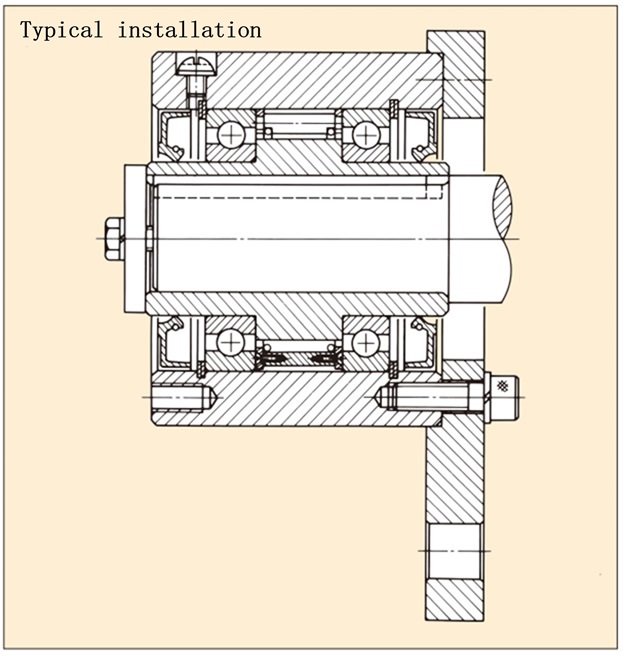

- 1. 將擺臂或其他部件連接到外輪時，請確保其與外輪外周長 B 尺寸（此處）接觸，並使用強度等級為 10.9 或更高的螺栓將其牢固地連接到外輪末端的螺紋孔中。我們建議入口部分的公差為 H6 或 H7。
- 2.建議軸徑公差為h6或h7。
- 3.鍵必須是平行式鍵 (MI750以上產品附帶鍵交付)，並避免使用鍵天花板。
- 4.請使用2種JIS B1301-1959 (以前稱為JIS) 平行鍵。(MI750以上是高度為特殊尺寸的鍵，所以附帶有鍵。另外，相對於軸的鍵的槽深請按照JIS進行。)但是，軸徑與關鍵尺寸的關係也有不符合JIS的情況。
- 5. 安裝到軸上時，應向内輪端面施力，切勿擊打外輪。
- 6. 用於分度時，請注意以下幾點以提高進給精度。
- （1）在軸端使用端板，充分擰緊内輪端面，並確保鍵和鍵槽完全對齊。
- (2)請同時使用制動器和防止逆轉用凸輪離合器。如果期望精度相對粗略，則可以選擇其中一個。
- 7.使用滿載或接近容許最大扭矩時，建議使用調質或淬火的鍵和軸。(MI750或更高版本附帶的密鑰是淬火密鑰。)請同時確認軸強度。
- 8.凸輪離合器承受推力負荷時，請另外設置承受推力負荷的裝置。
- 9.出廠時未封入潤滑油，使用前請註入推薦潤滑油。
- 10.關於潤滑和維護，請參照這裡。
